메뉴 및 툴바

파일

항목	설명
새로 만들기 - 프로젝트	새 프로젝트를 생성하는 창을 엽니다.
새로 만들기 - 페이지	새 페이지를 생성합니다.
열기	파일 브라우저를 실행하여 사용자가 직접 다른 프로젝트를 찾아 열 수 있도록 합니다. “.cnvs” 파일만 열 수 있습니다.
최근 프로젝트 열기	최근 편집한 프로젝트를 최대 16개까지 표시합니다. 여기서 프로젝트를 클릭하여 열 수 있습니다. 현재 사용중인 Canvas 버전보다 높은 버전에서 작성된 프로젝트는 열 수 없습니다. 프로젝트 경로가 변경되면 새 경로는 이 메뉴에 표시되지 않습니다.
닫기 - 프로젝트	현재 프로젝트를 닫습니다. 저장되지 않은 내용이 있다면 프로젝트 종료 전 저장 여부를 묻는 창이 표시됩니다.
닫기 - 페이지	현재 페이지를 닫습니다.
닫기 - 모든 페이지	모든 페이지를 닫습니다.
저장	현재 프로젝트 상태를 저장합니다.
다른 이름으로 저장…	현재 프로젝트 파일을 다른 이름으로 저장합니다.
프로젝트 속성…	프로젝트 속성 창을 엽니다.
프로젝트 크기 변환	프로젝트의 크기를 바꿀 수 있는 창을 엽니다.
디자이너 설정…	디자이너 설정 창을 엽니다.
종료	Canvas 프로그램을 종료합니다. 저장되지 않은 내용이 있다면 프로젝트 종료 전 저장 여부를 묻는 창이 표시됩니다.

편집

항목	설명
입력 취소	마지막에 수행한 작업을 취소합니다.
입력 반복	마지막에 취소한 작업을 다시 수행합니다.
잘라내기	선택한 내용을 시스템 클립보드에 복사하고 화면에서는 삭제합니다.
복사	선택한 내용을 시스템 클립보드에 복사합니다.
붙여넣기	시스템 클립보드에서 내용을 붙여넣기 합니다.
삭제	선택한 항목을 삭제합니다.
전체 선택	현재 페이지의 모든 내용을 선택합니다.
선택 해제	선택된 항목을 해제합니다.
찾기 및 바꾸기	찾기 및 바꾸기 창을 엽니다.

메인 도구

항목	설명
새 페이지 (Ctrl N)	새 페이지를 추가합니다.
프로젝트 열기… (Ctrl O)	파일 브라우저를 실행하여 사용자가 직접 다른 프로젝트를 찾아 열 수 있도록 합니다. “.cnvs” 파일만 열 수 있습니다.
저장 (Ctrl S)	현재 프로젝트 상태를 저장합니다.
다른 이름으로 저장… (Ctrl Shift S)	현재 프로젝트 파일을 다른 이름으로 저장합니다.
입력 취소 (Ctrl Z)	마지막에 수행한 작업을 취소합니다.
입력 반복 (Ctrl Shift Z)	마지막에 취소한 작업을 다시 수행합니다.
잘라내기 (Ctrl X)	선택한 내용을 시스템 클립보드에 복사하고 화면에서는 삭제합니다.
복사 (Ctrl C)	선택한 내용을 시스템 클립보드에 복사합니다.
붙여넣기 (Ctrl V)	시스템 클립보드에서 내용을 붙여넣기 합니다.
배율 100%로 설정 (Ctrl 0)	화면 배율을 100% 로 설정합니다.
확대 (Ctrl +)	화면 배율을 확대합니다.
축소 (Ctrl -)	화면 배율을 축소합니다.

찾기 및 바꾸기

항목	설명
속성	검색 대상의 속성을 지정합니다. 문자 또는 색상을 선택할 수 있습니다.
대상	검색을 수행할 위치를 지정합니다. 전체 또는 페이지를 선택할 수 있습니다.
분류	검색을 수행할 기능을 지정합니다. 오브젝트 속성, 페이지 속성, 프로젝트 속성, 스크립트, 태그 데이터베이스, I/O 디바이스, 데이터 서버 디바이스, 경보, 데이터 수집, 보안, 스케줄러, 번역을 선택할 수 있습니다.
다음을 검색	검색 키워드를 입력합니다.
정규식	정규식을 이용한 내용 검색을 지원합니다.
대/소문자 구분	대/소문자를 구분해 검색을 하도록 설정합니다.
단어 단위	입력한 단어 전체와 일치하는 내용만 검색하도록 설정합니다.
검색	현재 설정을 통해 검색을 진행합니다.
타입	검색 결과의 오브젝트 타입을 표시합니다.
이름	검색 결과의 오브젝트 이름을 표시합니다.
속성	검색 결과가 사용된 속성 이름을 표시합니다.
값	검색 결과가 포함된 값을 표시합니다.
이전	선택한 항목 이전의 검색 결과로 이동합니다.
다음	선택한 항목 이후의 검색 결과로 이동합니다.
다음으로 바꾸기	선택한 항목의 검색 키워드를 변경할 값을 입력합니다.
선택된 항목 바꾸기	입력한 키워드로 선택한 항목의 키워드를 변경합니다.
모두 바꾸기	입력한 키워드로 모든 검색 결과의 키워드를 변경합니다.
확인	찾기 및 바꾸기 창을 닫습니다.

보기

항목	설명
프로젝트 브라우저	프로젝트 브라우저 표시 여부를 결정합니다.
태그 편집기	태그 편집기 표시 여부를 결정합니다.
리소스 라이브러리	리소스 라이브러리 표시 여부를 결정합니다.
태그 뷰	태그 뷰 표시 여부를 결정합니다.
동작 뷰	동작 뷰 표시 여부를 결정합니다.
속성 - 기본 속성	기본 속성 창 표시 여부를 결정합니다.
속성 - 형태	형태 창 표시 여부를 결정합니다.
속성 - 변형	변형 창 표시 여부를 결정합니다.
속성 - 동작	동작 창 표시 여부를 결정합니다.
툴바 - 메인 도구	메인 도구 표시 여부를 결정합니다.
툴바 - 그림 도구	그림 도구 표시 여부를 결정합니다.
툴바 - 정렬 도구	정렬 도구 표시 여부를 결정합니다.
툴바 - 연결 도구	연결 도구 표시 여부를 결정합니다.
툴바 - 프로젝트 도구	프로젝트 도구 표시 여부를 결정합니다.
툴바 - 글꼴 도구	글꼴 도구 표시 여부를 결정합니다.
Home 탭	Home 탭 표시 여부를 결정합니다.
상태 바	상태 바 표시 여부를 결정합니다.
배율	화면 배율 조절을 위한 메뉴를 표시합니다. (25%, 50%, 75%, 100%, 150%, 200%, 400%)
눈금자 표시	눈금자 표시 여부를 결정합니다.
격자 - 5 px	격자 크기를 5 px 로 지정합니다.
격자 - 10 px	격자 크기를 10 px 로 지정합니다.
가이드 - 가이드 표시	가이드 표시 여부를 결정합니다.
가이드 - 수직 가이드 추가	화면에 수직 가이드를 추가합니다.
가이드 - 수평 가이드 추가	화면이 수평 가이드를 추가합니다.
가이드 - 가이드 편집…	가이드 편집 창을 엽니다.
가이드 - 모든 가이드 지우기	화면에 있는 모든 가이드를 지웁니다.
맞추기 - 격자	오브젝트가 격자에 자동으로 맞춰질지 여부를 결정합니다.
맞추기 - 가이드	오브젝트가 가이드에 자동으로 맞춰질지 여부를 결정합니다.
맞추기 - 오브젝트 및 페이지	오브젝트가 다른 오브젝트 및 페이지의 위치/중앙점에 맞춰질지 여부를 결정합니다.
태그 오버레이 - None	태그 오버레이를 표시하지 않습니다.
태그 오버레이 - 모든 오브젝트	모든 오브젝트에 태그 오버레이를 사용합니다.
태그 오버레이 - 선택된 오브젝트	오브젝트 선택시에만 태그 오버레이를 사용합니다.
태그 오버레이 - 태그 경로	태그 오버레이에 태그 경로를 표시합니다.
태그 오버레이 - 태그 주소	태그 오버레이에 태그의 주소를 표시합니다.

삽입

항목	설명
선	선을 그리기 위해 사용합니다.
사각형	사각형을 그리기 위해 사용합니다.
타원	타원을 그리기 위해 사용합니다.
부채꼴	부채꼴을 그리기 위해 사용합니다.
원호	원호를 그리기 위해 사용합니다.
현	현을 그리기 위해 사용합니다.

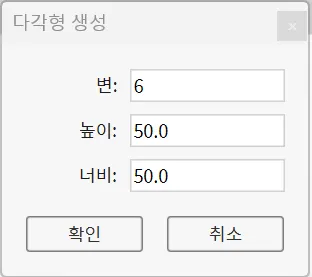

다각형	다각형을 그리기 위해 사용합니다. 면, 너비, 높이를 설정할 수 있습니다.
다곡선	다곡선을 그리기 위해 사용합니다. 마우스 왼쪽 버튼을 클릭할때마다 꼭짓점이 생성되며 종료 시에는 더블클릭 하거나 처음 그리기 시작한 꼭짓점을 클릭합니다.
문자	문자 오브젝트를 그리기 위해 사용합니다. 그린 후 오브젝트를 더블클릭하여 표시되는 문자를 수정할 수 있습니다.
값 문자	숫자를 표시하기 위해 사용합니다. 그린 후 오브젝트를 더블클릭하여 표시되는 숫자를 수정할 수 있습니다.
이미지	이미지를 추가하기 위해 사용합니다. 지원 형식은 “.png, *.jpg, *.gif, *.jpeg, *.bmp, *.svg 입니다.
텍스트 필드	텍스트 필드를 그리기 위해 사용합니다. 엔터 시 동작을 설정할 수 있습니다. 오토 포커스를 사용하여 해당 오브젝트가 사용된 페이지를 열 때 자동으로 커서가 선택된 채 사용할 수 있습니다.
숫자 필드	숫자 필드를 그리기 위해 사용합니다. 엔터 시 동작을 설정할 수 있습니다. 오토 포커스를 사용하여 해당 오브젝트가 사용된 페이지를 열 때 자동으로 커서가 선택된 채 사용할 수 있습니다.
스위치/램프	스위치/램프 오브젝트를 그리기 위해 사용합니다. 각 상태마다 다른 이미지를 지정할 수 있습니다.
버튼 순간값 버튼	3가지 상태를 표시하는 버튼 오브젝트를 그리기 위해 사용합니다. 비활성, 누른 상태, 활성 총 3개의 상태를 표시합니다. 이 오브젝트에는 반드시 태그가 연결되어야 합니다. 눌렀을 때, 버튼은 누를 때 값에 입력된 값을 태그에 씁니다. 버튼에서 손을 뗄 때는 놓을 때 값을 태그에 씁니다.
버튼 동작 버튼	놓은 상태와 누른 상태를 표시하는 동작 버튼을 그리기 위해 사용합니다. 누른 상태는 사용자가 해당 버튼을 누르는 동안 표시되며, 놓은 상태는 사용자가 해당 버튼을 누르지 않을 때 표시됩니다.
게이지 원형 게이지	최솟값과 최댓값을 표현하는 원형 게이지를 그리기 위해 사용합니다.
게이지 수평 게이지	최솟값과 최댓값을 표현하는 수평 게이지를 그리기 위해 사용합니다.
게이지 수직 게이지	최솟값과 최댓값을 표현하는 수직 게이지를 그리기 위해 사용합니다.
날짜/시간	날짜/시간 오브젝트를 그리기 위해 사용합니다.
사각형 (채우기)	사각형 (채우기) 오브젝트를 그리기 위해 사용합니다. 값과 최댓값에 따라 오브젝트에 채워지는 색상의 비율이 달라집니다.
트렌드	트렌드 오브젝트를 그리기 위해 사용합니다. 등록된 펜마다 태그가 등록되어야 합니다.
데이터 수집 테이블	데이터 수집 오브젝트를 그리기 위해 사용합니다. 반드시 데이터 수집 모델이 설정되어야 합니다.
경보 요약	경보 요약 오브젝트를 그리기 위해 사용합니다.
스파크라인	스파크라인 오브젝트를 그리기 위해 사용합니다. 반드시 태그가 지정되어야 합니다. 트렌드와 달리 단 하나의 펜만 표시합니다.
감사 로그 테이블	감사 로그 오브젝트를 그리기 위해 사용합니다.

그림 도구

항목	설명
그리기 중지	그리기를 중지할 때 사용합니다.
선	선을 그리기 위해 사용합니다.
사각형	사각형을 그리기 위해 사용합니다.
타원	타원을 그리기 위해 사용합니다.
부채꼴	부채꼴을 그리기 위해 사용합니다.
원호	원호를 그리기 위해 사용합니다.
현	현을 그리기 위해 사용합니다.
다각형	다각형을 그리기 위해 사용합니다. 면, 너비, 높이를 설정할 수 있습니다.
다곡선	다곡선을 그리기 위해 사용합니다. 마우스 왼쪽 버튼을 클릭할때마다 꼭짓점이 생성되며 종료 시에는 더블클릭 하거나 처음 그리기 시작한 꼭짓점을 클릭합니다.
문자	문자 오브젝트를 그리기 위해 사용합니다. 그린 후 오브젝트를 더블클릭하여 표시되는 문자를 수정할 수 있습니다.
이미지	이미지를 추가하기 위해 사용합니다. 지원 형식은 “.png, *.jpg, *.gif, *.jpeg, *.bmp, *.svg 입니다.
텍스트 필드	텍스트 필드를 그리기 위해 사용합니다. 엔터 시 동작을 설정할 수 있습니다.
숫자 필드	숫자 필드를 그리기 위해 사용합니다. 엔터 시 동작을 설정할 수 있습니다.
스위치/램프	스위치/램프 오브젝트를 그리기 위해 사용합니다. 각 상태마다 다른 이미지를 지정할 수 있습니다.
버튼 순간값 버튼	3가지 상태를 표시하는 버튼 오브젝트를 그리기 위해 사용합니다. 비활성, 누른 상태, 활성 총 3개의 상태를 표시합니다. 이 오브젝트에는 반드시 태그가 연결되어야 합니다. 눌렀을 때, 버튼은 누를 때 값에 입력된 값을 태그에 씁니다. 버튼에서 손을 뗄 때는 놓을 때 값을 태그에 씁니다.
버튼 동작 버튼	놓은 상태와 누른 상태를 표시하는 동작 버튼을 그리기 위해 사용합니다. 누른 상태는 사용자가 해당 버튼을 누르는 동안 표시되며, 놓은 상태는 사용자가 해당 버튼을 누르지 않을 때 표시됩니다.
게이지 원형 게이지	최솟값과 최댓값을 표현하는 원형 게이지를 그리기 위해 사용합니다.
게이지 수평 게이지	최솟값과 최댓값을 표현하는 수평 게이지를 그리기 위해 사용합니다.
게이지 수직 게이지	최솟값과 최댓값을 표현하는 수직 게이지를 그리기 위해 사용합니다.
날짜/시간	날짜/시간 오브젝트를 그리기 위해 사용합니다.
사각형 (채우기)	사각형 (채우기) 오브젝트를 그리기 위해 사용합니다. 값과 최댓값에 따라 오브젝트에 채워지는 색상의 비율이 달라집니다.
트렌드	트렌드 오브젝트를 그리기 위해 사용합니다. 등록된 펜마다 태그가 등록되어야 합니다.
데이터 수집 테이블	데이터 수집 오브젝트를 그리기 위해 사용합니다. 반드시 데이터 수집 모델이 설정되어야 합니다.
경보 요약	경보 요약 오브젝트를 그리기 위해 사용합니다.
스파크라인	스파크라인 오브젝트를 그리기 위해 사용합니다. 반드시 태그가 지정되어야 합니다. 트렌드와 달리 단 하나의 펜만 표시합니다.
감사 로그 테이블	감사 로그 오브젝트를 그리기 위해 사용합니다.

정렬

항목	설명
순서 - 맨 앞으로 가져오기	선택한 오브젝트의 Z 인덱스를 0으로 설정합니다.
순서 - 앞으로 가져오기	선택한 오브젝트의 Z 인덱스를 1씩 감소시킵니다.
순서 - 뒤로 보내기	선택한 오브젝트의 Z 인덱스를 1씩 증가시킵니다.
순서 - 맨 뒤로 보내기	선택한 오브젝트의 Z 인덱스를 설정 가능한 가장 큰 수로 설정합니다.
맞춤 - 왼쪽	선택한 오브젝트들을 가장 왼쪽에 있는 오브젝트의 왼쪽 가장자리에 맞춰 정렬합니다.
맞춤 - 가운데	선택한 오브젝트들의 가장 X 축 중앙 지점에 맞춰 정렬합니다.
맞춤 - 오른쪽	선택한 오브젝트들을 가장 오른쪽에 있는 오브젝트의 오른쪽 가장자리에 맞춰 정렬합니다.
맞춤 - 위쪽	선택한 오브젝트들을 가장 위쪽에 있는 오브젝트의 위쪽 가장자리에 맞춰 정렬합니다.
맞춤 - 중간	선택한 오브젝트들의 가장 Y 축 중앙 지점에 맞춰 정렬합니다.
맞춤 - 아래쪽	선택한 오브젝트들을 가장 아래쪽에 있는 오브젝트의 아래쪽 가장자리에 맞춰 정렬합니다.
배분 - 가로로 배분	선택한 오브젝트들을 가장 왼쪽 오브젝트와 가장 오른쪽 오브젝트 범위 내에서 모두 균등한 거리를 두고 배분되도록 정렬합니다.
배분 - 세로로 배분	선택한 오브젝트들을 가장 위쪽 오브젝트와 가장 아래쪽 오브젝트 범위 내에서 모두 균등한 거리를 두고 배분되도록 정렬합니다.
변형 - 회전...	선택한 오브젝트를 지정한 각도만큼 회전시킵니다.
변형 - 시계 방향으로 90° 회전	선택한 오브젝트를 시계 방향으로 90° 회전시킵니다.
변형 - 시계 반대 방향으로 90° 회전	선택한 오브젝트를 시계 반대 방향으로 90° 회전시킵니다.
변형 - 좌우 대칭	선택한 오브젝트를 좌우 대칭합니다.
변형 - 상하 대칭	선택한 오브젝트를 상하 대칭합니다.
그룹	선택한 오브젝트들을 하나의 그룹으로 묶습니다.
그룹 해제	그룹 오브젝트를 해제합니다. 기존 그룹 오브젝트에 설정되어 있던 내용은 삭제됩니다.
표시/숨김	선택한 오브젝트를 화면에서 숨기거나 화면에 표시합니다. 숨겨진 오브젝트의 경우 프로젝트 브라우저에서 선택해야 합니다.
잠금	선택한 오브젝트를 잠금 상태로 만듭니다. 잠금된 오브젝트는 클릭 또는 변경이 불가능합니다. 잠금 해제는 프로젝트 브라우저에서만 가능합니다.

정렬 도구

항목	설명
맨 앞으로 가져오기	선택한 오브젝트의 Z 인덱스를 0으로 설정합니다.
앞으로 가져오기	선택한 오브젝트의 Z 인덱스를 1씩 감소시킵니다.
뒤로 보내기	선택한 오브젝트의 Z 인덱스를 1씩 증가시킵니다.
맨 뒤로 보내기	선택한 오브젝트의 Z 인덱스를 설정 가능한 가장 큰 수로 설정합니다.
왼쪽	선택한 오브젝트들을 가장 왼쪽에 있는 오브젝트의 왼쪽 가장자리에 맞춰 정렬합니다.
가운데	선택한 오브젝트들의 가장 X 축 중앙 지점에 맞춰 정렬합니다.
오른쪽	선택한 오브젝트들을 가장 오른쪽에 있는 오브젝트의 오른쪽 가장자리에 맞춰 정렬합니다.
위쪽	선택한 오브젝트들을 가장 위쪽에 있는 오브젝트의 위쪽 가장자리에 맞춰 정렬합니다.
중간	선택한 오브젝트들의 가장 Y 축 중앙 지점에 맞춰 정렬합니다.
아래쪽	선택한 오브젝트들을 가장 아래쪽에 있는 오브젝트의 아래쪽 가장자리에 맞춰 정렬합니다.
가로로 배분	선택한 오브젝트들을 가장 왼쪽 오브젝트와 가장 오른쪽 오브젝트 범위 내에서 모두 균등한 거리를 두고 배분되도록 정렬합니다.
세로로 배분	선택한 오브젝트들을 가장 위쪽 오브젝트와 가장 아래쪽 오브젝트 범위 내에서 모두 균등한 거리를 두고 배분되도록 정렬합니다.
회전	선택한 오브젝트를 지정한 각도만큼 회전시킵니다.
시계 방향으로 90° 회전	선택한 오브젝트를 시계 방향으로 90° 회전시킵니다.
시계 반대 방향으로 90° 회전	선택한 오브젝트를 시계 반대 방향으로 90° 회전시킵니다.
좌우 대칭	선택한 오브젝트를 좌우 대칭합니다.
상하 대칭	선택한 오브젝트를 상하 대칭합니다.

도구

항목	설명
시뮬레이터 실행…	현재 프로젝트를 기반으로 오프라인 시뮬레이터를 실행합니다.
온라인 시뮬레이터 실행…	현재 프로젝트를 기반으로 온라인 시뮬레이터를 실행합니다. 실제 장비와 통신이 가능하며 30분만 사용할 수 있습니다.
연결 설정…	연결 설정 창을 엽니다. 프로젝트 다운로드/업로드, VNC, 원격 제어 등을 할 수 있습니다.
I/O 디바이스 편집기 열기…	I/O 디바이스 편집기를 엽니다.
데이터 서버 편집기 열기…	데이터 서버 편집기를 엽니다.
스크립트 편집기 열기…	스크립트 편집기를 엽니다.
레시피 편집기 열기…	레시피 편집기를 엽니다.
경보 편집기 열기…	경보 편집기를 엽니다.
데이터 수집 편집기 열기…	데이터 수집 편집기를 엽니다.
신원 및 접근 관리 열기…	신원 및 접근 관리를 엽니다.
스케줄 편집기 열기…	스케줄 편집기를 엽니다.
문자열 테이블 편집기 열기…	문자열 테이블 편집기를 엽니다.
크로스 레퍼런스 열기…	크로스 레퍼런스를 엽니다.

연결 도구

항목	설명
연결 설정 열기…	연결 설정 창을 엽니다.
선택된 장비에 프로젝트 다운로드…	선택된 장비에 프로젝트를 다운로드 합니다.
선택한 장비에서 프로젝트 업로드…	선택한 장비로부터 프로젝트를 업로드 합니다.
시뮬레이터 실행…	현재 프로젝트를 기반으로 오프라인 시뮬레이터를 실행합니다.
온라인 시뮬레이터 실행…	현재 프로젝트를 기반으로 온라인 시뮬레이터를 실행합니다. 실제 장비와 통신이 가능하며 30분만 사용할 수 있습니다.

프로젝트 도구

항목	설명
I/O 디바이스 편집기 열기…	I/O 디바이스 편집기를 엽니다.
데이터 서버 편집기 열기…	데이터 서버 편집기를 엽니다.
스크립트 편집기 열기…	스크립트 편집기를 엽니다.
레시피 편집기 열기…	레시피 편집기를 엽니다.
경보 편집기 열기…	경보 편집기를 엽니다.
데이터 수집 편집기 열기…	데이터 수집 편집기를 엽니다.
신원 및 접근 관리 열기…	신원 및 접근 관리를 엽니다.
스케줄 편집기 열기…	스케줄 편집기를 엽니다.
문자열 테이블 편집기 열기…	문자열 테이블 편집기를 엽니다.
크로스 레퍼런스 열기…	크로스 레퍼런스를 엽니다.

글꼴 도구

항목	설명
폰트	문자 폰트 종류를 선택합니다.
폰트 가져오기	사용자가 원하는 폰트 파일을 Canvas에 추가합니다. 저작권으로 보호된 폰트를 사용할 경우, 사용에 대한 책임은 사용자에게 있습니다.
크기	문자의 크기를 변경합니다.
색상	문자의 색상을 변경합니다.
굵게	선택한 문자를 굵게 표시합니다.
기울임꼴	선택한 문자를 기울여 표시합니다.
밑줄	선택한 문자에 밑줄을 표시합니다.
왼쪽 맞춤	선택한 문자를 왼쪽에 정렬합니다.
가운데 맞춤	선택한 문자를 가운데에 정렬합니다.
오른쪽 맞춤	선택한 문자를 오른쪽에 정렬합니다.
위쪽 맞춤	선택한 문자를 위쪽에 맞춥니다.
중간 맞춤	선택한 문자를 중간에 맞춥니다.
아래쪽 맞춤	선택한 문자를 아래쪽에 맞춥니다.

도움말

항목	설명
도움말 - 온라인	온라인 도움말을 엽니다.
도움말 - 오프라인	오프라인 도움말을 엽니다.
Canvas에 대해서…	Canvas에 대한 버전 정보 창을 표시합니다.
