메뉴 및 툴바

인터페이스

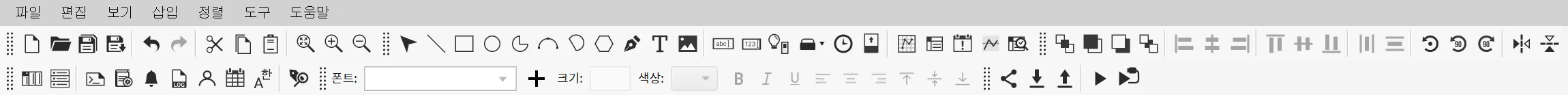

메뉴 및 툴바는 Canvas에서 주로 사용되는 기능들과 오브젝트를 포함하고 있습니다. 메뉴는 변경할 수 없으며, 툴바는 위치, 화면에 표시되는 여부 등을 변경할 수 있습니다. 툴바 종류에는 메인 도구, 그림 도구, 정렬 도구, 연결 도구, 프로젝트 도구, 글꼴 도구가 있습니다.

파일, 편집 메뉴, 메인 도구

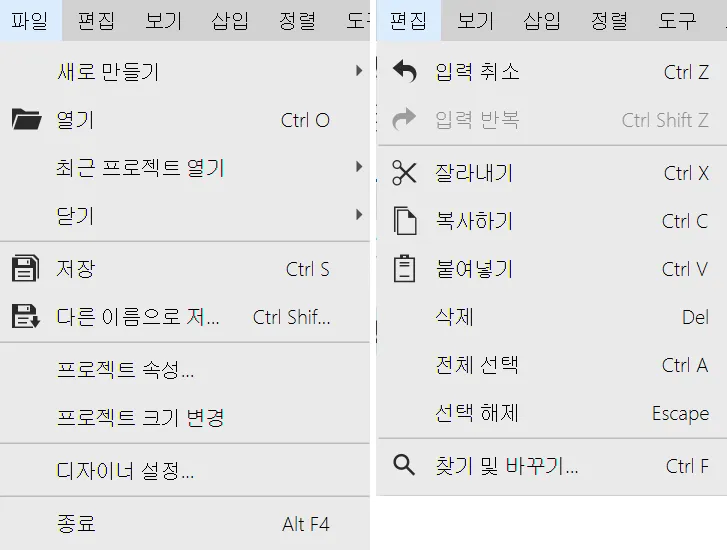

파일, 편집 메뉴 및 메인 도구는 사용자가 프로젝트를 직접적으로 편집하는데 사용됩니다. 사용자는 프로젝트 전체 수정, 프로젝트 내 오브젝트 수정, 디자이너 화면 배율 조절 등을 수행할 수 있습니다.

찾기 및 바꾸기

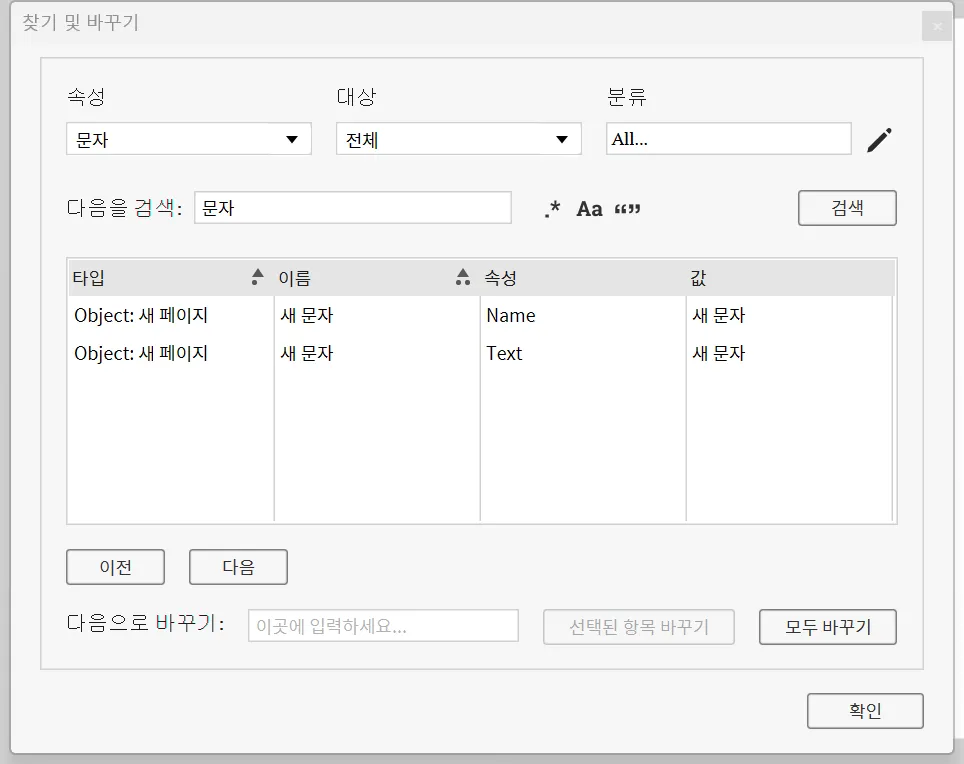

편집 > 찾기 및 바꾸기를 클릭하거나 단축키 [Ctrl F]를 눌러 찾기 및 바꾸기 창을 엽니다.

사용자는 정규식, 대소문자 구분, 단어 단위 옵션을 이용하여 프로젝트에서 사용된 문자 또는 색상을 검색하고 교체할 수 있습니다. 검색 결과의 범위는 대상과 분류를 통해 필터링 할 수 있습니다.

검색하고자 하는 내용을 **다음을 검색:**에 입력하고 [엔터]키를 누르거나 검색 버튼을 누릅니다. 결과는 하단의 창에 표시되며 이전 또는 다음 버튼을 통해 이전 혹은 다음 결과물의 위치를 확인할 수 있습니다.

다음으로 바꾸기에 교체하고자 하는 값을 입력하고 교체 범위에 따라 선택된 항목 바꾸기 또는 모두 바꾸기를 클릭합니다.

보기 메뉴

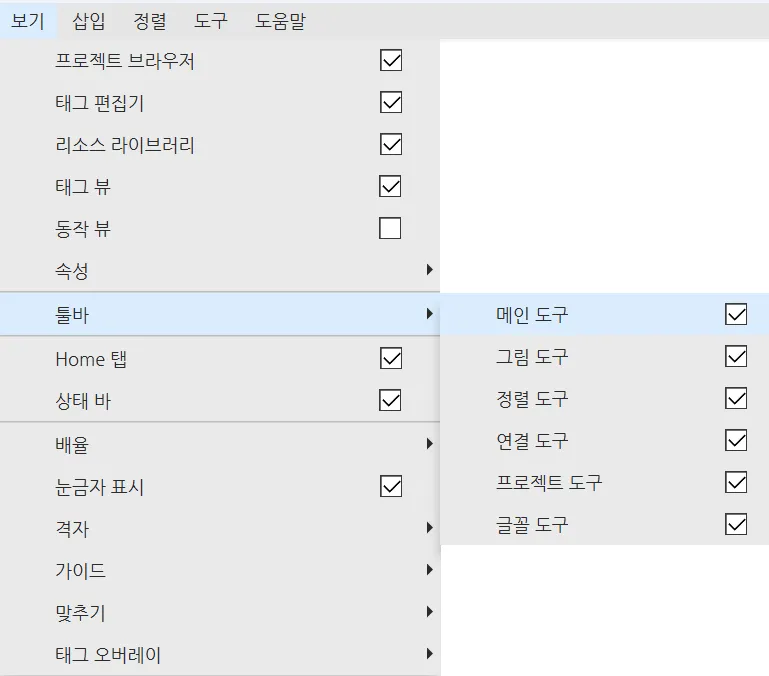

보기 메뉴는 툴바, 각종 설정 창의 표시 여부, 디자이너 화면 배율, 눈금 및 가이드 등을 조작하는데 사용됩니다.

예를 들어 보기 > 툴바 > 메인 툴바의 체크박스를 선택 또는 해제하는 식으로 메인 툴바의 표시 여부를 제어할 수 있습니다.

삽입 메뉴, 그림 도구

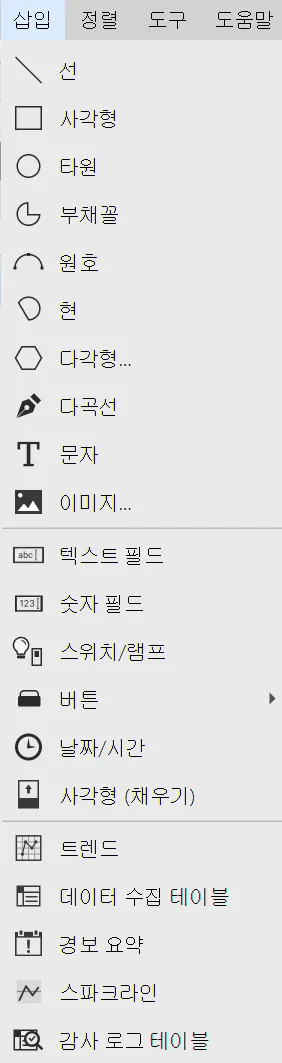

삽입 메뉴와 그림 도구는 사용자가 페이지에 오브젝트를 추가하거나 이미지를 등록할 때 사용됩니다. 일반 도형, 문자 오브젝트, 버튼, 게이지, 트렌드, 경보요약 등이 포함됩니다.

각 오브젝트에는 고유의 기본 속성, 형태, 변형, 그리고 동작 창이 부여됩니다. 더 상세한 설명은 Canvas 기본을 참고하여 주시기 바랍니다.

정렬 메뉴, 정렬 도구

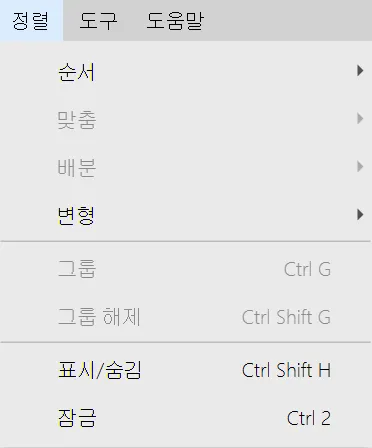

정렬 메뉴와 정렬 도구는 사용자가 오브젝트의 회전, 위치, 그룹, 화면 표시 여부, 변형 등의 조작을 가하고자 할 때 사용됩니다. 일부 옵션은 오브젝트 간의 Z 축 위치를 변경하는데 사용됩니다.

오브젝트를 우클릭하면 해당 오브젝트에 적용 가능한 대부분의 정렬 기능을 사용할 수 있습니다.

도구 메뉴, 연결 도구, 프로젝트 도구

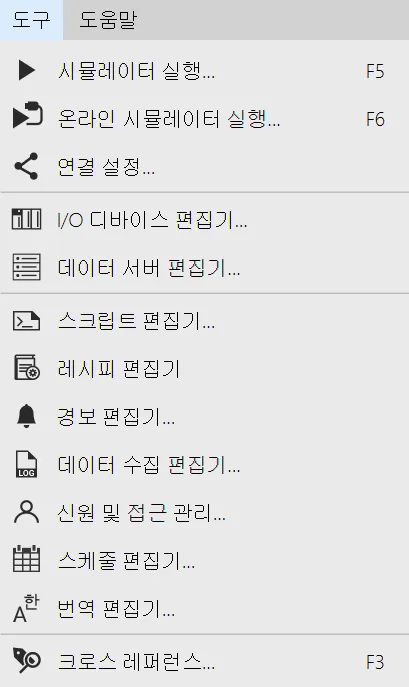

도구 메뉴, 연결 도구, 프로젝트 도구는 사용자가 시뮬레이터 실행, 외부 장비 연결, I/O 디바이스, 데이터 서버 설정, 스크립트, 레시피, 경보, 데이터 수집, 스케줄, 문자열 테이블, 보안, 크로스 레퍼런스 등의 기능을 설정하고자 할 때 사용됩니다.

글꼴 도구

글꼴 도구는 사용자가 프로젝트에서 사용되는 각종 텍스트의 폰트를 수정하고자 할 때 사용됩니다. 폰트 종류, 크기, 색상, 스타일, 정렬 등을 설정할 수 있습니다. 글꼴 도구에 설정된 값이 이후에 생성되는 문자와 연관된 오브젝트에 기본 값으로 적용됩니다. 각 오브젝트에 대한 개별 설정은 해당 오브젝트의 속성에서 수정할 수 있습니다.

도움말 메뉴

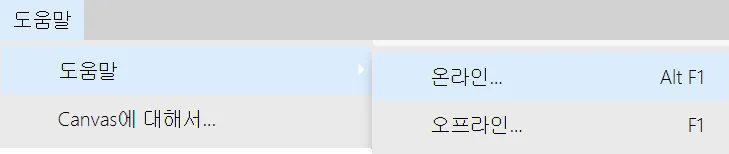

도움말 메뉴는 사용자가 온라인 또는 오프라인 매뉴얼을 확인하거나 사용중인 Canvas의 버전을 확인하고자 할 때 사용됩니다.
