경보 요약

기능 설명

경보 요약 오브젝트는 사용자가 하나의 오브젝트 내에서 경보를 추적하고 관리할 수 있도록 합니다. 이 오브젝트는 시간, 이름, 값 그리고 현재 상태를 표시할 수 있습니다. 경보 요약에 표시되는 경보들은 레이블을 이용해 필터링 할 수 있습니다. 활성화된 경보 탭에 경보가 너무 많은 경우 보류 기능을 사용해 임시로 관리가 가능합니다. 경보 요약 오브젝트는 크게 기본 속성, 형태, 변형 옵션을 가집니다. 이 옵션을 통해 오브젝트의 형태, 표시 내용 등을 설정할 수 있습니다. 각 항목에 대한 상세 설명은 경보요약 정보에서 확인하실 수 있습니다.

디자이너 기능

Canvas 시뮬레이터에서 경보 요약 오브젝트를 포함한 프로젝트를 실행 시, 해당 오브젝트에 약 150개의 경보를 안정적으로 표시할 수 있습니다. 실제 HMI 장비의 경우 약 1000개 까지의 경보를 표시할 수 있습니다. 시뮬레이터 및 HMI의 동작은 경보가 더 많이 생성될수록 느려질 수 있습니다.

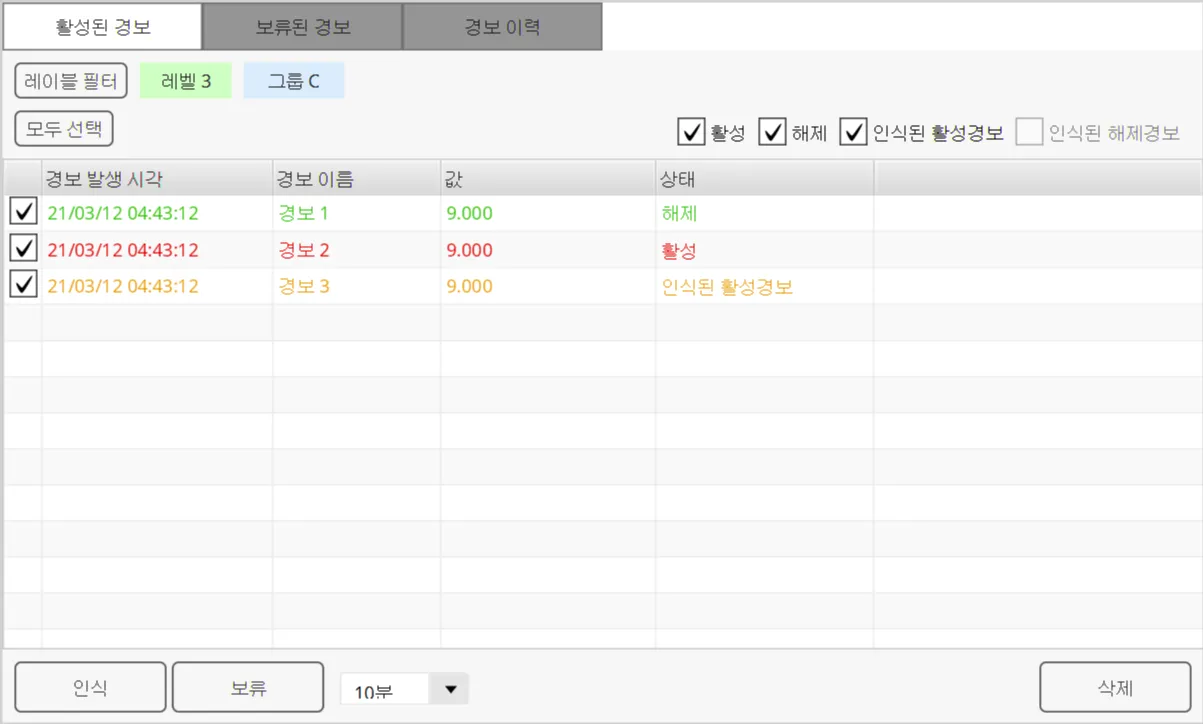

삽입 > 경보 요약, 또는 도구 모음의 경보 요약 아이콘을 클릭한 다음 페이지 위에 마우스를 클릭 및 드래그를 하면 다음과 같이 오브젝트가 생성됩니다.

속성

사용자의 경보 요약 오브젝트를 설정하는데 사용됩니다.

속성 창을 활성화하려면 보기 > 속성 > 기본 속성, 형태, 변형, 또는 동작을 선택해야 합니다.

기본 속성

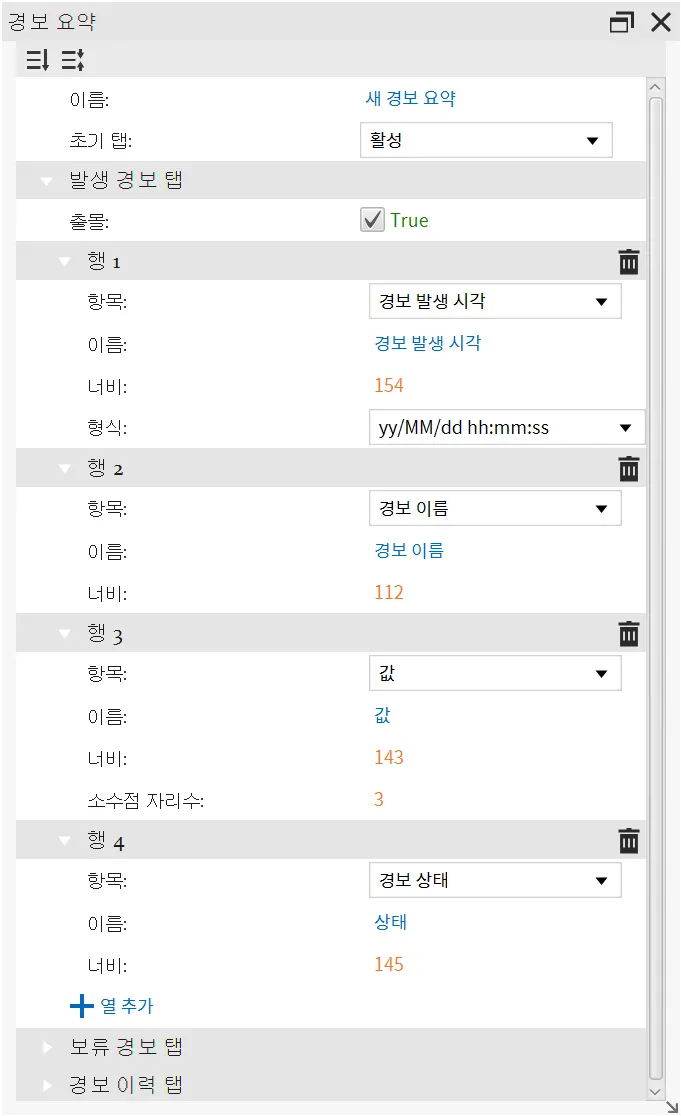

기본 속성 창은 사용자가 오브젝트의 내용물과 형식을 설정하는데 사용됩니다. 오브젝트의 이름 및 오브젝트에 필요한 기본 속성이 표시됩니다.

형태

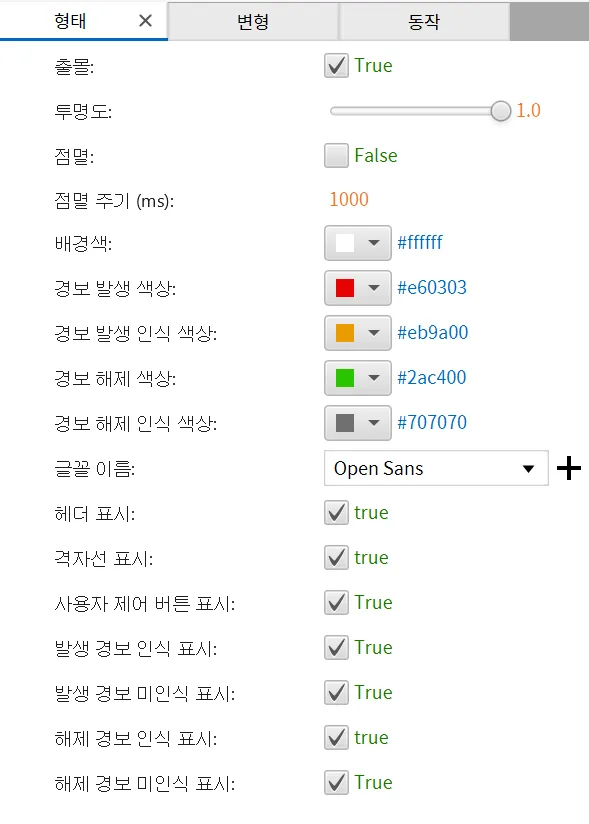

형태 탭에서는 색상과 각종 선택 항목을 통하여 눈에 보이는 오브젝트의 속성을 설정할 수 있습니다.

변형

변형 탭에서는 오브젝트의 형태를 변경할 수 있는 속성을 제공합니다.

동작

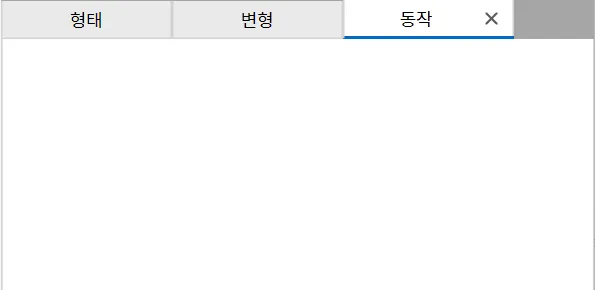

경보 요약 오브젝트는 동작을 지원하지 않습니다.

런타임 기능

필터링

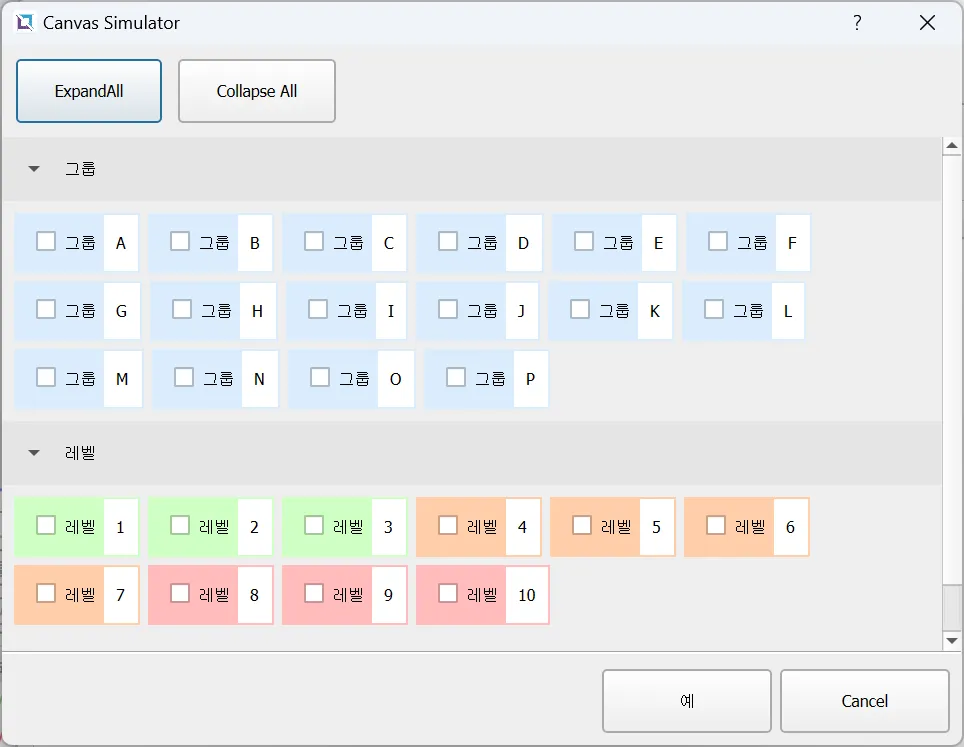

프로그램 동작 중에 사용자는 레이블 필터를 사용하여 경보 요약 오브젝트에 표시되는 경보 중 특정 레이블에 속한 경보만 표시하도록 설정할 수 있습니다. 한개 또는 그 이상의 레이블을 동시에 선택할 수 있습니다. 선택된 레이블 중 하나라도 적용된 모든 경보 (활성 경보, 인식된 경보, 해제된 경보)만 오브젝트에 표시됩니다.

인식

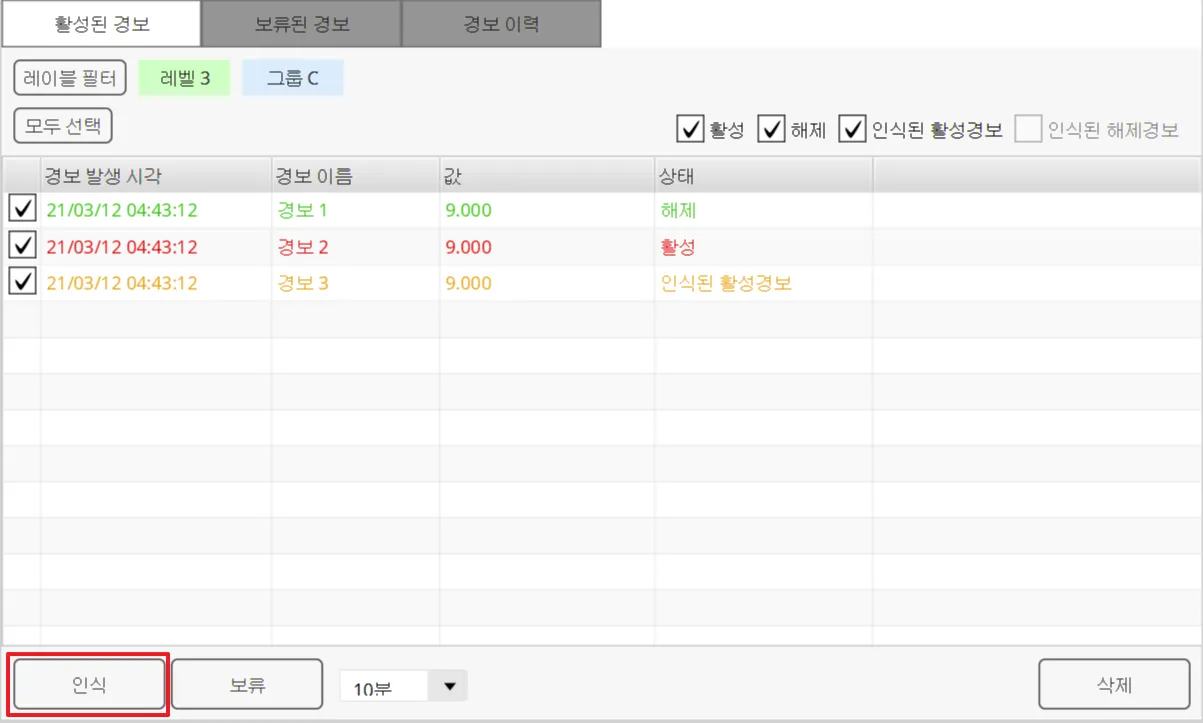

사용자는 경보를 확인했을 때 당장 관련한 조치는 취하지 않아도 이미 봤음을 인지하고, 인식 상태로 경보를 전환했을 때 수행되는 동작을 트리거 할 수 있습니다. 만약 해제된 경보를 인식 상태로 변환한다면 해당 경보는 활성된 경보 탭이 아닌 경보 이력 탭으로 이동하게 됩니다. 오브젝트 상단에서 활성, 해제, 인식된 활성경보, 인식된 해제경보 체크박스를 선택 또는 해제하여 특정 상태의 경보를 화면에 표시하거나 숨길 수 있습니다.

보류

사용자는 경보의 일부를 잠시 보류시켜 활성된 경보 탭으로부터 경보를 숨길 수 있습니다. 보류 동작은 스누즈 버튼처럼 일정 시간 경보를 미뤄두는 동작입니다. 설정한 시간이 지나면 보류되었던 경보는 다시 활성된 경보 탭으로 이동합니다. 보류 시 설정한 시간이 전부 지나지 않아도 보류 취소 버튼을 통해 보류 상태의 경보를 원래대로 돌려놓을 수 있습니다.

이력

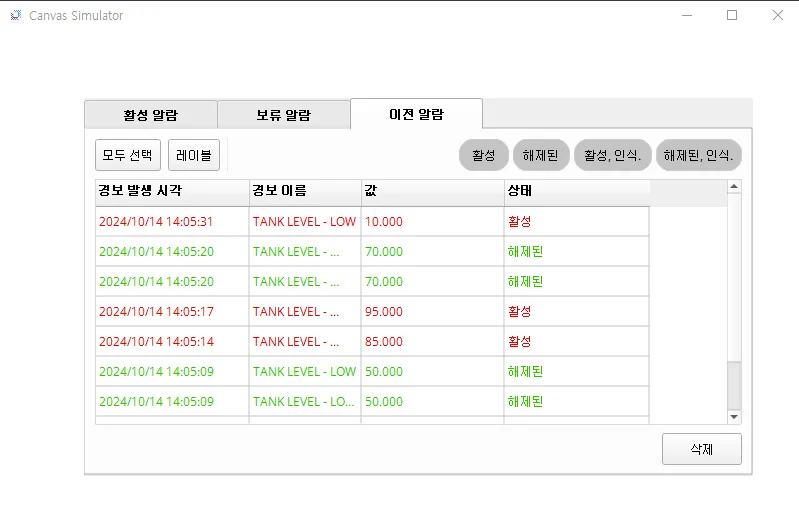

경보 이력 (이전 알람) 탭은 경보의 상태가 바뀌는 모든 이력을 보관합니다. 이 탭에서 사용자는 특정 경보의 상태가 언제 바뀌었는지, 그 당시의 디바이스 값은 무엇이었는지 등을 확인할 수 있습니다.

이 탭의 내용물은 필터링 및 삭제가 가능합니다.
