데이터 수집 소개

기능 설명

데이터 수집은 Canvas의 기록과 관련된 기능 중 하나입니다. 이 기능은 사용자가 디지털 태그, 아날로그 태그의 값을 추적하는데 사용됩니다. 데이터는 실시간으로 일정한 주기마다 수집되며 이렇게 수집된 기록은 CSV 파일로 만들어 USB 또는 SD 저장장치에 저장할 수 있습니다.

디자이너 기능

데이터 수집 편집기

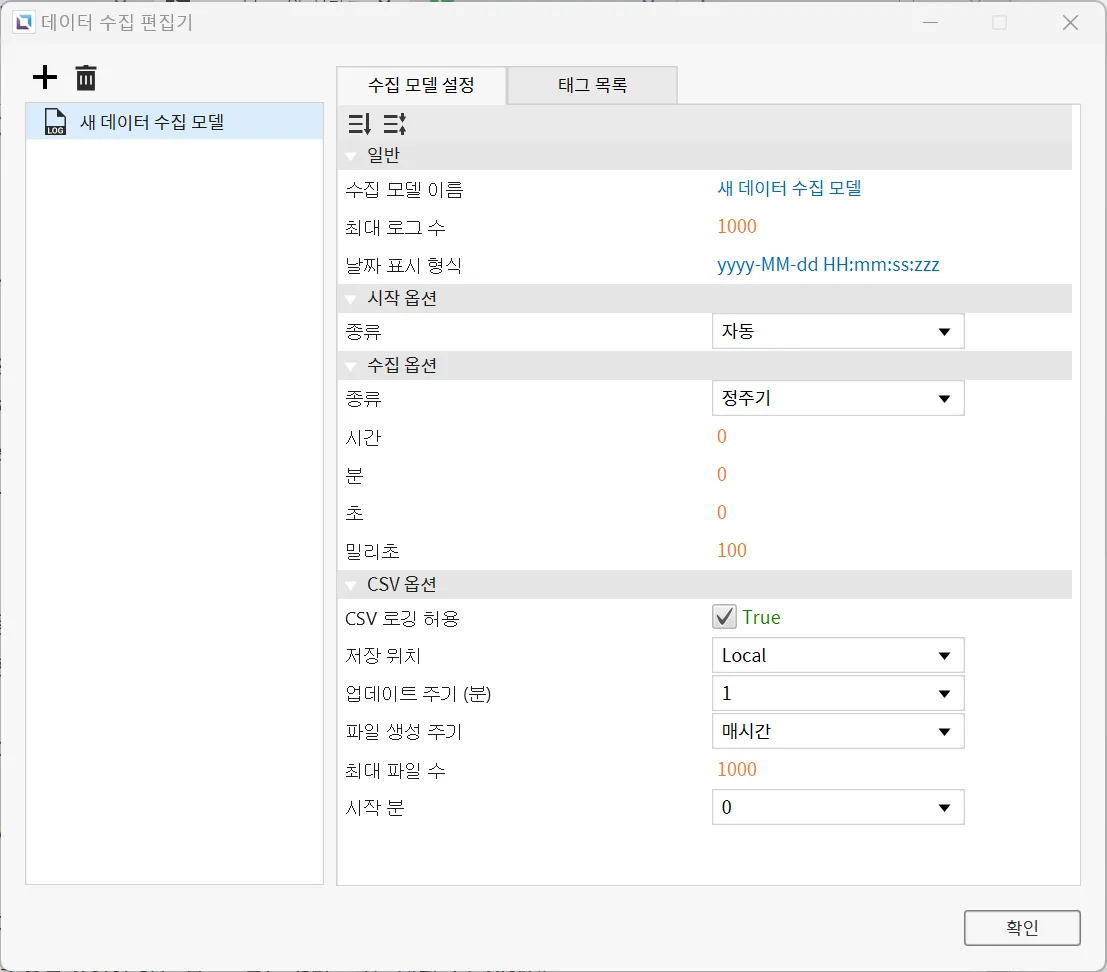

데이터 수집 편집기를 열려면 툴바에서 데이터 수집 편집기 열기… 를 클릭하거나 [도구] - **[데이터 수집 편집기]**를 클릭합니다. 이 창에서는 수집 모델 설정과 태그 목록 탭이 표시되며, 이 탭에서는 데이터 수집 모델 추가, 수정 및 삭제가 가능합니다.

수집 모델 설정

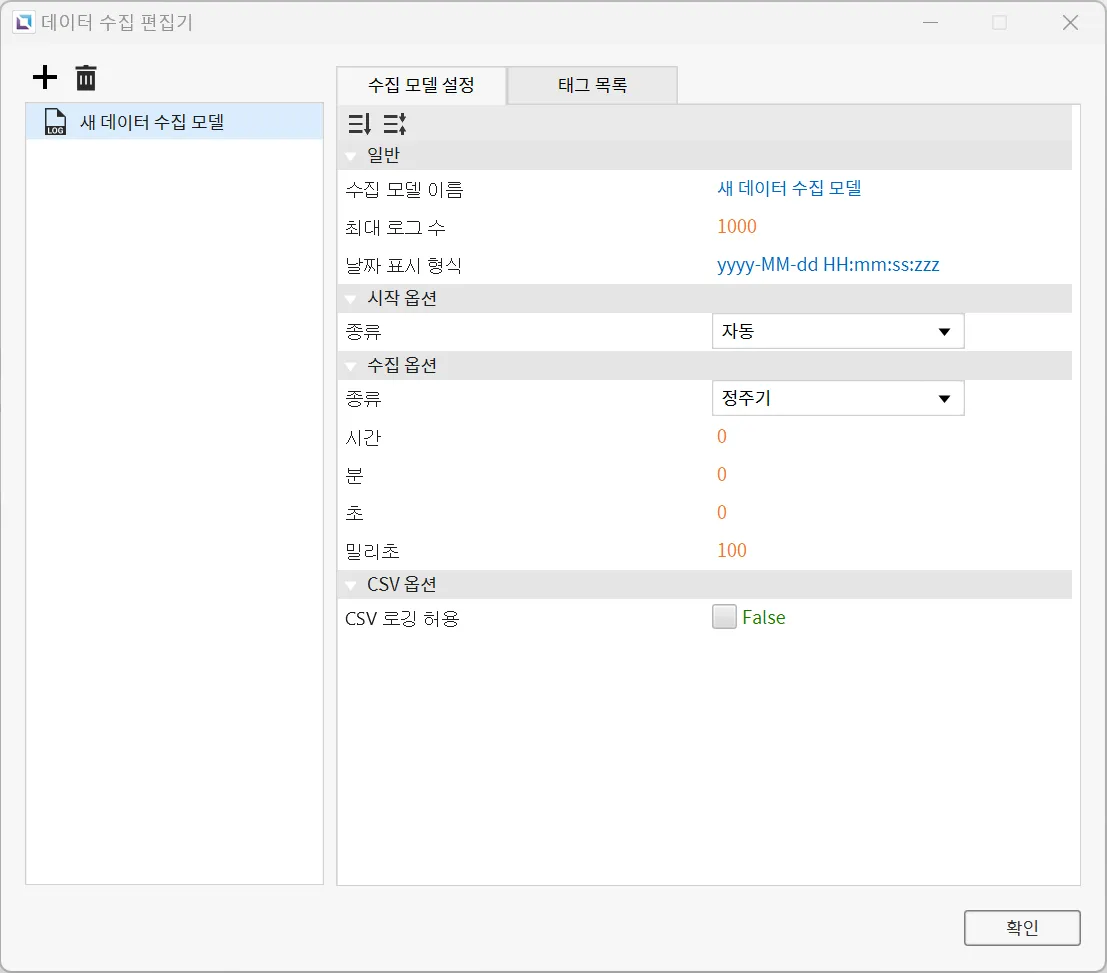

수집 모델 설정 탭에서는 사용자가 데이터 수집 모델의 이름, 날짜 및 시간 형식, 수집 시작 조건 및 수집 주기 등을 설정할 수 있습니다. CSV에 바로 로깅하는 옵션을 설정하거나 해제할 수도 있습니다. CSV 로깅의 경우 파일저장 위치, 파일 업데이트 주기등을 설정할 수 있습니다.

태그 목록

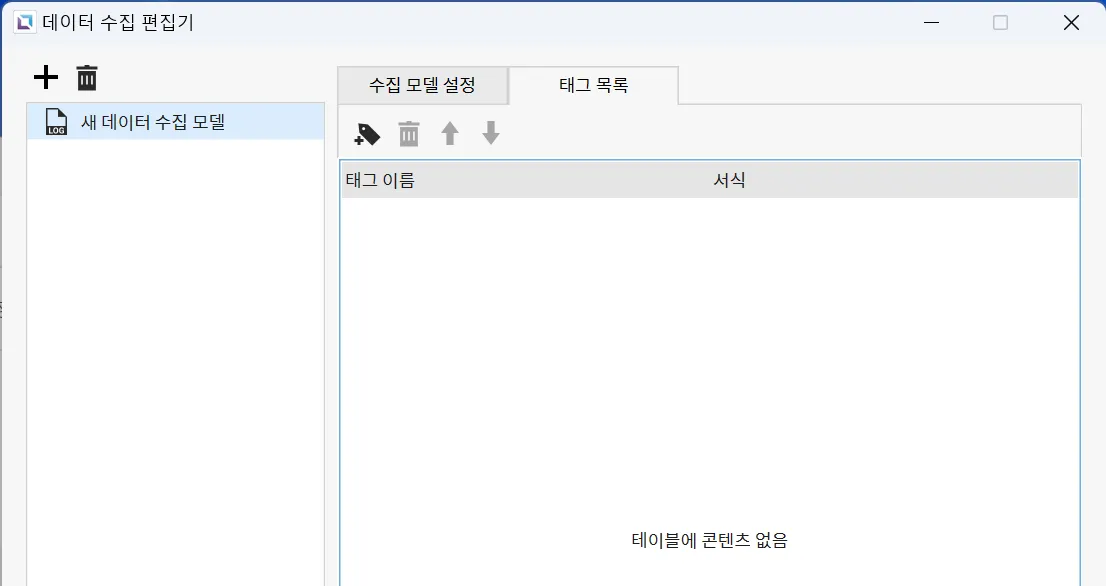

태그 목록 탭에서 사용자는 어떤 태그가 현재 선택된 데이터 수집 모델에 등록되어 있는지 확인할 수 있습니다. 그 외에도 새로 태그를 추가하거나 삭제할 수 있으며, CSV에 표시될 태그의 값 서식을 설정할 수 있습니다. 단, 문자열 태그의 경우 서식 변경이 되지 않습니다.

속성

사용자의 데이터 수집 테이블을 설정합니다.

속성 창을 활성화하려면 [보기] - [속성] - [기본 속성], [형태], [변형], **[동작]**의 체크박스를 선택하여 주시기 바랍니다.

기본 속성

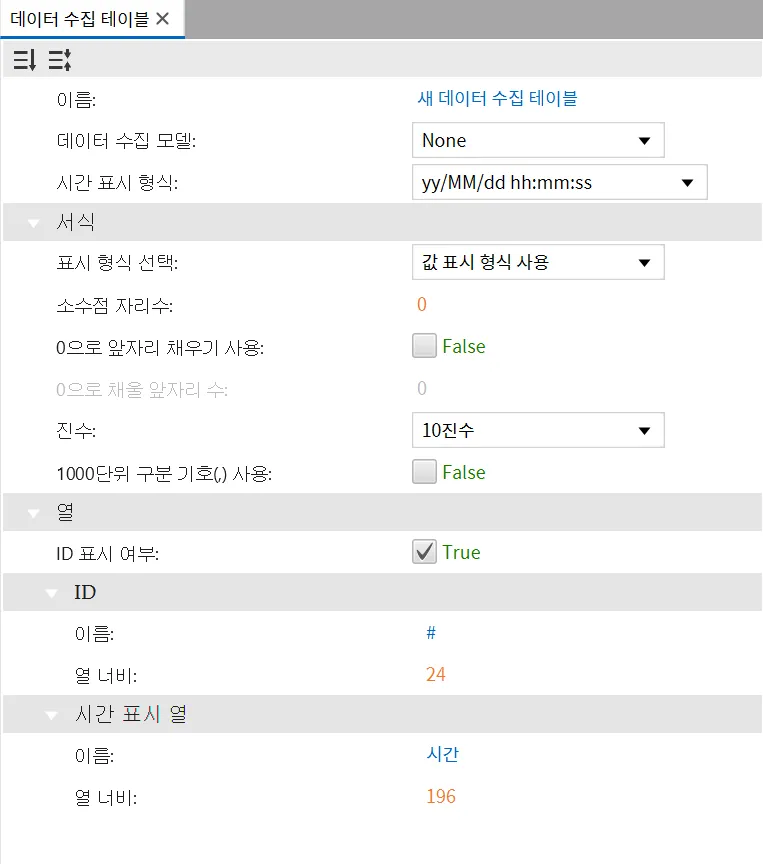

기본 속성 창에서는 오브젝트의 내용과 서식을 설정할 수 있습니다. 오브젝트의 이름 및 그 외 설정이 표시됩니다.

형태

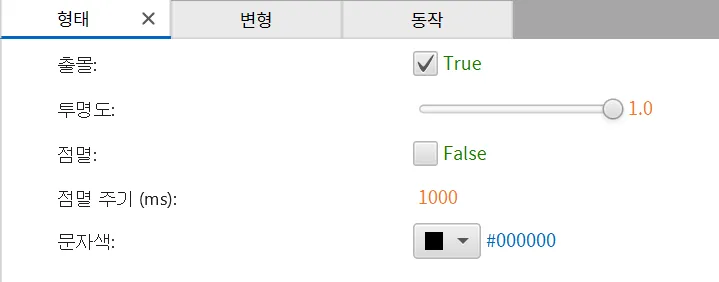

형태 탭에서는 오브젝트의 색상 등 외형에 대한 속성을 설정할 수 있습니다.

변형

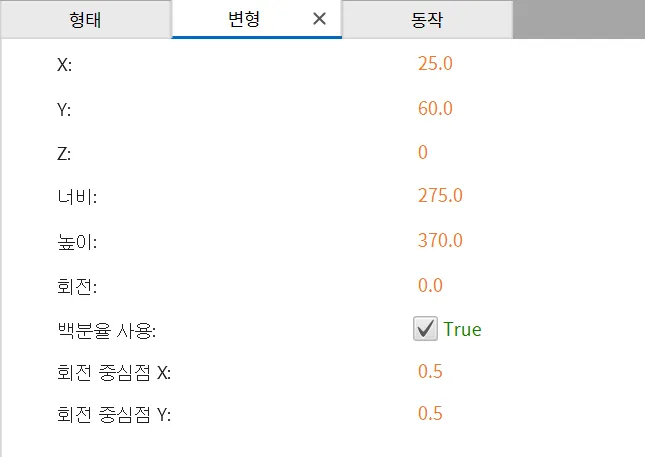

변형 탭에서는 오브젝트의 크기, 위치, 회전 등에 대한 속성을 설정할 수 있습니다.

동작

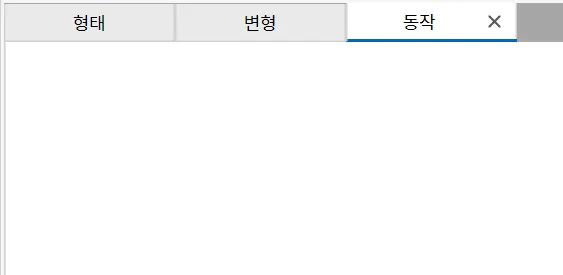

데이터 수집 테이블 오브젝트는 동작을 설정할 수 없습니다.

런타임 기능

이력

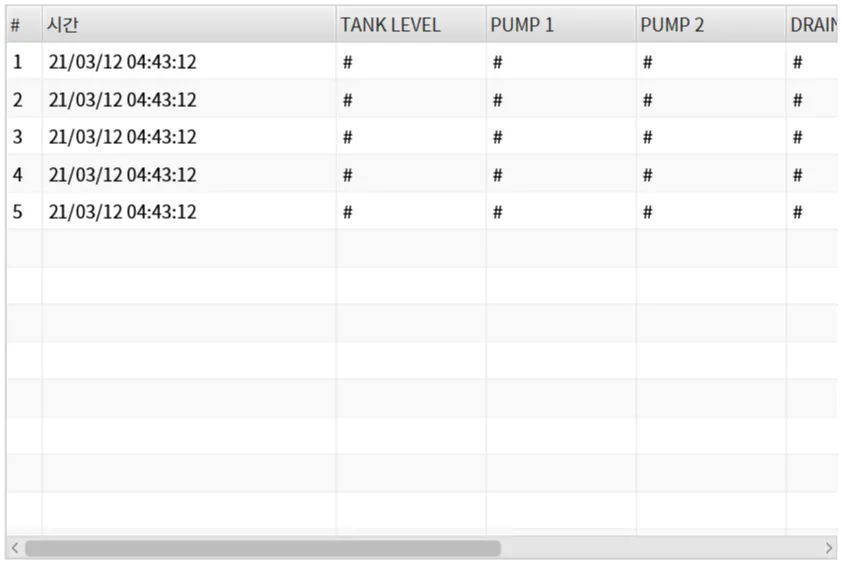

프로젝트가 동작하는 동안, 데이터 수집 테이블에는 연결된 모델에 수집된 데이터가 표시됩니다. 이전에 수집된 데이터를 확인하기 위해 스크롤을 내려 확인이 가능합니다.

모델에 등록된 각 태그가 1개의 열을 차지하며, 가장 좌측에는 각 행의 번호를 표시하는 열과 각 행이 기록된 시간을 표시하는 열이 있습니다.

CSV 생성

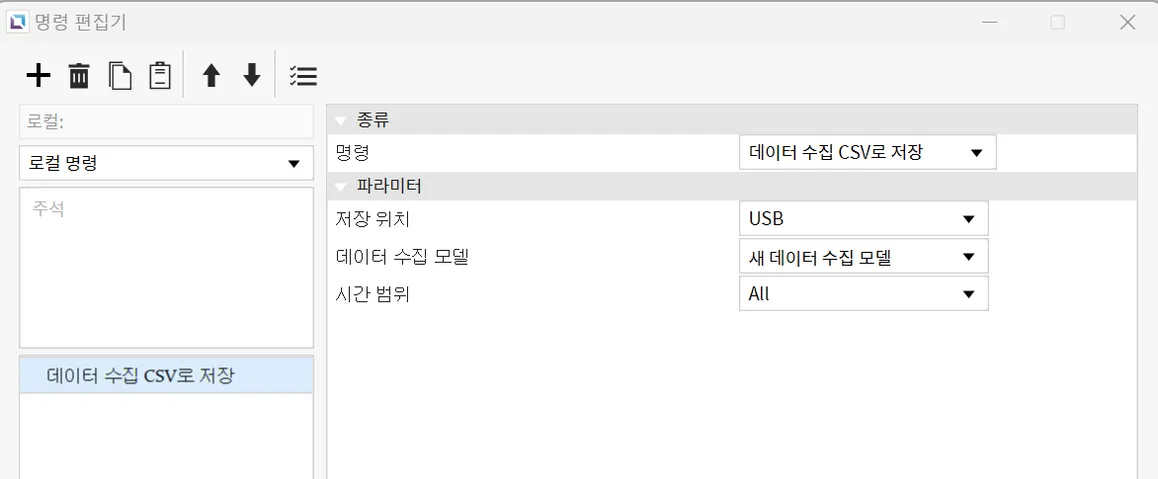

사용자는 데이터 수집 내용을 보관하기 위해 CSV 파일로 저장할 수 있습니다. CSV파일 생성 기능은 생성된 파일을 USB, SD 카드, FTP, 또는 로컬 메모리에 저장하는 기능을 포함합니다. CSV 파일은 데이터 수집 CSV로 저장 명령 등으로 생성이 가능합니다.

안내: CIMON은 저장 위치로 USB 또는 SD 카드 사용을 권장합니다. 로컬에 저장하는 경우 SSH를 통해서만 접근할 수 있습니다. CSV 파일이 로컬 또는 FTP에 저장되는 경우, 해당 위치에 남아있는 저장공간이 1 GB 미만이면 파일이 생성되지 않습니다.
