Canvas 셋업

설정

설치

CIMON Canvas는 CIMON HMI인 Xpanel에서 사용할 프로젝트 생성, 관리 및 다운로드/업로드를 수행할 수 있는 소프트웨어입니다. 소프트웨어 설치 파일은 CIMON 웹사이트 (http://www.cimon.co.kr) 에서 다운로드 할 수 있습니다.

상위 버전에서 생성된 프로젝트는 하위 버전에서 열 수 없습니다.

프로젝트를 올바르게 사용하려면 Xpanel이 소프트웨어와 호환되는지 우선 확인되어야 합니다.

Canvas 지원 장비: CM-nXT. CM-eXT.
Canvas 미지원 장비: CM-XT, CM-iXT, CM-sHP.

1. CIMON Canvas 설치 파일은 CIMON 웹사이트 (http://www.cimon.co.kr) 에서 다운로드 할 수 있습니다. 반드시 사용자 로그인이 필요합니다.

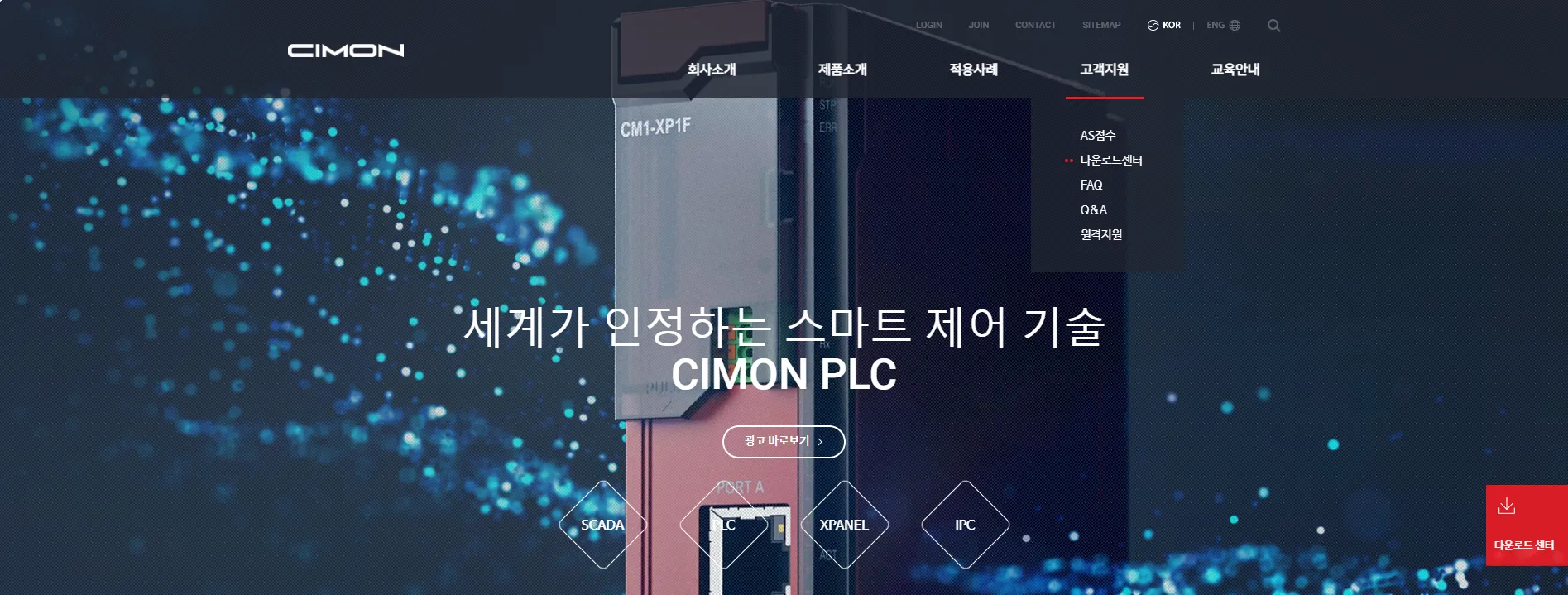

2. Cimon 메인 홈페이지에서 기술지원 – 다운로드 센터를 들어갑니다.

3. 혹은, 화면 오른쪽 하단 다운로드 센터를 클릭합니다.

4. 홈페이지 제품 선택에서 Canvas를 찾아 클릭합니다.

5. 가장 최신버전의 소프트웨어 버전을 찾아 다운로드 합니다.

6. msi 설치 파일을 더블 클릭하거나 오른쪽 버튼을 눌러 설치를 클릭합니다.

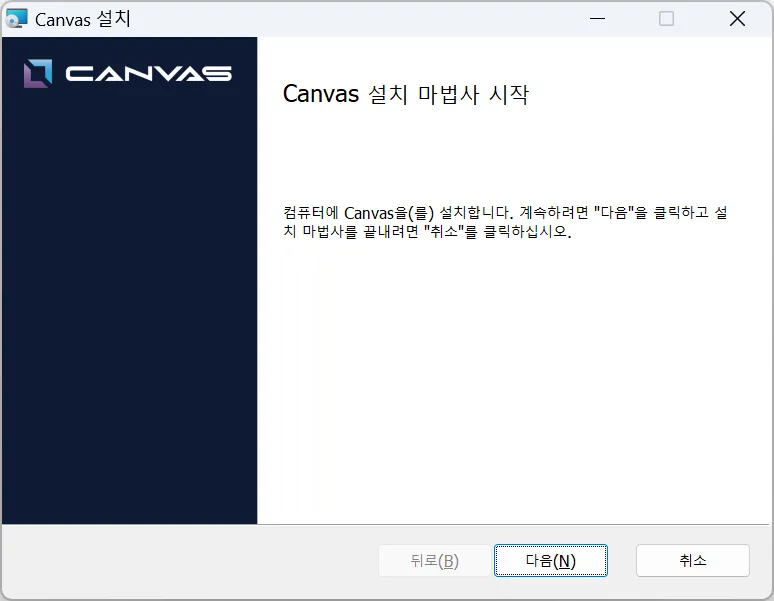

7. CIMON 설치 마법사가 실행되면 ‘다음’ 버튼을 눌러 설치를 계속합니다.

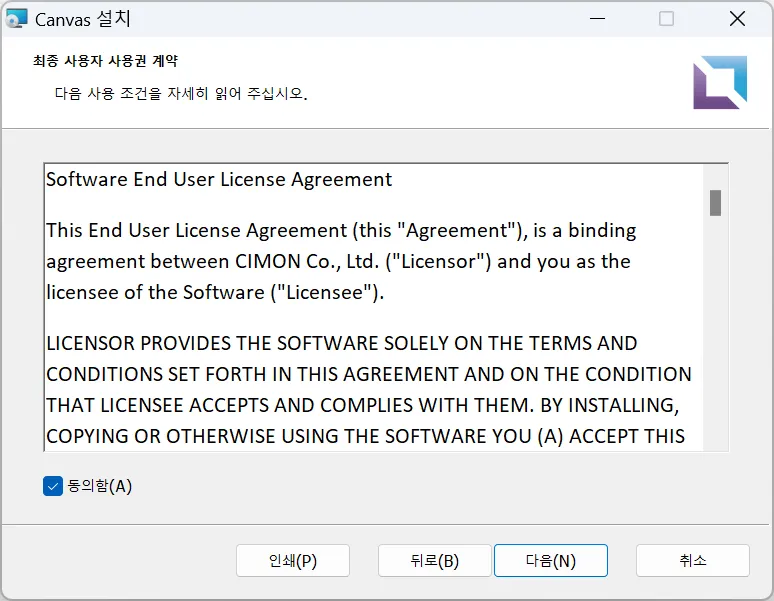

8. 최종 사용자 사용권 계약서를 읽고, 설치를 계속하고 싶으면 ‘동의함’ 체크박스를 체크한 후 ‘다음’ 버튼을 클릭합니다.

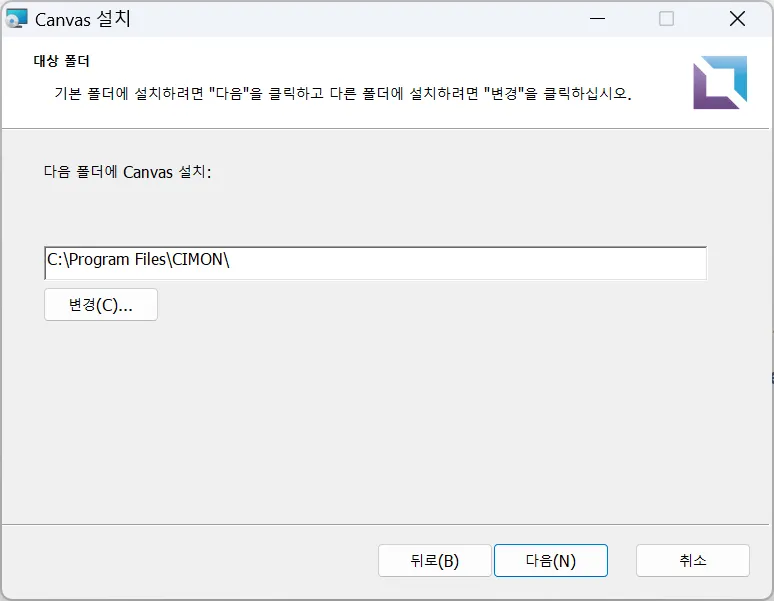

9. 설치 폴더를 설정 후 ‘다음’ 버튼을 클릭합니다. 경로를 따로 설정하지 않으면 소프트웨어는 기본적으로 “C:\Program Files\CIMON”에 설치됩니다. 기본 경로는 CIMON Canvas 버전에 따라 다를 수 있으며, 향후 변경될 수 있습니다.

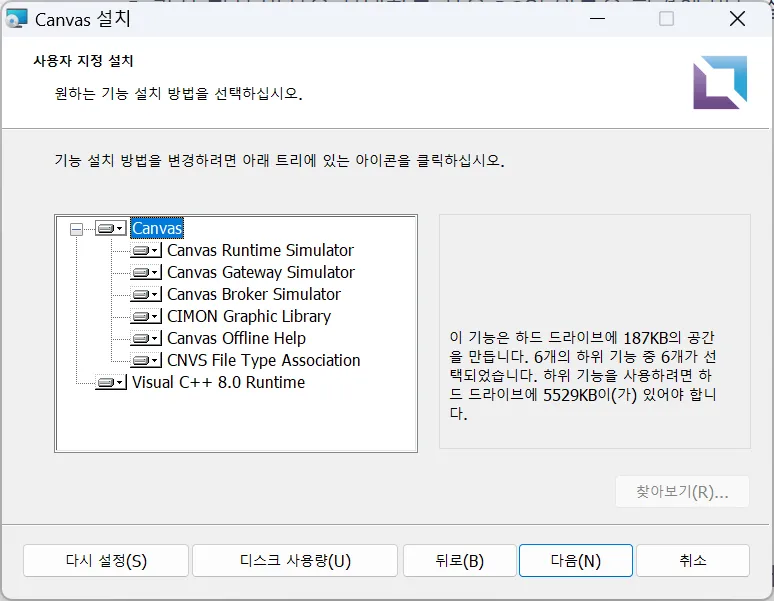

10. 다음 화면에서는 Canvas의 어떤 기능들을 포함하여 설치할지를 설정할 수 있습니다. 기본적으로 최적의 환경을 위해서 모든 옵션을 선택하는 것을 추천 드립니다. 설치할 파일을 선택 후, ‘다음’을 클릭하여 설치 프로세스를 계속 진행합니다.

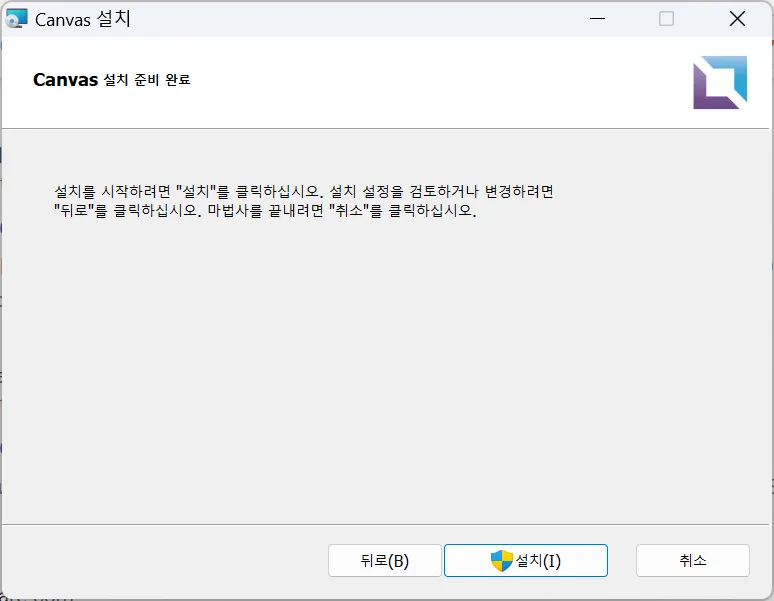

11. 이제 CIMON 설치 마법사가 Canvas를 설치할 준비를 끝냈습니다. ‘설치’ 버튼을 눌러 설치를 시작합니다.

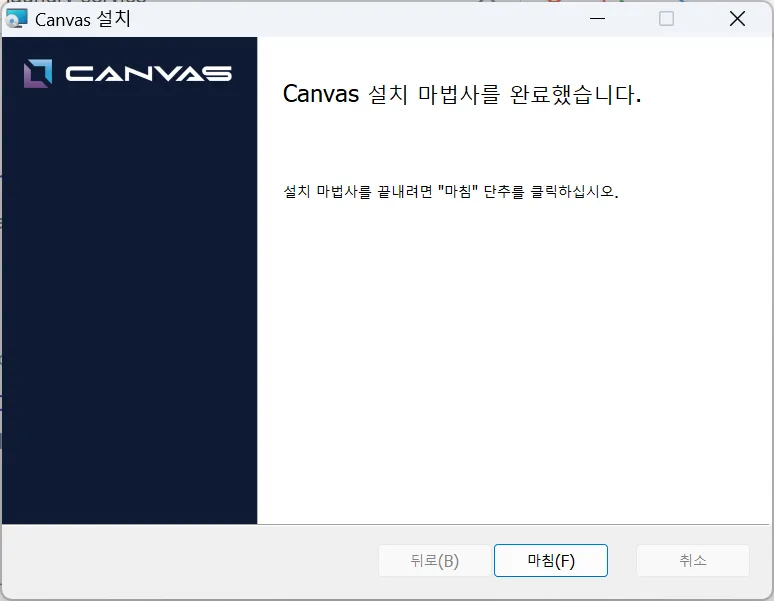

12. 설치 완료 후 ‘마침’ 버튼을 눌러 CIMON 설치 마법사를 종료합니다.

13. Canvas.exe를 실행하여 설치가 성공적으로 이루어졌는지 확인합니다. Canvas가 실행되고 시작화면이 표시되어야 합니다. 만약 이전에 저장된 프로젝트가 있다면, 프로젝트를 선택해 계속 편집할 수 있습니다.

제거

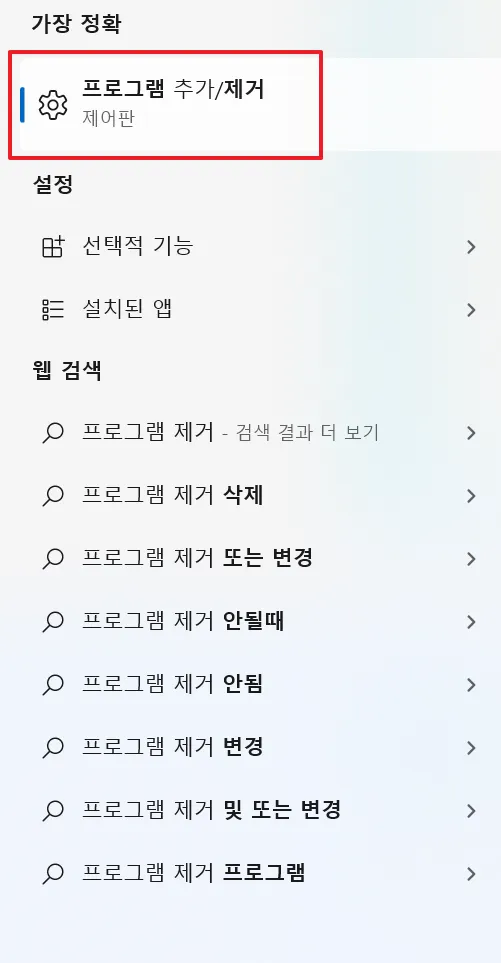

1. Windows 검색창에 "프로그램 추가/제거"를 입력한 뒤 엔터를 누릅니다.

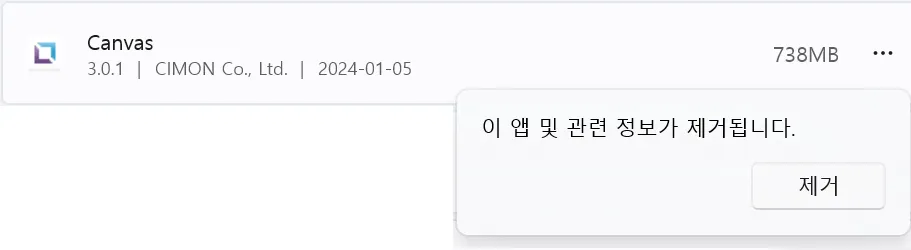

2. 검색 창에 "CANVAS" 를 검색하고 "제거"를 클릭합니다. 이후 제거 절차를 따릅니다.

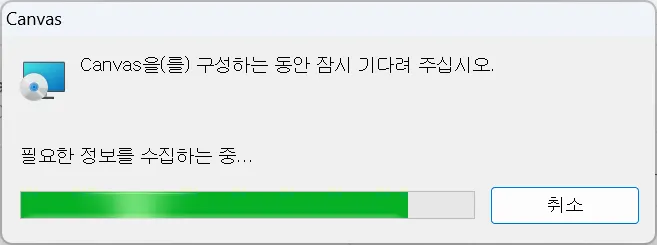

3. 프로그램이 제거되기까지 대기합니다. 시스템 환경에 따라 시간이 걸릴 수 있습니다. 제거 절차가 완료된 뒤 성공적으로 프로그램이 지워졌는지 확인합니다.

실행

CIMON Canvas는 바로 가기 아이콘을 더블클릭 하거나 Windows 시작 시 실행되도록 설정하여 실행시킬 수 있습니다.

바로 가기

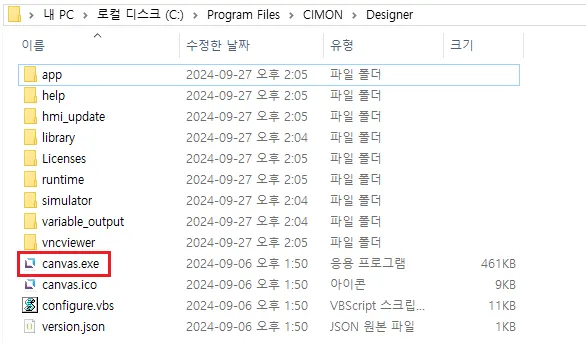

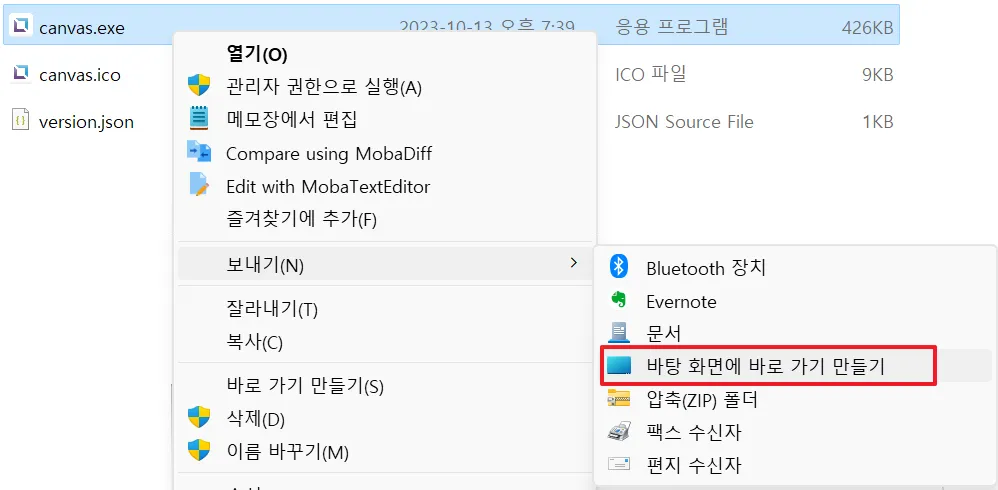

1. CIMON Canvas 설치 경로로 진입합니다. 기본 경로는 C:\Program Files\CIMON\Designer\ 입니다. 설치 경로는 사용자 시스템 환경에 따라 다를 수 있습니다. Canvas.exe 아이콘을 우클릭한 뒤 보내기 > 바탕 화면에 바로 가기 만들기를 클릭합니다. 바탕 화면에 바로 가기 아이콘이 생성된 것을 확인할 수 있습니다.

2. 생성된 바로 가기 아이콘을 더블클릭하여 정상적으로 프로그램 실행이 되고 시작 화면이 표시되는지 확인합니다.

자동 실행 - Windows 7 또는 그 이상 #1

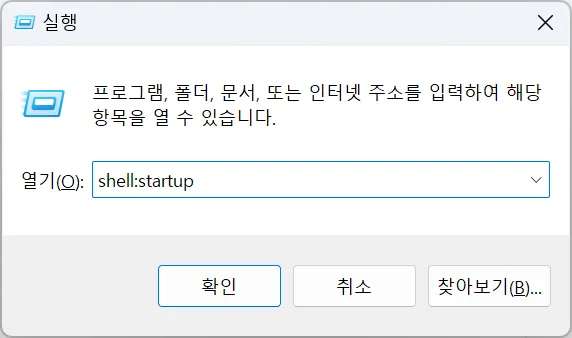

1. Canvas 바로 가기 아이콘 생성 후, Window 검색창에서 ‘실행’을 검색하거나 [Windows]+[R] 키를 눌러 실행 창을 엽니다. “shell:startup ”을 입력하고, ‘확인’ 버튼을 클릭합니다. 또는 파일 브라우저의 파일 경로 입력창에 “startup”을 입력합니다.

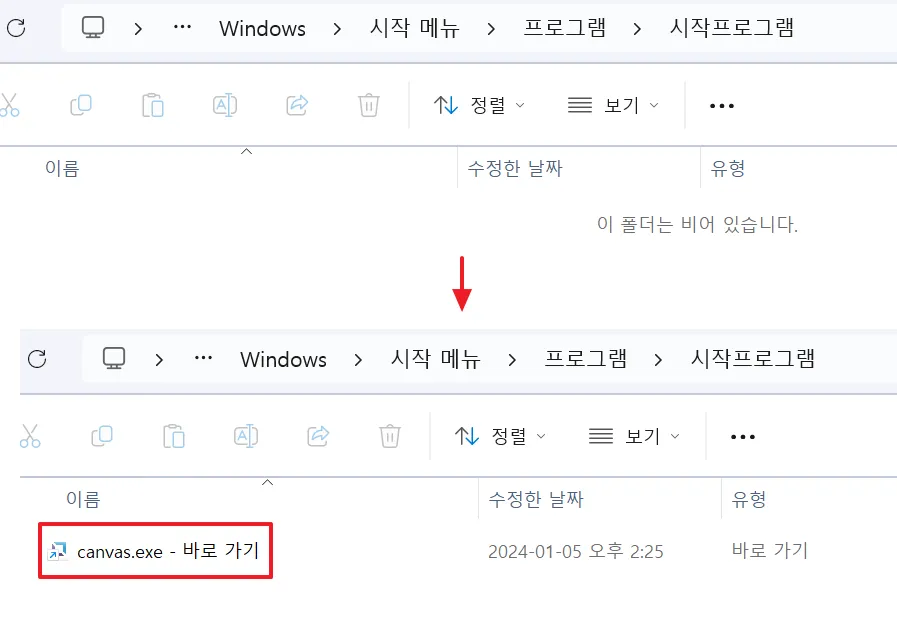

2. 시작 프로그램 폴더가 열리면, 생성한 Canvas 바로가기 아이콘을 해당 폴더로 이동시킵니다.

자동 실행 - Windows 7 또는 그 이상 #2

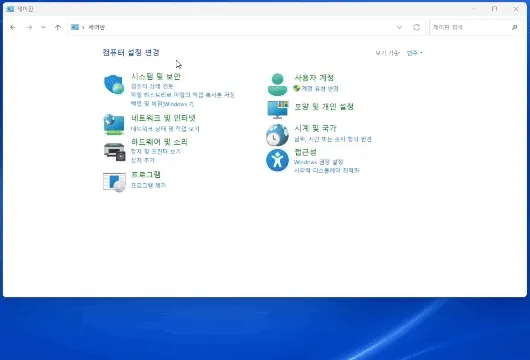

1. 제어판 > 시스템 및 보안 > 관리자 도구 > 작업 스케줄러를 클릭하거나

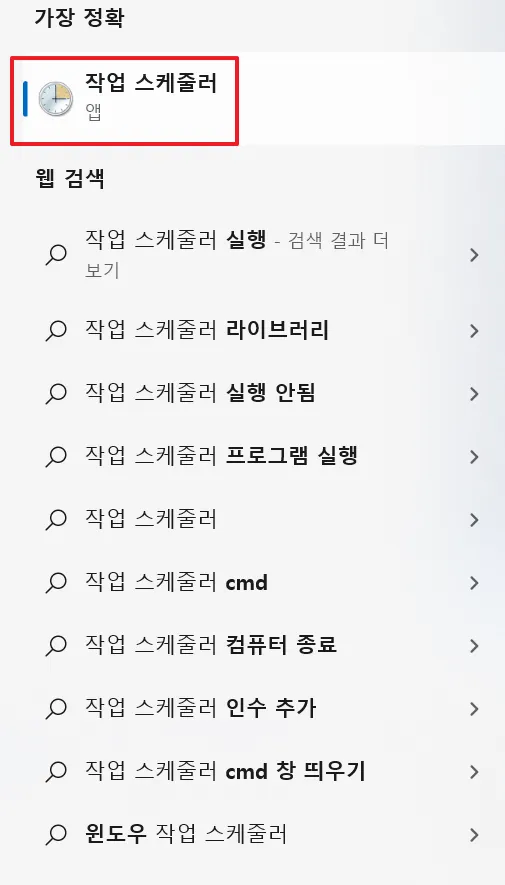

2. Windows 검색창에서 "작업 스케줄러"를 검색합니다.

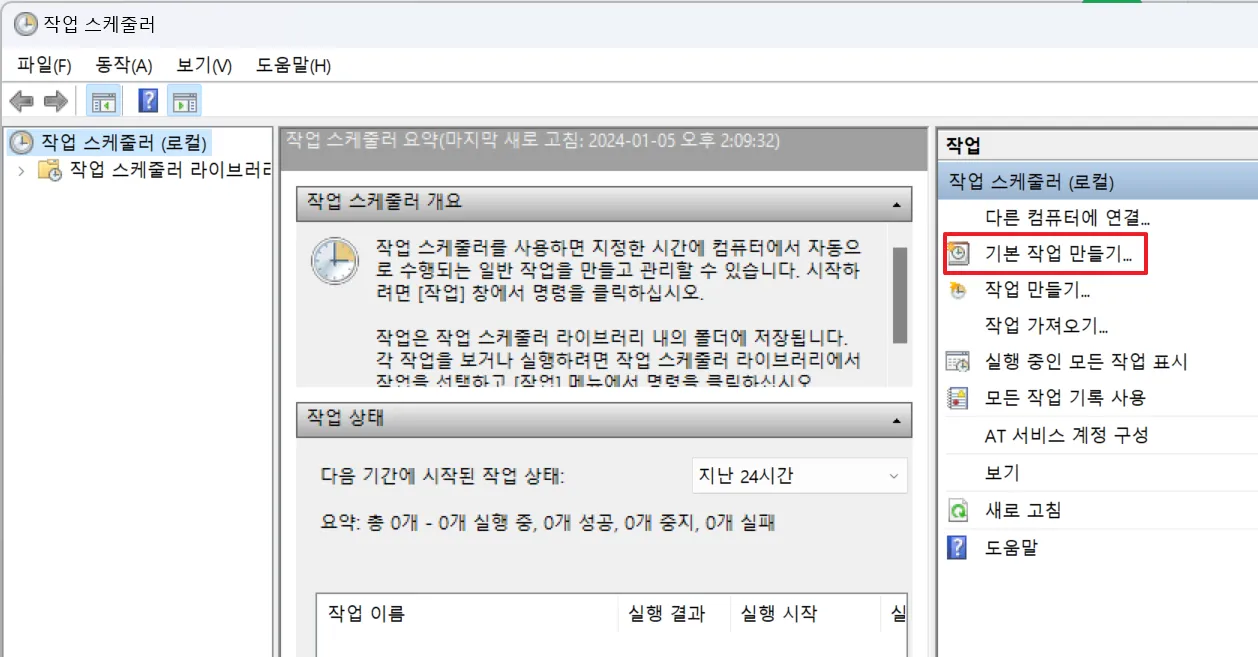

3. 기본 작업 만들기를 클릭합니다.

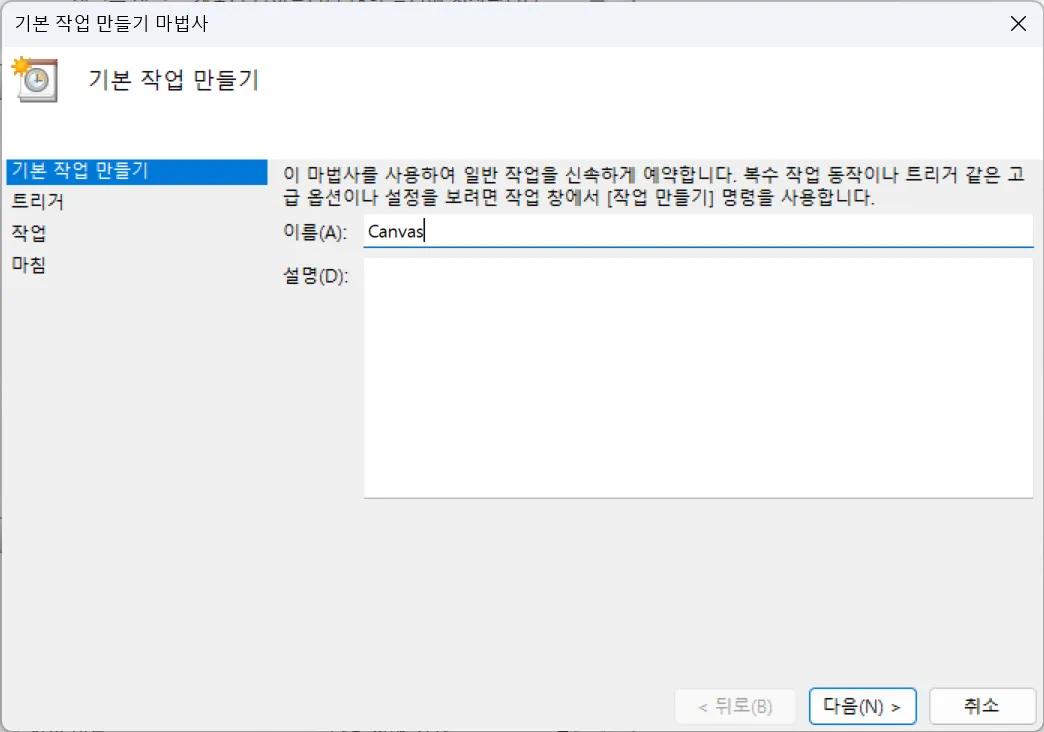

4. 기본 작업 만들기 단계에서 이름에 Canvas를 입력하고 다음을 클릭합니다.

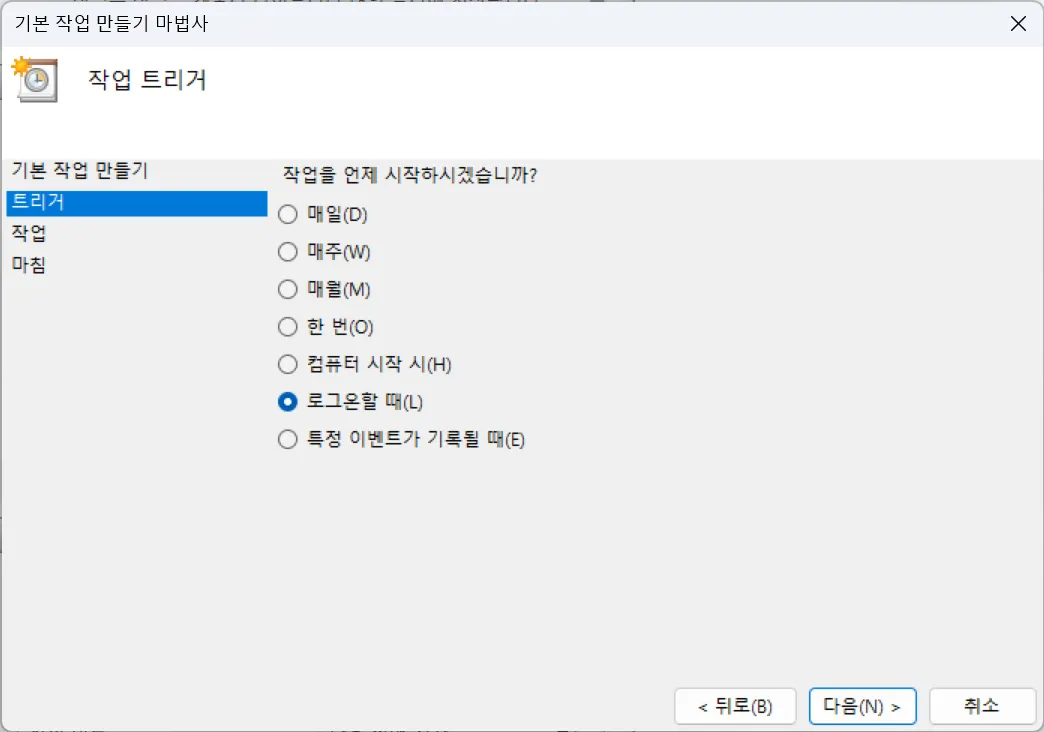

5. 트리거 단계에서 로그온할 때를 선택하고 다음을 클릭합니다.

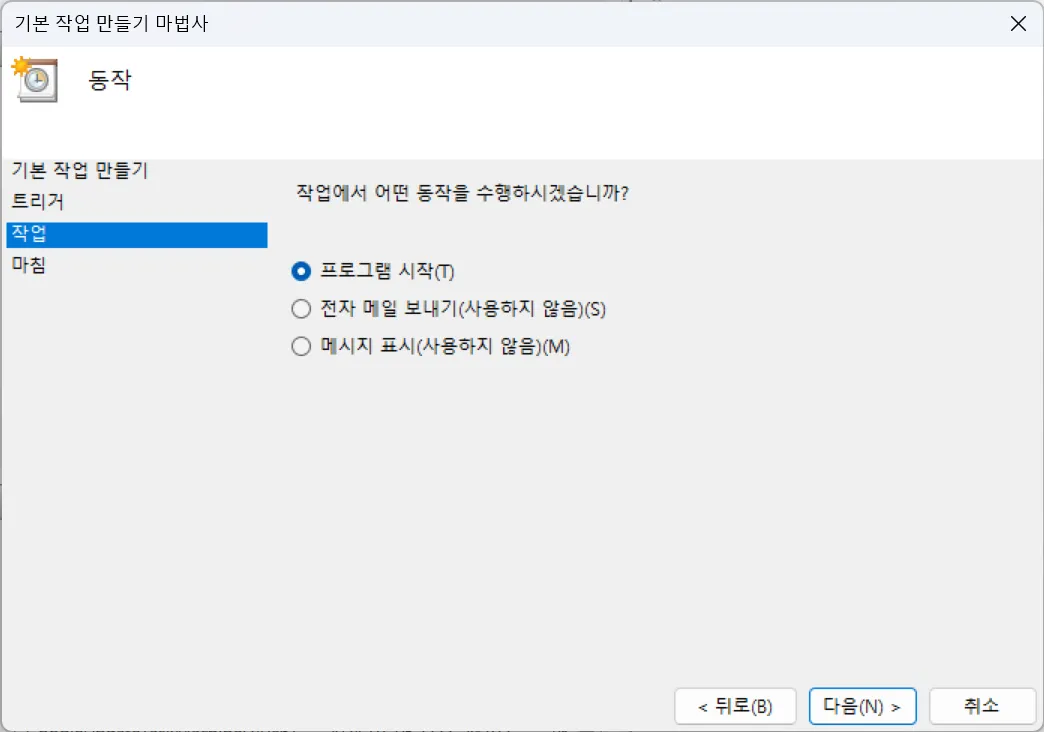

6. 작업 단계에서 프로그램 시작을 선택하고 다음을 클릭합니다.

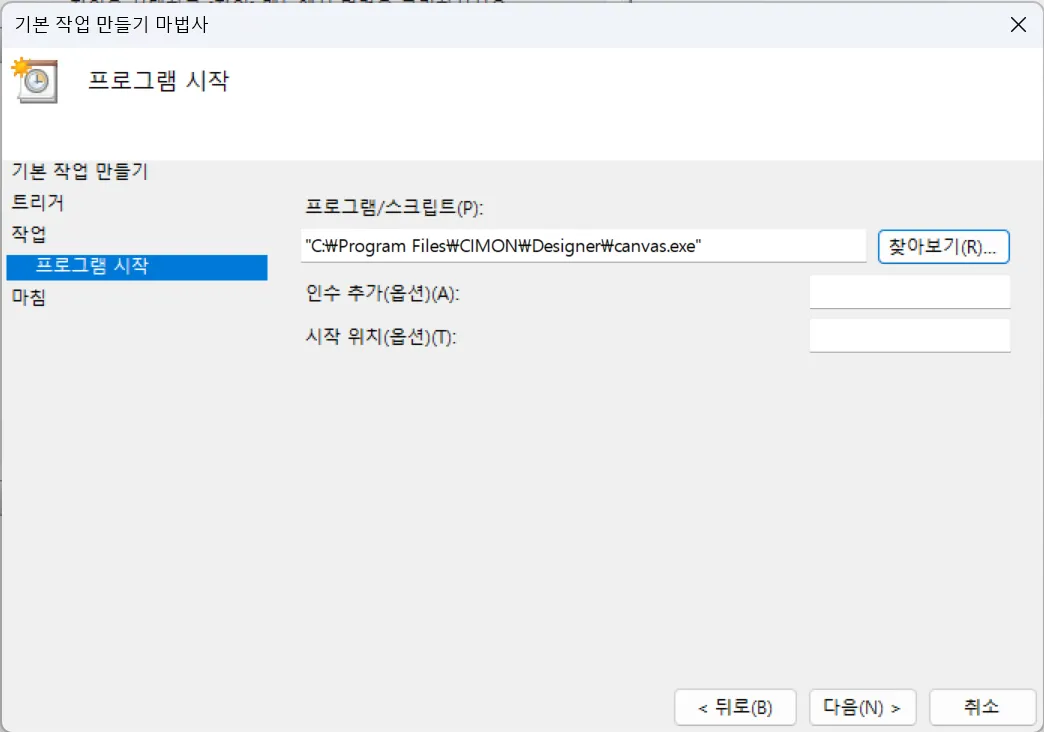

7. 프로그램 시작 단계에서 찾아보기를 클릭한 다음 CIMON Canvas가 설치된 경로에서 "Canvas.exe"를 선택합니다. 그 다음 다음을 클릭합니다.

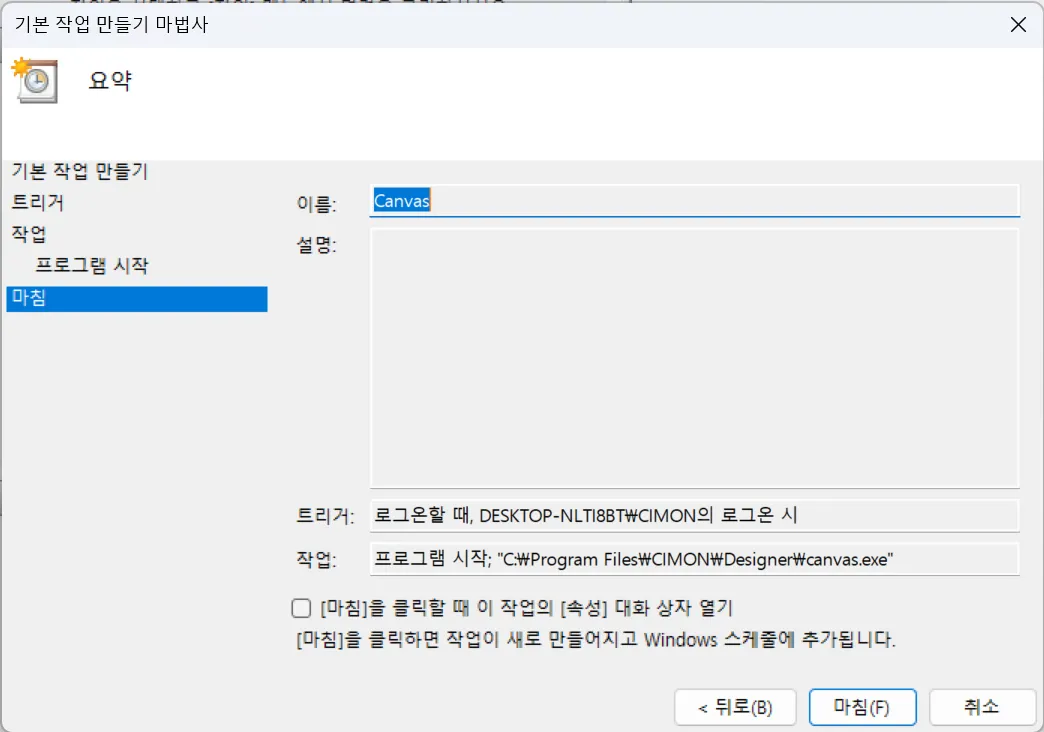

8. 마침 단계에서 마침을 클릭합니다.

종료

CIMON Canvas 프로그램을 종료하는 4가지 방법은 다음과 같습니다.

1. 단축키: [Alt] + [F4].

2. 우측 상단의 X 버튼 클릭

3. File > Exit 선택

4. 작업표시줄에서 CIMON Canvas 아이콘을 우클릭한 뒤 창 닫기를 클릭합니다.

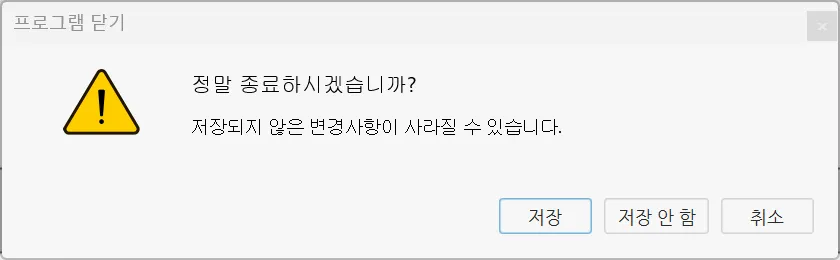

   만약 작업중이던 프로젝트가 저장되지 않았다면 저장 여부를 묻는 창이 표시됩니다.
