트렌드 소개

기능 설명

트렌트는 오브젝트에 할당된 태그의 값을 지정된 주기에 따라 추적하는 기능입니다. 태그 데이터 값의 변화 흐름은 펜을 통해 표시되며, 시간에 따라 기록되어 원하는 시간 범위 내의 값 변화를 확인할 수 있습니다. 오브젝트 하단의 제어 버튼을 이용하여 추가적인 기능을 사용할 수 있습니다. 추가적인 기능에는 트렌드의 CSV 파일 생성 기능, 시간대 조절, 트렌드 재생 및 일시정지 등이 있습니다.

디자이너 기능

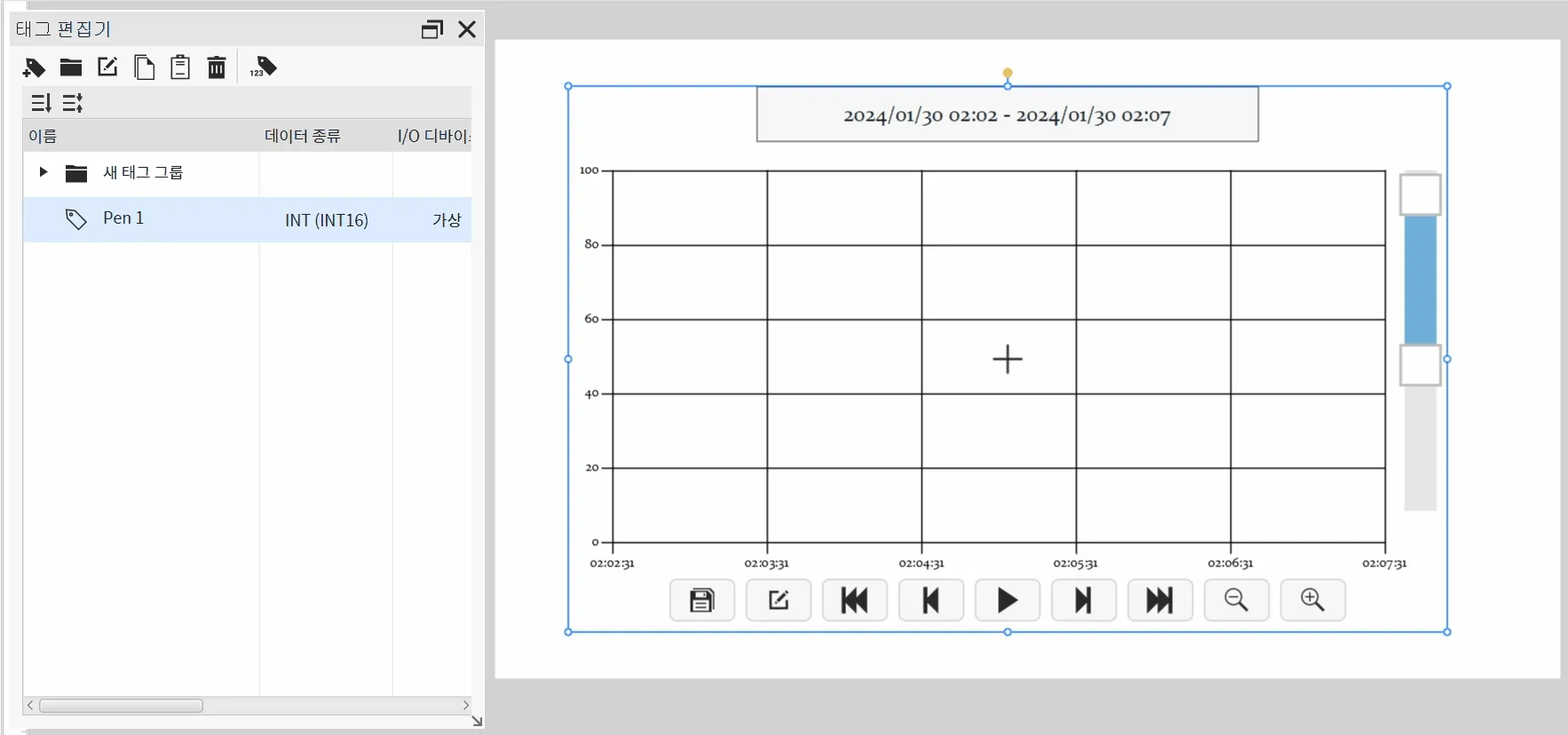

트렌드 오브젝트 하나에 최대 32개의 펜을 등록할 수 있습니다. 펜 당 하나의 태그를 지정할 수 있습니다. 트렌드는 삽입 > 트렌드 또는 트렌드 삽입 을 클릭하여 화면에 그릴 수 있습니다.

속성

사용자의 트렌드를 수정할 수 있습니다.

속성 창을 보려면 보기 > 속성 > 기본 속성, 형태, 변형, 동작 옵션의 체크박스를 체크해야 합니다.

기본 속성

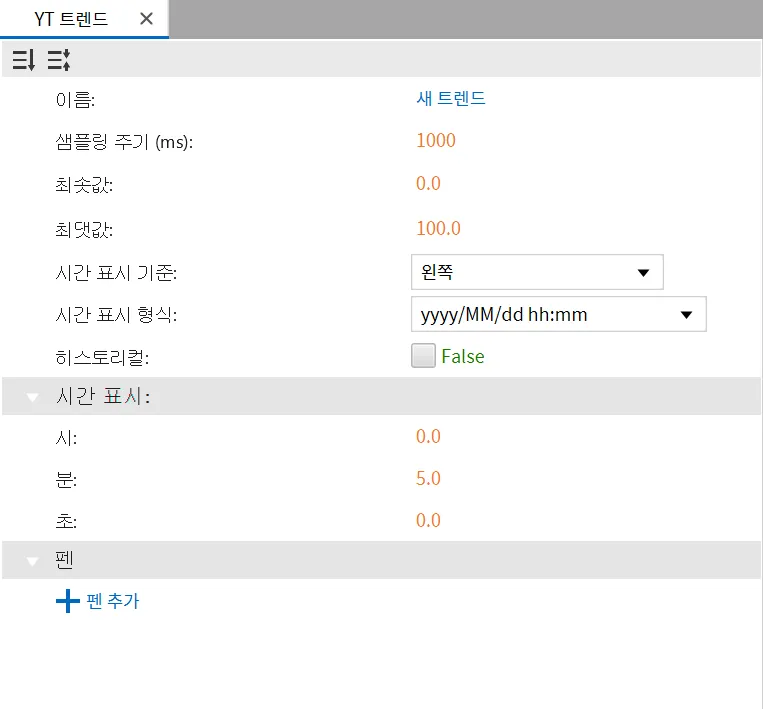

기본 속성은 트렌드 오브젝트에 표시될 내용과 형식을 설정하는데 사용됩니다.

펜

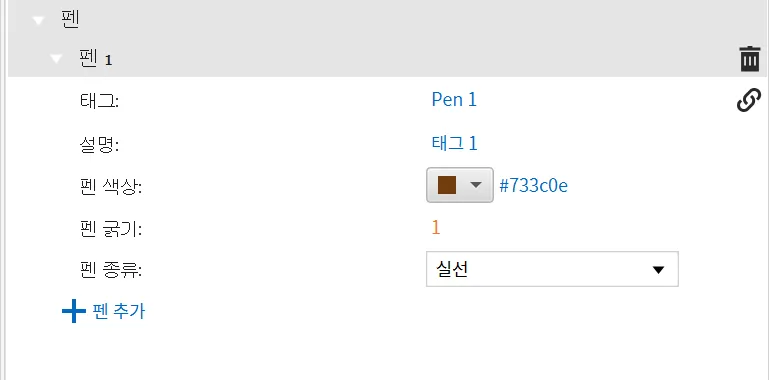

펜 설정은 사용자가 추적하고자 하는 태그를 어떻게 트렌드 오브젝트에 표시할지 결정합니다. 색상, 설명, 굵기, 종류 등을 설정할 수 있습니다.

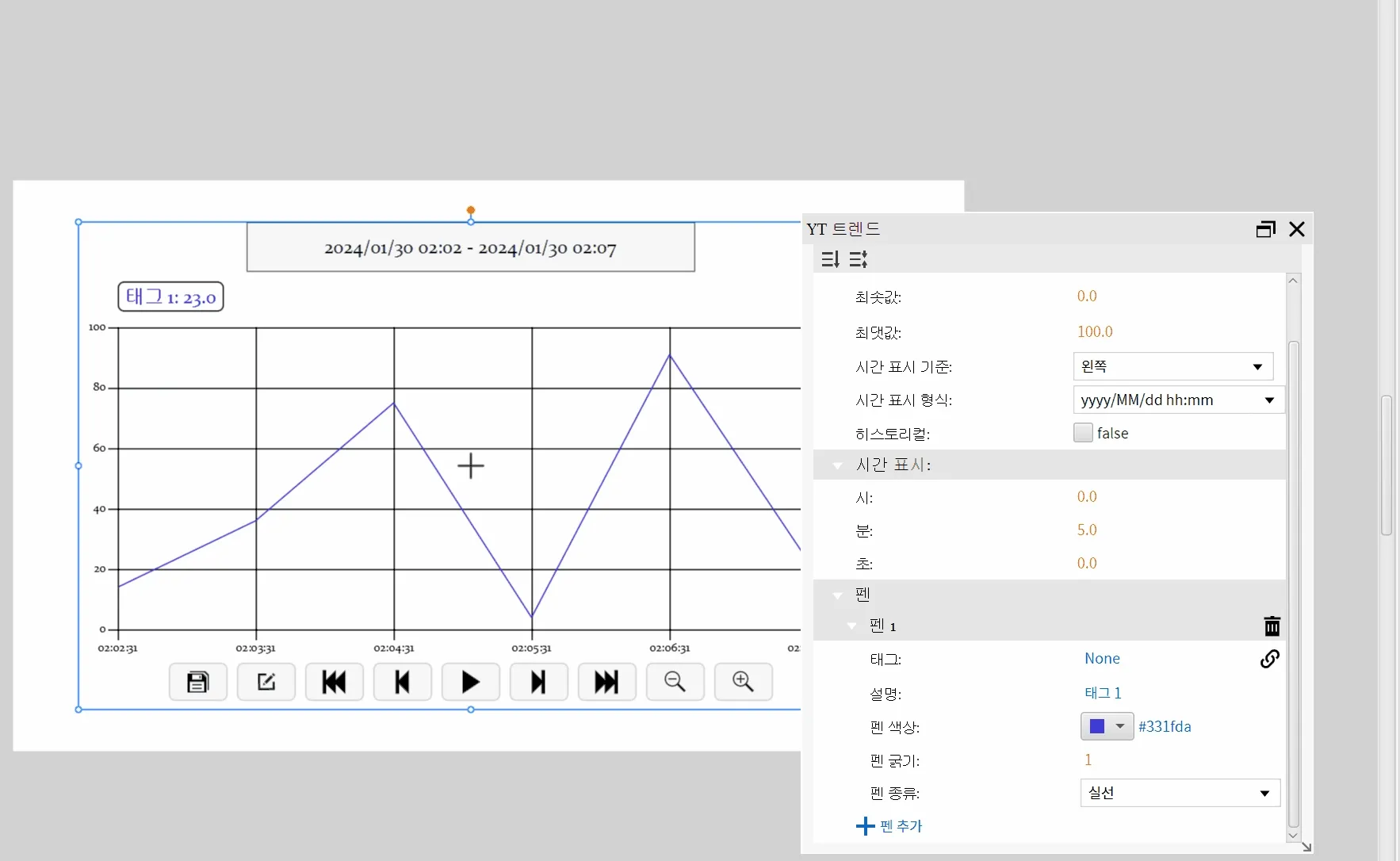

펜 추가를 클릭하여 새로운 펜을 트렌드에 등록할 수 있습니다. 펜에 태그를 연결하는 방법은 링크 아이콘을 클릭하여 태그 목록에서 선택하는 방법과 원하는 태그를 태그 속성에 드래그 및 드롭하여 연결하는 방법이 있습니다.

형태

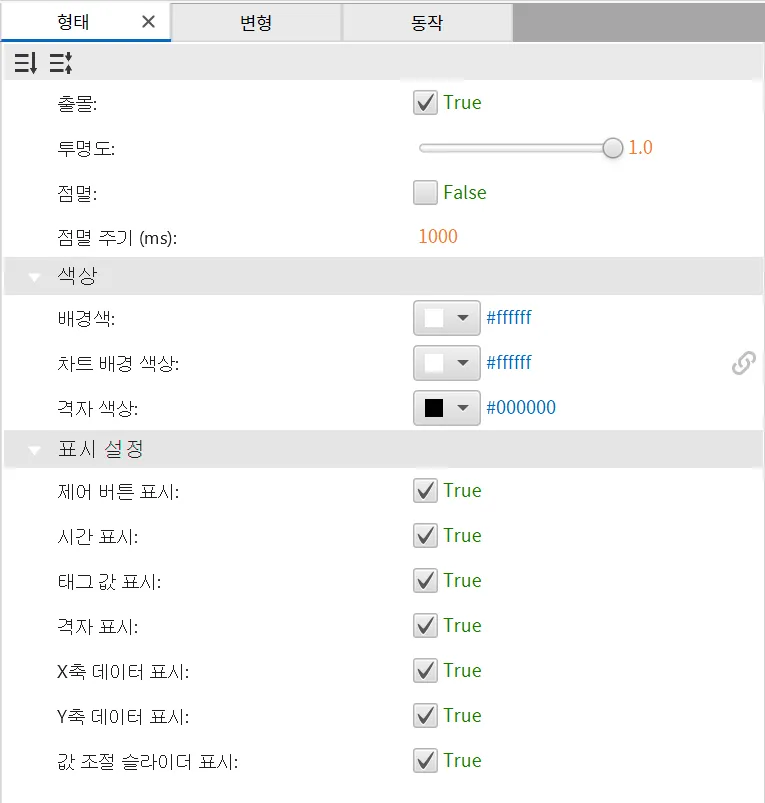

형태 탭에서는 오브젝트의 색상 및 옵션 표시 여부를 선택할 수 있습니다.

변형

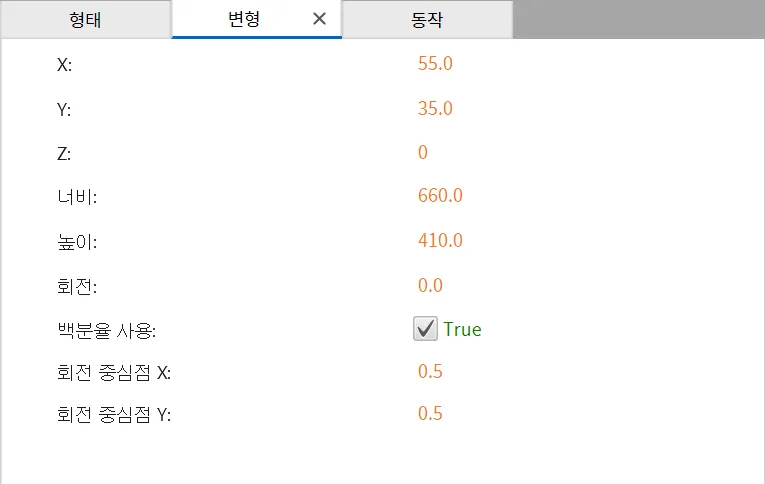

변형 탭에서는 오브젝트의 크기 및 외형에 대한 속성을 설정할 수 있습니다.

동작

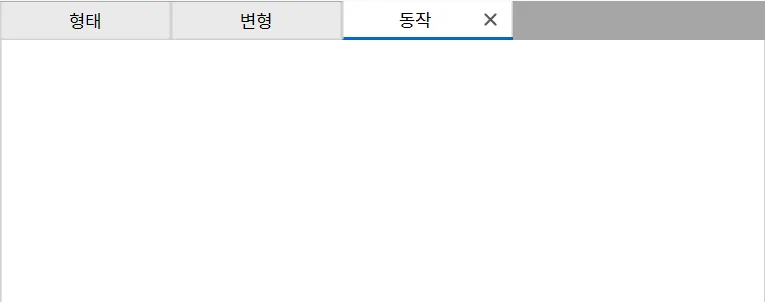

트렌드 오브젝트는 동작을 지원하지 않습니다.

런타임 기능

히스토리 관리

런타임 실행 도중, 사용자는 트렌드에 기록된 과거 데이터와 실시간 데이터를 원할 때마다 확인할 수 있습니다. 과거 데이터를 보고자 할 때, 프레임 단위 또는 직접 원하는 시간대를 지정하여 볼 수 있습니다. 트렌드가 실시간으로 값을 표시하는 걸 멈추고 특정 시간대의 값을 유심히 관찰해야 할 때, 일시정지 버튼을 눌러 트렌드가 업데이트 하는 걸 잠시 멈출 수 있습니다. 다시 재생 버튼을 눌러서 멈춰있던 동안의 트렌드를 확인할 수 있습니다.

특정한 시간대의 트렌드를 좀 더 확대하여 보거나, 전반적인 트렌드의 흐름을 보고 싶을 때 확대/축소 버튼을 눌러 배율을 조절할 수 있습니다.

표시 관리

트렌드에 펜이 많이 등록되어 특정한 펜의 값을 정확히 보기 어려울 때, 펜 이름을 터치하여 해당 펜의 화면 표시 여부를 결정할 수 있습니다.

CSV 생성

트렌드에 기록된 데이터는 사용자의 필요에 따라 CSV 파일로 저장할 수 있습니다. 이 파일은 USB, SD 카드, FTP 또는 Xpanel의 로컬 메모리*에 저장할 수 있습니다.

CSV 파일 생성은 트렌드 오브젝트에 있는 저장 아이콘을 클릭하며 진행이 가능합니다. 이 기능은 HMI 장비에서만 사용이 가능합니다.

안내: CIMON은 저장 위치로 USB 또는 SD 카드 사용을 권장합니다. 로컬에 저장하는 경우 SSH를 통해서만 접근할 수 있습니다. CSV 파일이 로컬 또는 FTP에 저장되는 경우, 해당 위치에 남아있는 저장공간이 1 GB 미만이면 파일이 생성되지 않습니다.
