통신 설정 소개

통신 설정 설명

CIMON HMI는 다양한 다른 PLC 혹은 HMI와 통신하여 관련 정보를 프로젝트에 표시합니다.

디자이너 기능

I/O 디바이스 편집기

I/O 디바이스 편집기는 [도구] - **[I/O 디바이스 편집기]**를 클릭하거나 툴바의 I/O 디바이스 편집기 열기… 아이콘을 클릭하여 열 수 있습니다. 새 디바이스를 생성하려면 + 아이콘을 누릅니다. 디바이스 통신 종류를 Ethernet 또는 Serial로 설정할 수 있습니다. 각 종류마다 사용 가능한 I/O 디바이스 목록이 다르게 표시됩니다.

Ethernet

Ethernet 디바이스는 HMI 장비와 통신 대상 장비간의 연결이 Ethernet을 통해 이루어질 때 설정하는 항목입니다. 사용자는 반드시 통신 대상 장비의 IP 주소를 입력해야 하며, 그 외 Ethernet 종류, 포트 등의 속성을 올바르게 설정해야 정상적으로 통신이 가능합니다. 선택한 프로토콜에 따라 PLC 종류를 설정할 수도 있습니다. 그 외에도 필요한 경우 문자열 인코딩, 문자열 인코딩 방법, 타임아웃, 재시도 횟수등의 설정을 할 수 있습니다.

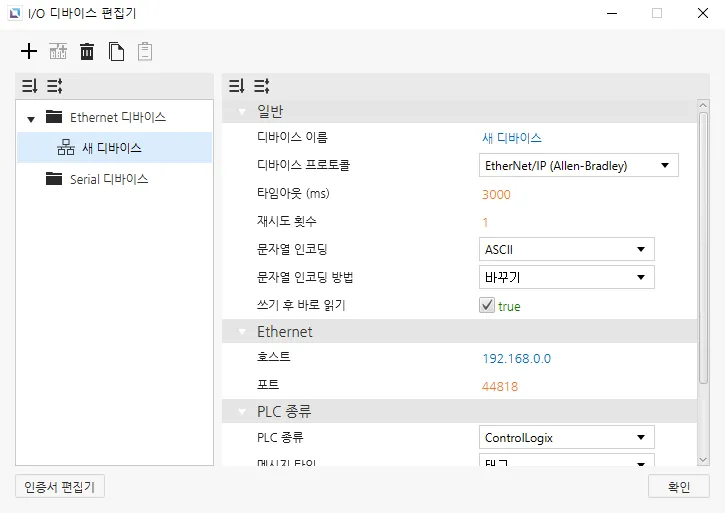

EtherNet/IP (Allen-Bradley)

Canvas는 EtherNet/IP (Allen-Bradley) 프로토콜을 사용하는 장비와의 통신을 지원합니다. PLC 종류에서 EtherNet/IP (Allen-Bradley)를 선택하고, 메시지 타입, Multiple Service 사용, Slot 번호 등의 옵션을 설정할 수 있습니다.

ControlLogix/CompactLogix SLC 매핑

어드레스 구조: [Symbol][File No.]:[Element No.]/[Bit No.]

이름	Symbol	Digital	Analog
BOOL (BOOL)	B	B0:0/0 - B999:999/31	B3:0 - B3:255
INT (WORD)	N	N0:0/0 - N999:999/15	N7:0 - N7:255
REAL (FLOAT)	F	F0:0/0 - F999:999/31	F8:0 - F8:255

• 잘못 설정된 내용이 존재하는 경우 PLC에서 에러코드를 회신합니다. 이 경우 설정을 다시 확인하여 주시기 바랍니다.

• 문자열 태그의 경우 INT (WORD) 영역만 설정할 수 있습니다.

• BOOL 및 REAL 영역은 BOOL 타입 또는 32-bit 길이의 태그에만 설정할 수 있습니다.

MicroLogix

• PCCC 매핑

어드레스 구조: [Symbol][File No.]:[Element No.]/[Bit No.]

Memory Area	Symbol	Analog	Digital	Address Notation	Access
Output	O	O:0.0 - O:0.30	O:0.0/0 - O:0.30/15	Decimal	R/W
Input	I	I:1.0 - I:1.30	I:1.0/0 - I:1.30/15	Decimal	R
Binary	B	B3:0 - B3:255	B3:0/0 - B3:255/15	Decimal	R/W
Integer	N	N7:0 - N7:255	N7:0/0 - N7:255/15	Decimal	R/W
Float	F	F8:0 - F8:255		Decimal	R/W
Status	S	S:0 - S:163	S:0/0 - S:163/15	Decimal	R

지원 영역

MicroLogix

Name	Symbol	Bit Range	Word Range
Output	O	O:0.0/0 – O:30.255/15	O:0.0 – O:30.255
Input	I	I:0.0/0 – I:30.255/15	I:0.0 – I:30.255
Status	S	S:0/0 – S:163/15	S:0 – S:163
Binary	B	B3:0/0 – B3:255/15 B9:0/0 – B255:255/15	B3:0/0 – B3:255/15 B9:0/0 – B255:255/15
Integer	N	N7:0/0 – N7:255/15 N9:0/0 – N255:255/15	N7:0 – N7:255 N9:0 – N255:255
Long	L	-	L9:0 – L255:255 UINT32, INT32 전용
Float	F	-	F8:0 – F255:255 Float 전용
String	ST	-	ST9:0 – ST255:255
Timer	T	T4:0.0/0 – T4:255.2/15 Txx:nn .0/15 Txx:nn .0/14 Txx:nn .0/13	T4:0.0 – T4:255.2 T9:0.0 - T255:255.2 Txx:nn .1 = Preset Value (PRE) Txx:nn .2 = Accumulated Value (ACC)
Counter	C	C5:0.0/0 – C5:255.2/15 Cxx:nn .0/15 Cxx:nn .0/14 Cxx:nn .0/13 Cxx:nn .0/12 Cxx:nn .0/11 Cxx:nn .0/10	C5:0.0 – C5:255.2 C9:0.0 – C255:255.2 Cxx:nn .1 = Preset (PRE) Cxx:nn .2 Accumulated Value (ACC)
Control	R	R6:0.0/0 – R6:255.2/15 Rxx:nn .0/15 Rxx:nn .0/14 Rxx:nn .0/13 Rxx:nn .0/12 Rxx:nn .0/11 Rxx:nn .0/10 Rxx:nn .0/9 Rxx:nn .0/8	R6:0.0 – R6:255.2 R9:0.0 – R255:255.2 Rxx:nn .1 = Length value Rxx:nn .2 = position value

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

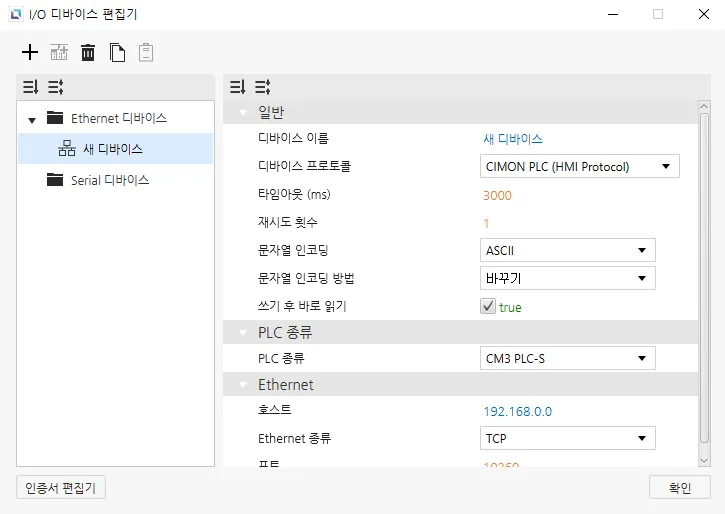

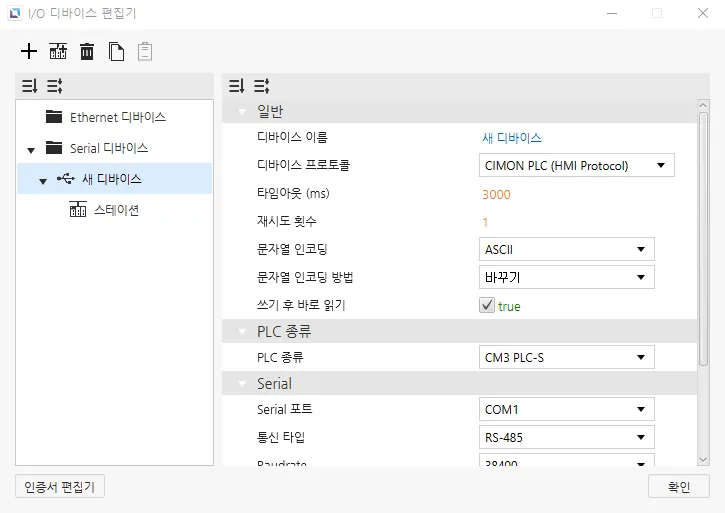

CIMON PLC (HMI Protocol)

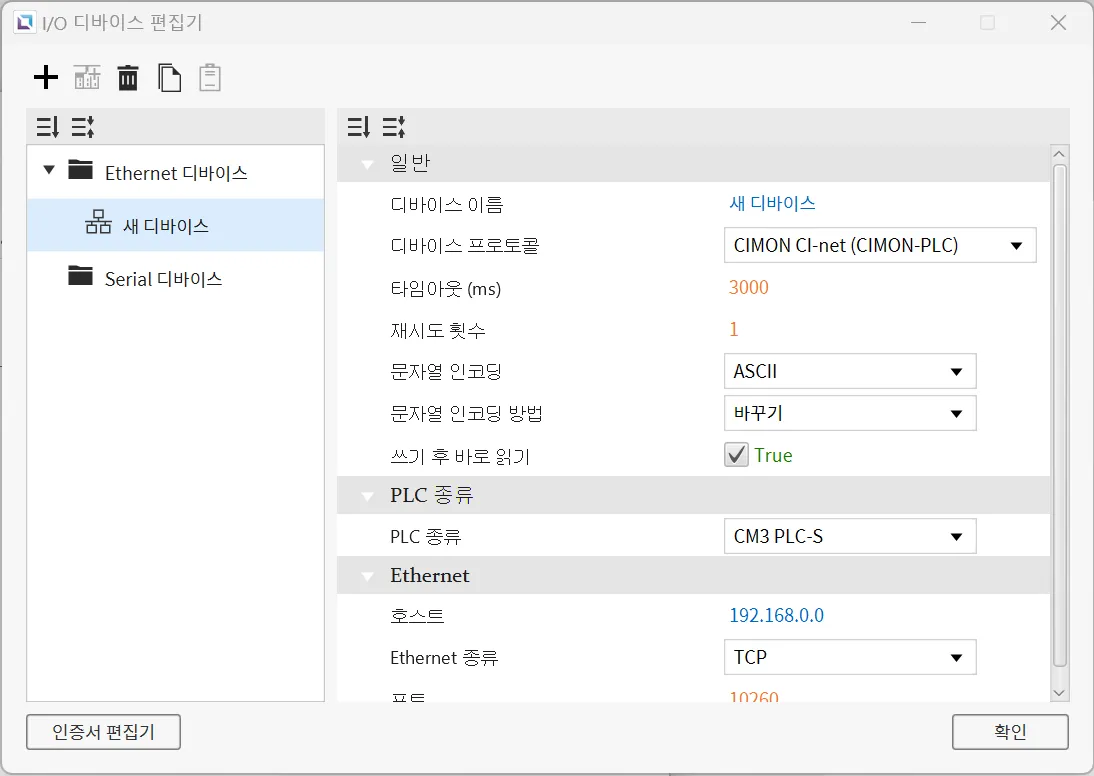

CIMON PLC (HMI Protocol) 는 I/O 디바이스 등록 시 기본적으로 선택되는 프로토콜입니다. 다른 CIMON PLC 장비와 통신하고자 할 때 사용합니다. 통신 대상 장비의 PLC 종류를 선택할 수 있습니다.

All CIMON PLCs

어드레스 구조: [Device][Element No.]

Name	Symbol	Digital	Analog
BOOL (BOOL)	M	M0000 - M999F	M0000 - M9990
INT (WORD)	D	D00000.0 - D31999.F	D00000 - D31999

모든 CIMON CPU는 D 디바이스의 BIT 읽기를 지원합니다. 단, 쓰기의 경우에는 CM1-UPnF 와 PLC-S Pro 만 가능합니다

지원 영역

Area	Device	Bit Range	Word Range	Access
Input	X	X0000 - X511F	X0000 - X5110	R/W
Output	Y	Y0000 - Y511F	Y0000 - Y5110	R/W
Binary	M	M0000 - M999F	M0000 - M9990	R/W
Binary	L	L0000 - L999F	L0000 - L9990	R/W
Non-Volatile Binary	K	K0000 - K999F	K0000 - K9990	R/W
Status	F	F0000 - F127F	F0000 - F1270	R
Timer	T	T0000 - T4095	-	R/W
Counter	C	C0000 - C4095	-	R/W
Control	S	S00 - S99	-
Integer	D	-	D00000 - D31999	R/W
Index	R	-	-
Timer - Current Count	TC	-	TC0000 - TC4099	R/W
Timer - Timer Set	TS	-	TS0000 - TS4099	R/W
Counter - Current Count	CC	-	CC0000 - CC4099	R/W
Counter - Count Set	CS	-	CS0000 - CS4099	R/W
Integer	Z	-	Z0000 - Z1023

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Fatek FBS

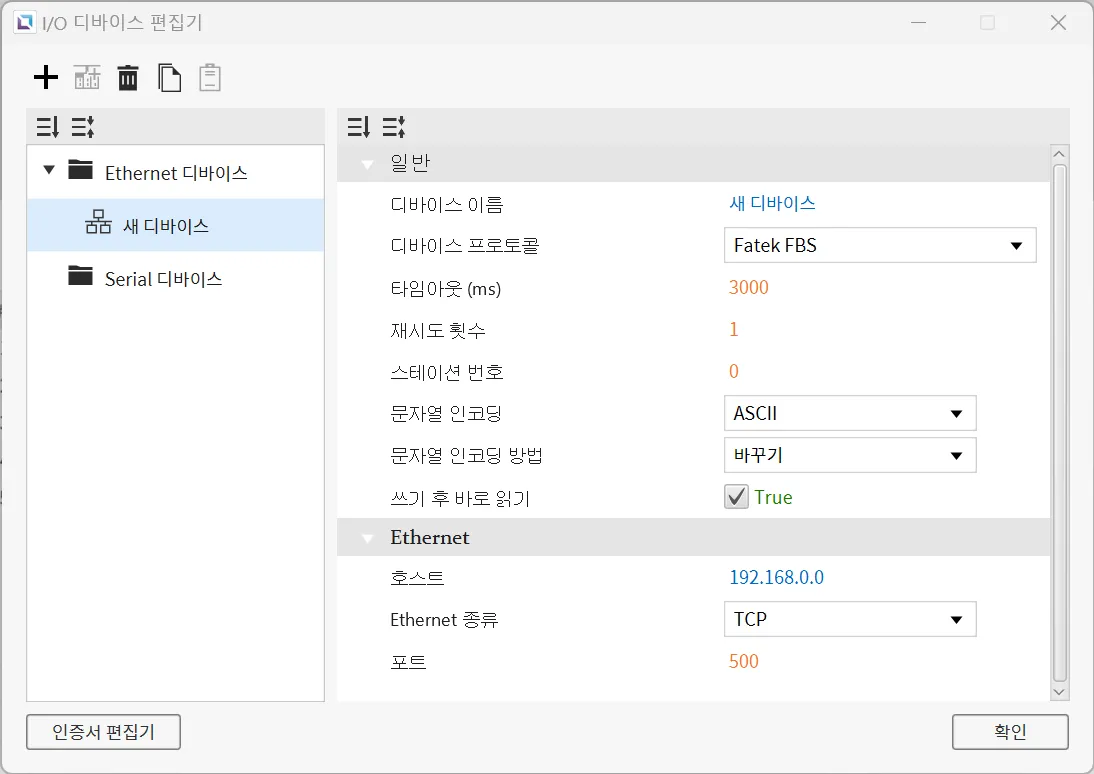

Canvas는 Fatek FBS 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 모든 Fatek PLC와 통신이 가능하며, 전용으로 설정해야 하는 항목은 없습니다.

지원 영역

Area	Symbol	Bit Range	Word Range (16-bit)	Word Range (32-bit)	Access
Input	X, WX, DWX	X0000 - X9999	WX0000 - WX9984	DWX0000 - DWX9968	R
Output	Y, WY, DWY	Y0000 - Y9999	WY0000 - WY9984	DWY0000 - DWY9968	R/W
Binary	M, WM, DWM	M0000 - M9999	WM0000 - WM9984	DWM0000 - DWM9968	R/W
Timer	T, WT, DWT	T0000 - T9999	WT0000 - WT9984	DWT0000 - DWT9968	R/W
Control	S, WS, DWS	S0000 - S9999	WS0000 - WS9984	DWS0000 - DWS9968	R/W
Timer Register	RT, DRT	-	RT0000 - RT9999	DRT0000 - DRT9998	R/W
Counter Register	RC, DRC	-	RC0000 - RC9999	DRC0000 - DRC9998	R/W
Control	R, DR	-	R00000 - R65535	DR00000 - DR65534	R/W
Data Register	D, DD	-	D00000 - D65535	DD00000 - DD65534	R/W
File Register	F, DF	-	F00000 - F65535	DF00000 - DF65534	R/W

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

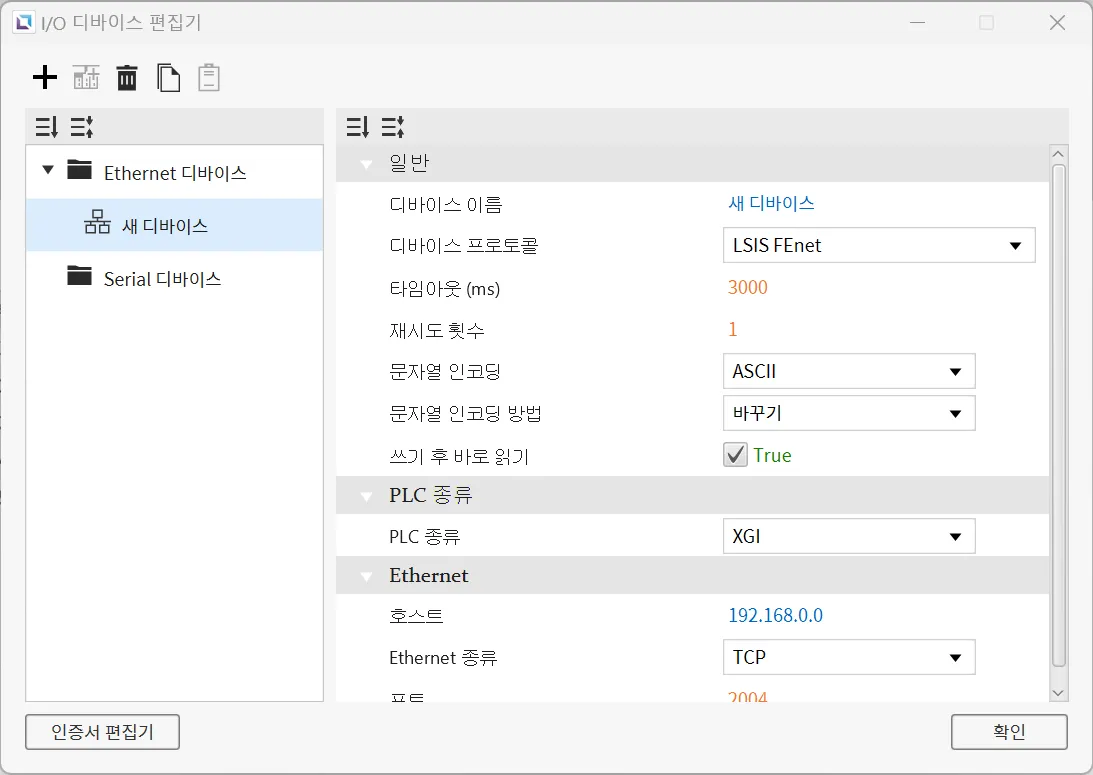

LSIS FEnet

Canvas는 LSIS FEnet 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. PLC 종류에서 대상 장비의 종류를 선택할 수 있습니다.

지원 영역

XGK (XGK-CPU* / XBM / XBC)

Name	Symbol	Bit Range	Word Range	Access
Input/Output	P	P00000 - P2047F	P0000 - P2047	R/W
Binary	M	M00000 - M2047F	M0000 - M2047	R/W
Binary	L	L000000 - L11263F	L00000 - L11263	R/W
Non-Volatile Binary	K	K00000 - K4095F	K0000 - K4095	R/W CPU가 XGK라면, BIT 범위는 "K00000 - K2047F" 이며 WORD 범위는 "K0000 - K2047" 입니다.
Status	F	F00000 - F2047F	F0000 - F2047	R
Timer	T	T0000 - T2047	-	R/W
Counter	C	C0000 - C2047	-	R/W
Control	S	-	-	-
Integer	D	-	D00000 - D32767	R/W
Index	R	-	R00000 - R32767	R/W XBM 은 R 과 ZR을 지원하지 않습니다. XBC는 R만 지원합니다. (XBC에서 R과 ZR은 동일한 영역입니다.)
Index	ZR	-	ZR00000 - ZR65535	R/W XBM 은 R 과 ZR을 지원하지 않습니다. XBC는 R만 지원합니다. (XBC에서 R과 ZR은 동일한 영역입니다.)
Timer - Current Count	T	-	T0000 - T2047	R/W
Counter - Current Count	C	-	C0000 - C2047	R/W
Comm. Data Register	N	-	N00000 - N21503	R/W
Integer	Z	-	Z000 - Z127	R/W

XGK (XGK-CPUSN / XGK-CPUHN / XGK-CPUUN)

Name	Symbol	Bit Range	Word Range	Access
Input/Output	P	P00000 - P4095F	P0000 - P4095	R/W
Binary	M	M00000 - M4095F	M0000 - M4095	R/W
Binary	L	L000000 - L11263F	L00000 - L11263	R/W
Non-Volatile Binary	K	K00000 - K4095F	K0000 - K4095	R/W
Status	F	F00000 - F4095F	F0000 - F4095	R
Timer	T	T0000 - T8191	-	R/W
Counter	C	C0000 - C4095	-	R/W
Control	S	-	S000 - S255	R/W
Integer	D	-	D000000 - D524287	R/W CPU가 XGK-CPUSN라면 WORD 범위는 "D000000 - D262143" 입니다.
Index	R	-	R00000 - R32767	R/W
Index	ZR	-	ZR000000 - ZR524287	R/W
Timer - Current Count	T	-	T0000 - T8191	R/W
Counter - Current Count	C	-	C0000 - C4095	R/W
Comm. Data Register	N	-	N00000 - N21503	R/W
Integer	Z	-	Z000 - Z255	R/W
Special Module Register	U	-	U00.00 - U7F.31	R/W CPU가 XGK-CPUSN라면 WORD 범위는 "U00.00 - U3F.31" 입니다.

XGI

Name	Symbol	Bit Range	Byte Range	Word Range	DWord Range	QWord Range	Access
Input Points	I	%IX000.00.00 - %IX127.15.63	%IB000.00.0 - %IB127.15.7	%IW000.00.0 - %IW127.15.3	%ID000.00.0 - %ID127.15.1	%IL000.00.0 - %IL127.15.0	R/W
Output Points	Q	%QX000.00.00 - %QX127.15.63	%QB000.00.00 - %QB127.15.7	%QW000.00.00 - %QW127.15.3	%QD000.00.0 - %QD127.15.1	%QL000.00.0 - %QL127.15.0	R/W
Automatic Variable	A	%AX0000000 - %AX8388607	%AB0000000 - %AB1048575	%AW000000 - %AW524287	%AD000000 - %AD262143	%AL000000 - %AL131071	R/W
Direct Variable	M	%MX0000000 - %MX4194303	%MB0000000 - %MB524287	%MW000000 - %MW262143	%MD000000 - %MD131071	%ML00000 - %ML65535	R/W
Direct Variable	R	%RX0000000 - %RX524287	%RB00000 - %RB65535	%RW00000 - %RW32767	%RD00000 - %RW16383	%RL0000 - %RL8191	R/W
Direct Variable	W	%WX0000000 - %WX8388607	%WB0000000 - %WB1048575	%WW000000 - %WW524287	%WD000000 - %WD262143	%WL000000 - %WL131071	R/W
System Flag	F	%FX00000 - %FX65535	%FB0000 - %FB8191	%FW0000 - %FW4095	%FD0000 - %FD2047	%FL0000 - %FL1023	R
PID Flag	K	%KX000000 - %KX134399	%KB00000 - %KB16799	%KW0000 - %KW8399	%KD0000 - %KD4299	%KL0000 - %KL2199	R/W
HS Link Flag	L	%LX000000 - %LX180223	%LB00000 - %LB22527	%LW00000 - %LW11263	%LD0000 - %LD5631	%LL0000 - %LL2815	R/W
Analog Refresh Flag	U	%UX0.00.000 - %UX7.15.511	%UB0.00.000 - %UB7.15.63	%UW0.00.000 - %UW7.15.31	%UD0.00.000 - %UD7.15.15	%UL0.00.000 - %UL7.15.7	R/W
P2P Parameters Flag	N	%NX000000 - %NX401407	%NB00000 - %NB50175	%NW00000 - %NW25087	%ND00000 - %ND12543	%NL0000 - %NL6271	R/W

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

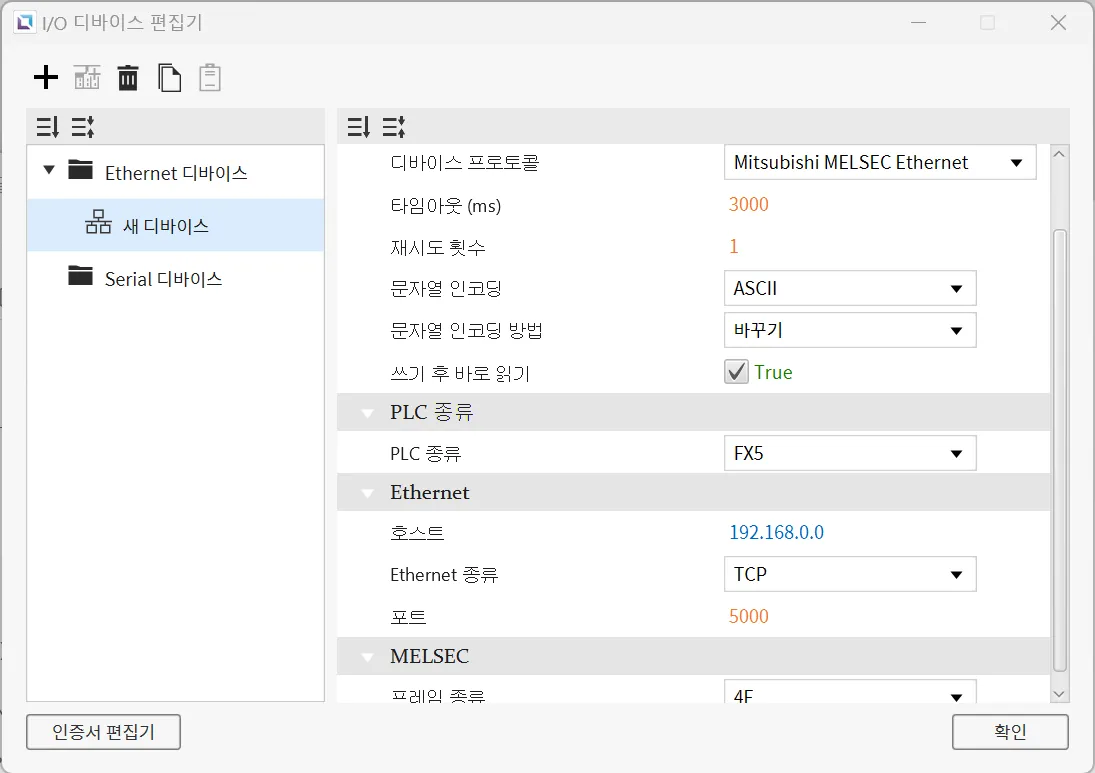

Mitsubishi MELSEC Ethernet

Canvas는 Mitsubishi MELSEC Ethernet 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. PLC 종류에서 대상 장비의 종류를 선택할 수 있습니다. 프레임 종류 또한 설정할 수 있습니다.

지원 영역

Name	Symbol	Bit Range	Word Range	Address Number System	Access
Input	X	X0000 - X1757 (1777)	-	Octal	R
Output	Y	Y0000 - Y1757	-	Octal	R
Internal Relay	M	M0000 - M7659	-	Decimal	R/W
Latching Relay	L	L0000 - L7659	-	Decimal	R/W
Annunciator	F	F000 - F107	-	Decimal	R/W
Edge Relay	V	V0000 -V2029	-	Decimal	R/W
Link Relay	B	B000 - B0EF	-	Hexadecimal	R/W iQ-F FX5 미지원
Step Relay	S	S0000 - S4079	-	Decimal	R/W
Timer Contact	TS	TS000 - TS496	-	Decimal	R/W
Timer Coil	TC	TC000 - T496	-	Decimal	R/W
Retentive Timer Contact	SS	SS00 - SS00	-	Decimal	R/W
Retentive Timer Coil	SC	SC00 - SC00	-	Decimal	R/W
Counter Contact	CS	CS000 - CS240	-	Decimal	R/W
Counter Coil	CC	CC000 - CC240	-	Decimal	R/W
Link Special Relay	SB	SB000 - SB1EF	-	Hexadecimal	R/W
Special Relay	SM	SM0000 - SM9979	-	Decimal	R/W
Data Register	D	-	D0000 - D7999	Decimal	R/W
Link Register	W	-	W000 - W1FF	Hexadecimal	R/W
Timer CV	TN	-	TN000 - TN511	Decimal	R/W
Retentive Timer CV	SN	-	SN00 - SN15	Decimal	R/W
Counter CV	CN	-	CN000 - CN255	Decimal	R/W
Link Special Register	SW	-	SW000 - SW1FF	Hexadecimal	R/W
Special Register	SD	-	SD00000 - SD11999	Decimal	R/W

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Modbus TCP

Canvas는 Modbus TCP 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. Swap 항목에서 필요한 데이터 범위에 따라 필요한 항목에 체크를 하여 설정할 수 있습니다. 또한 Unit identifier를 설정하여 통신하고자 하는 대상 장비를 정확히 지정할 수 있습니다.

지원 영역 및 펑션코드

일반적인 목적에 사용되는 메모리 영역은 다음 표와 같습니다. 실제 사용 가능한 범위는 통신 대상 장비의 매뉴얼을 참고하여 주시기 바랍니다.

Symbol은 어드레스 시작 부분에 위치해야 하는 값입니다.

Area	Symbol	Analog Tag	Digital Tag	Read	Write
Coil	0		000001 - 029991	1	5
Input	1		100001 - 129999	2
Holding Register	4	400001 - 429999		3	6, 162
Input Register	3	300001 - 329999		4

1. Symbol은 숫자로 인식되지 않습니다. 예를 들어 400100과 40100은 Holding Register 내의 동일한 어드레스 100을 의미합니다.

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

EtherNet/IP (ODVA)

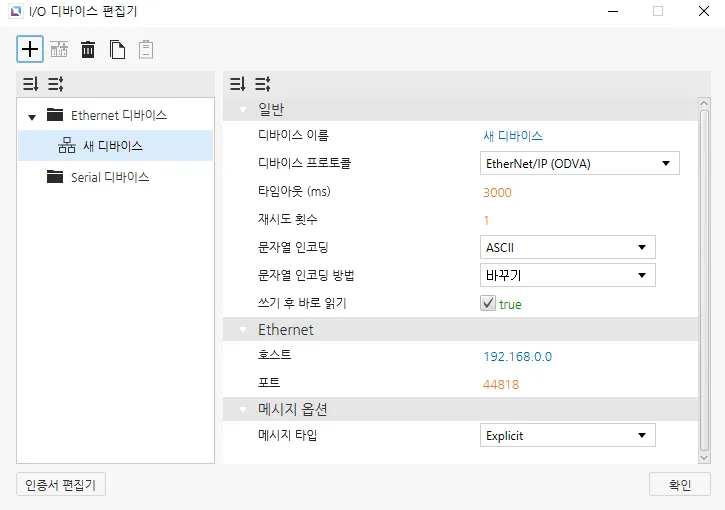

Canvas는 EtherNet/IP (ODVA) 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 메시지 타입 옵션을 설정할 수 있습니다.

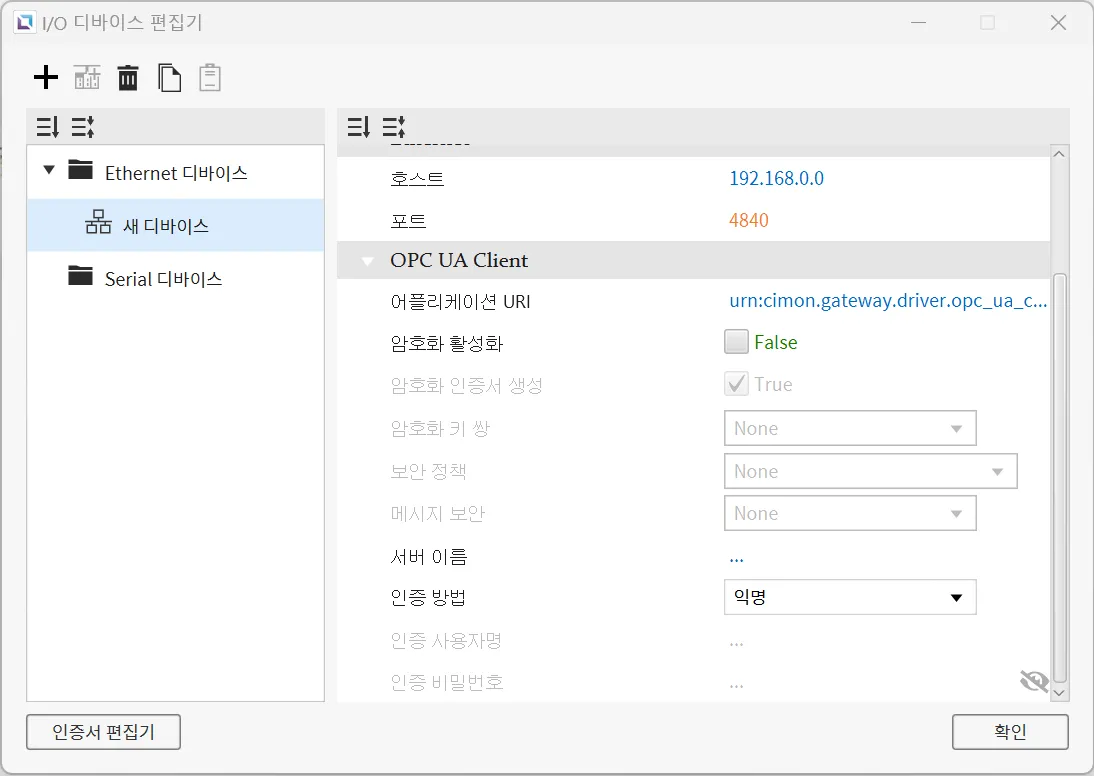

OPC UA Client

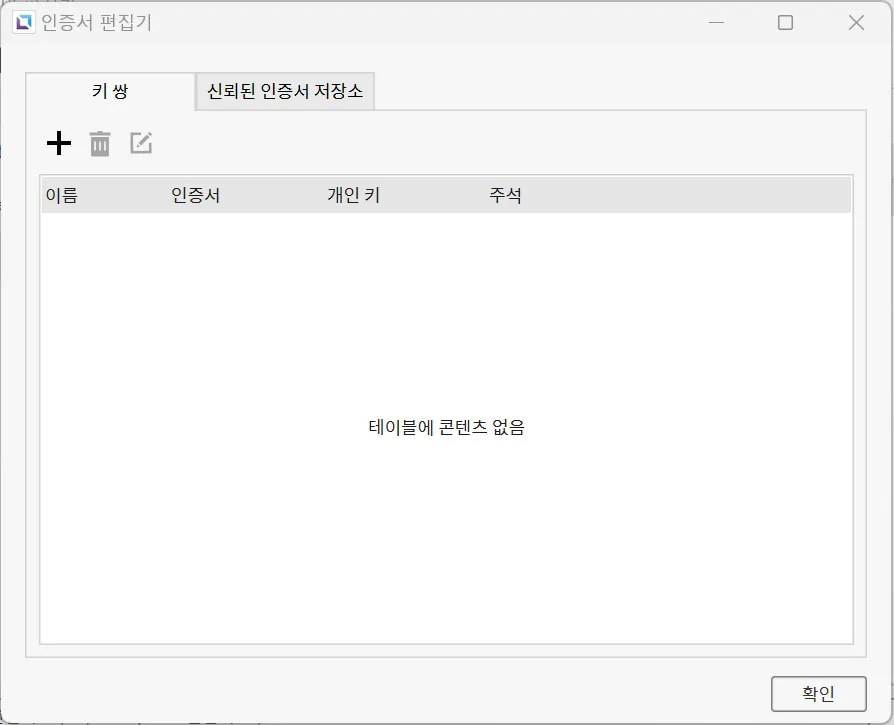

Canvas는 OPC UA Client 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 사용자는 암호화 활성화 옵션을 통해 보안 기능을 강화할 수 있으며, 그 외 보안 정책과 인증 방법을 설정할 수 있습니다.

Omron FINS

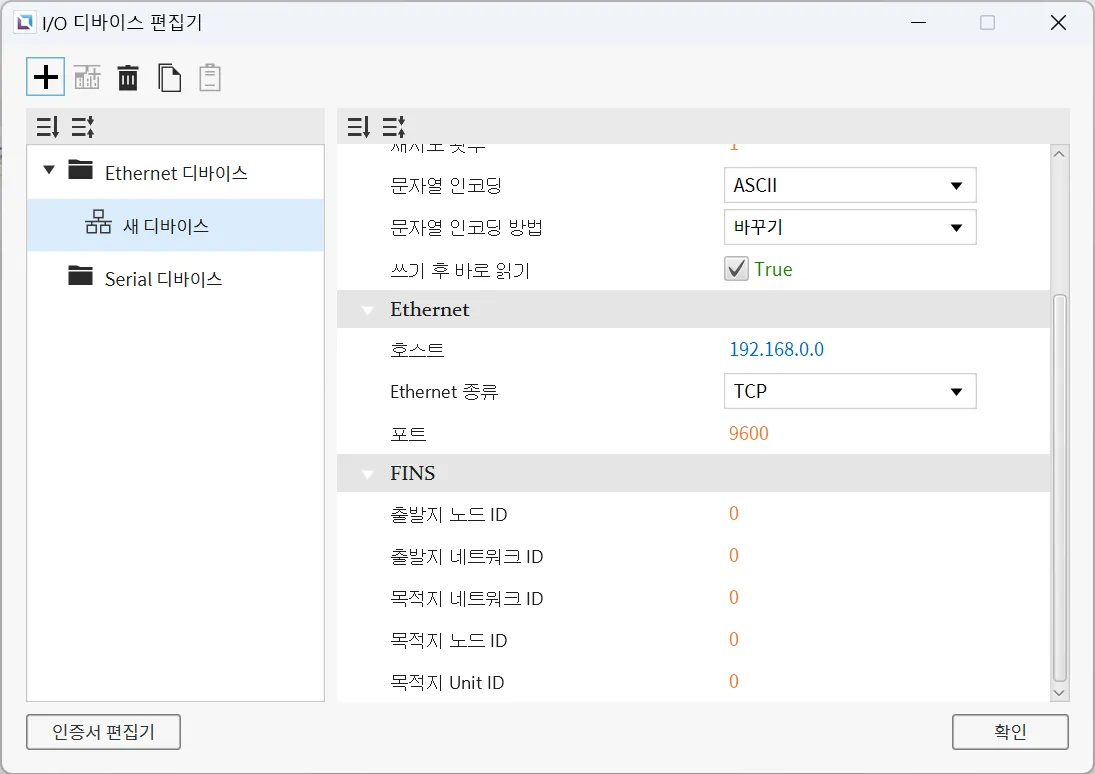

Canvas는 Omron FINS 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 정상적인 통신을 위하여 FINS 영역의 속성들을 올바르게 설정해야 합니다.

지원 영역

CS1/CJ1

Name	Symbol	Bit Range	Word Range	Address Number System	Access
Auxiliary Relay	A	A000.00 - A447.15	A000 - A447	Decimal	R
		A448.00 - A959.15	A448 - A959	Decimal	R/W
Common I/O	CIO	CIO0000.00 - CIO6143.15	CIO0000 - CIO6143	Decimal	R/W
Counter	CV	-	CV0000 - CV4095	Decimal	R/W
Counter Status	CC	CC0000 - CC4095	-	Decimal	R/W
Data Memory	D	D00000.00 - D32767.15	D00000 - D32767	Decimal	R/W
Expansion Data Memory	E	E0.00000.00 - EC_32767.15	E0.00000 - EC_32767	E{Bank number}_{start addr.} Bank number: Hexadecimal Start address: Decimal	R/W
Holding Relay	H	H0000.00 - H1535.15	H0000 - H1535	Decimal	R/W
Index Register	IR	-	IR00 - IR15	Decimal	R/W
Timer	TV	-	TV0000 - TV4095	Decimal	R/W
Timer Status	TC	TC0000 - TC4095	-	Decimal	R/W
Working Relay	W	W000.00 - W511.15	W000 - W511	Decimal	R/W

CJ2

Name	Symbol	Bit Range	Word Range	Address Number System	Access
Auxiliary Relay	A	A000.00 - A447.15	A000 - A447	Decimal	R
		A448.00 - A1471.15	A448 - A1471	Decimal	R/W
		A10000.00 - A11535.15	A10000 - A11535	Decimal	R/W
Common I/O	CIO	CIO0000.00 - CIO6143.15	CIO0000 - CIO6143	Decimal	R/W
Counter	CV	-	CV0000 - CV4095	Decimal	R/W
Counter Status	CC	CC0000 - CC4095	-	Decimal	R/W
Data Memory	D	D00000.00 - D32767.15	D00000 - D32767	Decimal	R/W
Expansion Data Memory	E	E0.00000.00 - EC_32767.15	E0.00000 - EC_32767	E{Bank number}_{start addr.} Bank number: Hexadecimal Start address: Decimal	R/W
Holding Relay	H	H0000.00 - H1535.15	H0000 - H1535	Decimal	R/W
Index Register	IR	-	IR00 - IR15	Decimal	R/W
Timer	TV	-	TV0000 - TV4095	Decimal	R/W
Timer Status	TC	TC0000 - TC4095	-	Decimal	R/W
Working Relay	W	W000.00 - W511.15	W000 - W511	Decimal	R/W

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Proface GPEthernet

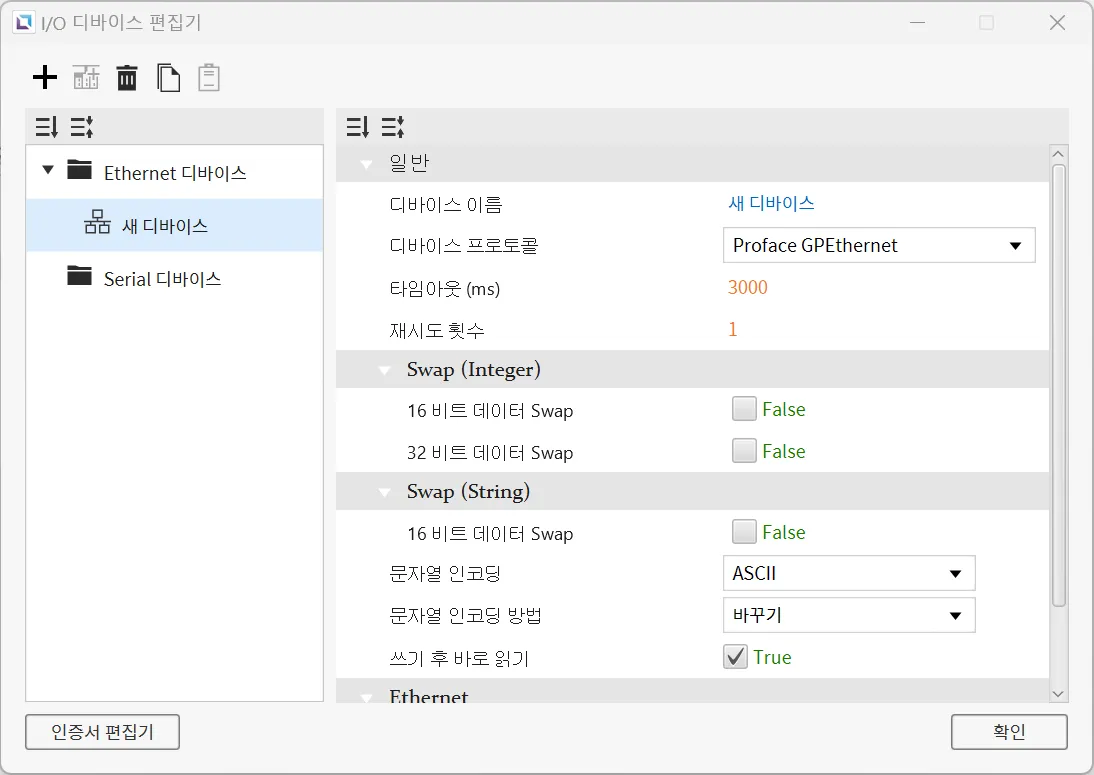

Canvas는 Proface GPEthernet 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. Swap 기능을 지원합니다.

지원 영역

Name	Symbol	Bit Range	Word Range	Address Number System	Access
-	-	-	0000 - 8191	Decimal	R/W

다음 영역은 접근이 불가능한 영역입니다.

• Address < 20

• 2032 < Address < 2096

• 8191 < Address

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Siemens S7

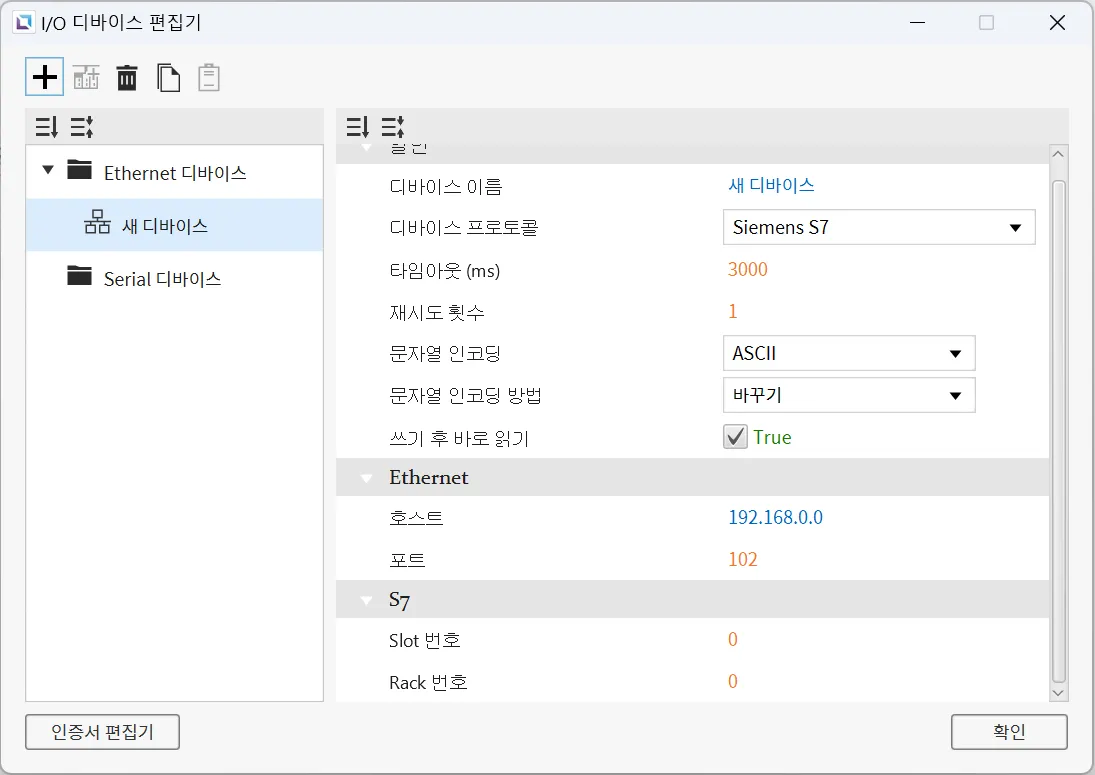

Canvas는 Siemens S7 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 올바른 Slot 번호와 Rack 번호를 설정해야 통신이 가능합니다.

Supported Symbols

Name	Symbol	Bit Range	Word Range	Address Number System	Access
Process Inputs	I	I0.0 - I1023.7 (Max 65535.7)	I0 - I1023 (Max 65535)	Decimal	R/W
Process Outputs	Q	Q0.0 - Q1023.7 (Max 65535.7)	Q0 - Q1023 (Max 65535)	Decimal	R/W
Merkers	M	M0.0 - M4095.7 (Max 65535.7)	M0 - M4095 (Max 65535)	Decimal	R/W
DB	DB	DB0,0.0 - DB65535,65535.7	DB0,0 - DB65535,65535	Decimal	R/W
Counters	C	-	C0 - C65535	Decimal	R/W
Timer	T	-	T0 - T65535	Decimal	R/W

S7 1200/1500 유의사항:

• Global DB에만 접근이 가능합니다.

• S7 1200/1500의 DB 영역에 접근하려면 PLC 소프트웨어 (TIA Portal) 에서 추가적인 설정이 필요합니다.

• Optimized block access 옵션이 해제된 상태여야 합니다.

1. 좌측의 “Program Blocks” 하단에 있는 DB를 선택한 다음 [Alt + Enter]를 입력합니다. (또는 우클릭 메뉴에서 “Properties…”를 선택합니다.)
2. Optimized block access의 체크박스를 해제합니다.

• Access level이 “Full access”로 설정되어야 합니다. 또한 “Connection mechanisms”는 “PUT/GET”을 허용해야 합니다.

1. 좌측의 창에서 CPU Project를 선택한 뒤 [Alt + Enter]를 입력합니다. (또는 우클릭 메뉴에서 “Properties…”를 클릭합니다.)
2. “Full access” 를 선택하고 “Permit access with PUT/GET …” 체크박스를 선택합니다.

통신 케이블 결선

이 인터페이스는 10BaseT/100BaseTX에 관한 IEEE802.3 표준을 만족합니다. 결선은 다음 이미지와 표를 참고하여 주시기 바랍니다.

RJ45 Connector	RJ45 Jack

Direct Cable: Host ↔︎ HUB

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Orange/White	1
	2	Orange	Orange	2
	3	Green/White	Green/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Green	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Crossover Cable: Host ↔︎ Host

Cable	No.	Color	Color	No.	Cable
	1	Orange/White	Green/White	1
	2	Orange	Green	2
	3	Green/White	Orange/White	3
	4	Blue	Blue	4
	5	Blue/White	Blue/White	5
	6	Green	Orange	6
	7	Brown/White	Brown/White	7
	8	Brown	Brown	8

Serial

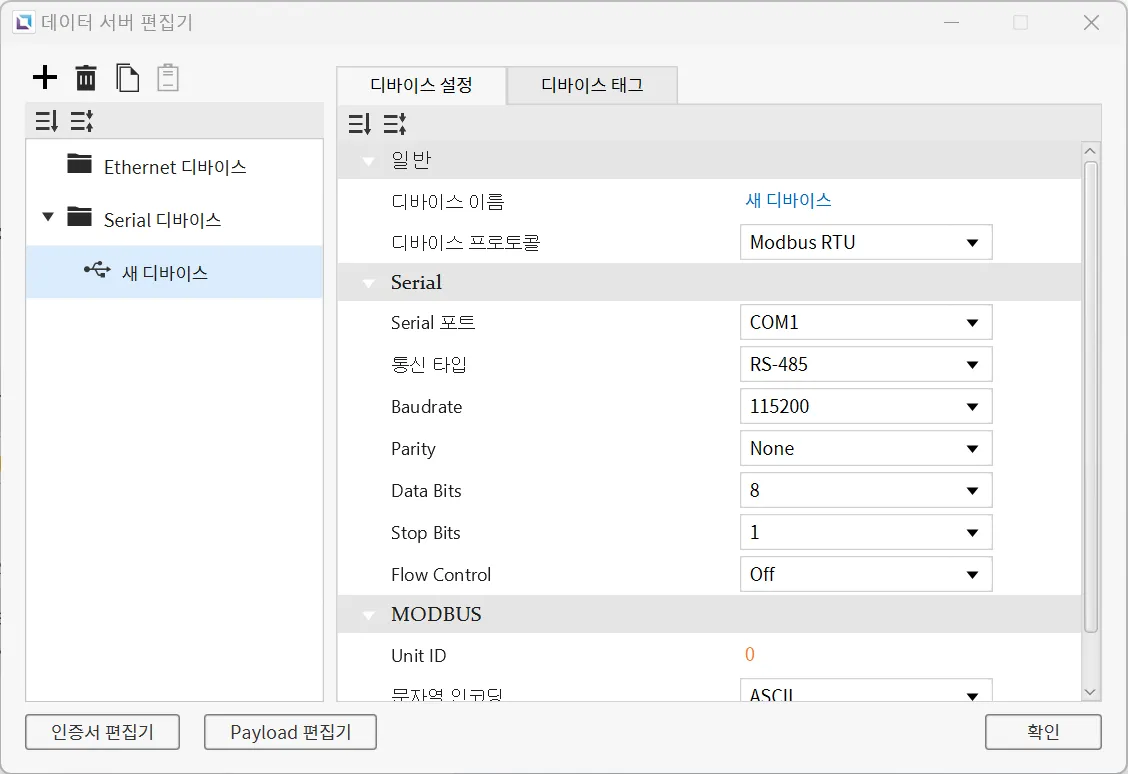

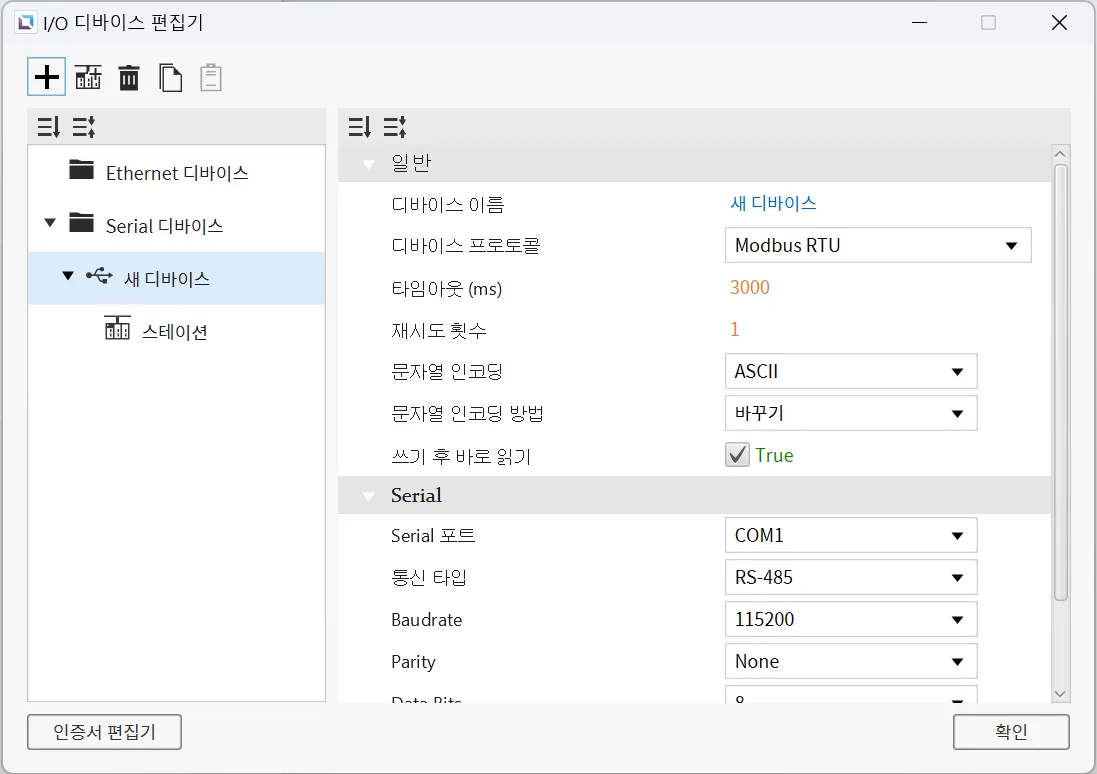

Serial 디바이스는 HMI 장비와 통신 대상 장비간의 연결이 Serial 케이블을 통해 이루어질 때 설정하는 항목입니다. 사용자는 HMI에서 사용하고자 하는 Serial 포트를 선택해야 하며, 그 통신 타입과 Baudrate 또한 설정해야 합니다. 그 외에도 타임아웃, 재시도 횟수등의 설정이 가능합니다.

선택한 프로토콜에 따라 PLC 종류를 설정할 수도 있습니다. 그 외에도 필요한 경우 문자열 인코딩, 문자열 인코딩 방법, 타임아웃, 재시도 횟수등의 설정을 할 수 있습니다.

Allen-Bradley DF-1

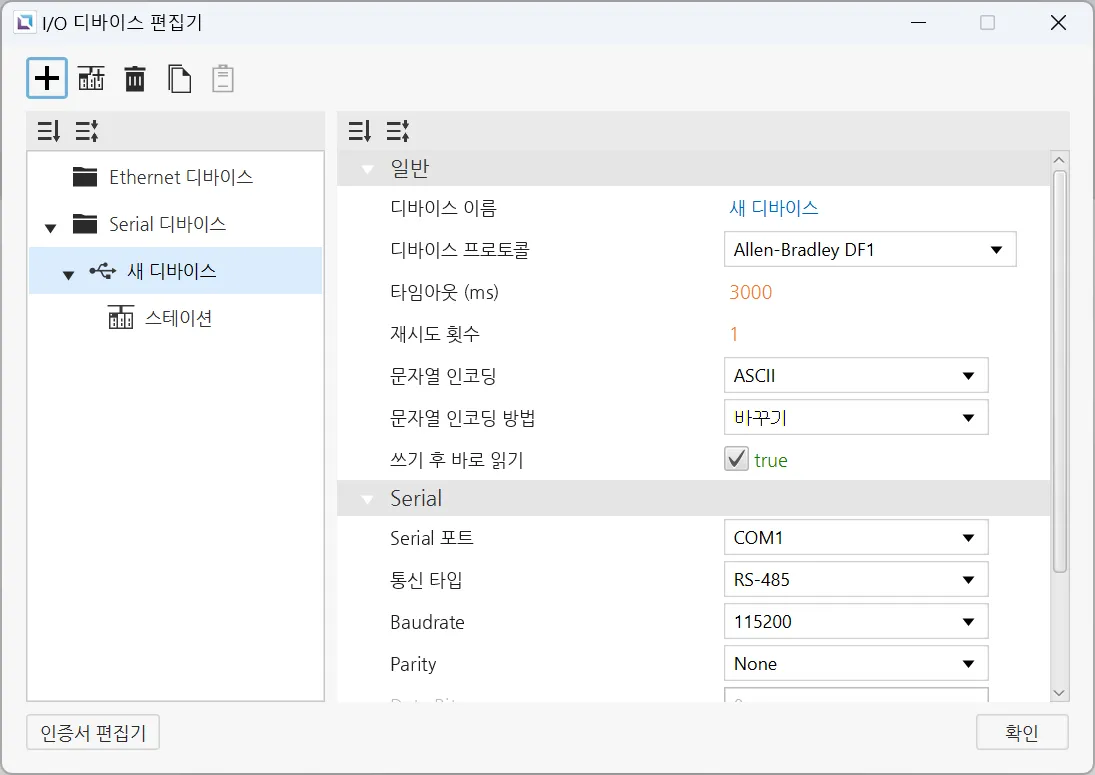

Canvas는 Allen-Bradley DF-1 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 오류 감지와 Flow Control 등을 설정할 수 있습니다.

지원 형식

Name	Symbol	Digital	Analog
BOOL (BOOL)	B	B0:0/0 - B999:999/31	B3:0 - B3:255
INT (WORD)	N	N0:0/0 - N999:999/15	N7:0 - N7:255
REAL (FLOAT)	F	F0:0/0 - F999:999/31	F8:0 - F8:255

지원 영역

Name	Symbol	Bit Range	Word Range
Output	O	O:0.0/0 – O:30.255/15	O:0.0 – O:30.255
Input	I	I:0.0/0 – I:30.255/15	I:0.0 – I:30.255
Status	S	S:0/0 – S:163/15	S:0 – S:163
Binary	B	B3:0/0 – B3:255/15 B9:0/0 – B255:255/15	B3:0/0 – B3:255/15 B9:0/0 – B255:255/15
Integer	N	N7:0/0 – N7:255/15 N9:0/0 – N255:255/15	N7:0 – N7:255 N9:0 – N255:255
Float	F	-	F8:0 – F255:255 Float only.
Long	L	-	L9:0 – L255:255 UINT32, INT32 only.
String	ST	-	ST9:0 – ST255:255
Timer	T	T4:0.0/0 – T4:255.2/15 Txx:nn .0/15 Txx:nn .0/14 Txx:nn .0/13	T4:0.0 – T4:255.2 T9:0.0 - T255:255.2 Txx:nn .1 = Preset Value (PRE) Txx:nn .2 = Accumulated Value (ACC)
Counter	C	C5:0.0/0 – C5:255.2/15 Cxx:nn .0/15 Cxx:nn .0/14 Cxx:nn .0/13 Cxx:nn .0/12 Cxx:nn .0/11 Cxx:nn .0/10	C5:0.0 – C5:255.2 C9:0.0 – C255:255.2 Cxx:nn .1 = Preset (PRE) Cxx:nn .2 Accumulated Value (ACC)
Control	R	R6:0.0/0 – R6:255.2/15 Rxx:nn .0/15 Rxx:nn .0/14 Rxx:nn .0/13 Rxx:nn .0/12 Rxx:nn .0/11 Rxx:nn .0/10 Rxx:nn .0/9 Rxx:nn .0/8	R6:0.0 – R6:255.2 R9:0.0 – R255:255.2 Rxx:nn .1 = Length value Rxx:nn .2 = position value

통신 케이블 결선

케이블 1761-CBL-PM02 사용

CIMON PLC

Canvas의 기본 프로토콜입니다. PLC 종류에서 CIMON PLC 종류를 선택할 수 있습니다.

통신 설정: PLC

Setting	Details
통신 모듈	다음 모듈 중 하나를 사용하는 경우, CICON에서 통신 모듈 설정을 진행해야 합니다. CM1 - CN01M CM1 - CN01S CM3 - SP02ERS CM3 - SP02ERR CM3 - SP02ERC CM3 - SP02ERSC BPnnMxxx - U [CH 1] 탭은 RS232C 통신을 위한 탭이며, [CH 2] 탭은 RS422/485 통신을 위한 탭입니다. 모든 통신 파라미터는 Canvas에서 설정한 내용과 같아야 합니다. 설정을 완료한 다음에는 [쓰기] 버튼을 눌러 통신 모듈에 설정 값을 적용합니다. 이 때는 반드시 CICON과 PLC가 연결된 상태여야 합니다.
CPU 내장 통신포트	PLC CPU에 내장된 통신 포트를 사용한다면 CICON에서 PLC 파라미터 창을 통해 포트 설정을 해야 합니다. 이 설정은 다음 모델에 한해 설정이 가능합니다. CM1 - XP Series CM1 - CP Series BPnnMxxx - S PLC-S 모든 통신 설정은 Canvas의 설정과 동일해야 합니다.

한림 로더

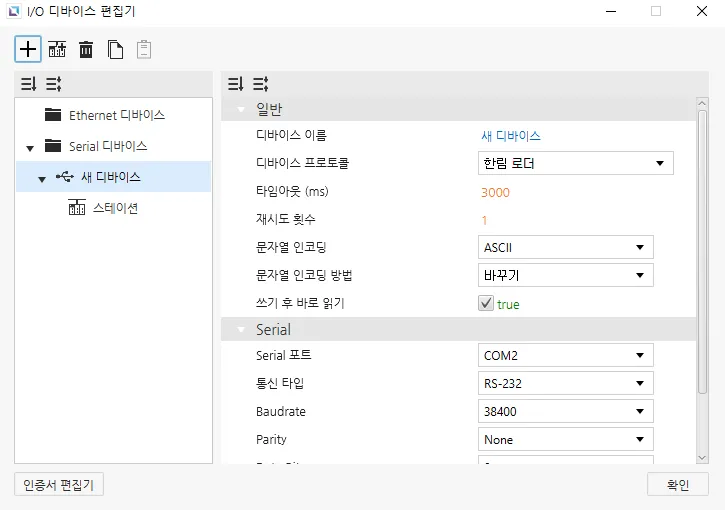

Canvas는 해당 프로토콜을 지원하는 다른 장비와의 통신을 지원합니다. RS-232 통신만 지원하며, 스테이션 번호 등은 별도로 설정하지 않습니다.

지원 영역

Area	Symbol	Analog Tag	Digital Tag	Access
External Input	X	X0000 - X5110	X0000 - X511F	R/W
External Output	Y	Y0000 - Y5110	Y0000 - Y511F	R/W
Internal Relay	M	M0000 - M9990	M0000 - M999F	R/W
Internal Relay	L	L0000 - L9990	L0000 - L999F	R/W
Latch Relay	K	K0000 - K9990	K0000 - K999F	R/W
Flags	F	F0000 - F1270	F0000 - F127F	R
Timer Output	T	-	T0000 - T4095	R/W
Timer PV	TC	TC0000 - TC4095	-	R/W
Timer SV	TS	TS0000 - TS4095	-	R/W
Counter Output	C	-	C0000 - C4095	R/W
Counter PV	CC	CC0000 - CC4095	-	R/W
Counter SV	CS	CS0000 - CS4095	-	R/W
Data Memory	D	D00000 - D31999	-	R/W

통신 케이블 결선

Model	Image
eXT07/nXT07 COM1: RS-422/485 COM2: RS-232C
eXT10/12/15 COM1: RS-422/485 COM2: RS-232C COM3: RS-232C	COM1 COM2 COM3

위 이미지는 Xpanel의 RS-232C와 RS-422/485 포트의 핀을 설명한 이미지입니다. PLC 측의 핀은 해당 장비의 매뉴얼을 참고하여 주시기 바랍니다.

RS-232C 포트의 경우 Xpanel은 표준 DB9 RS-232C 핀 배열을 사용합니다.

LSIS Cnet

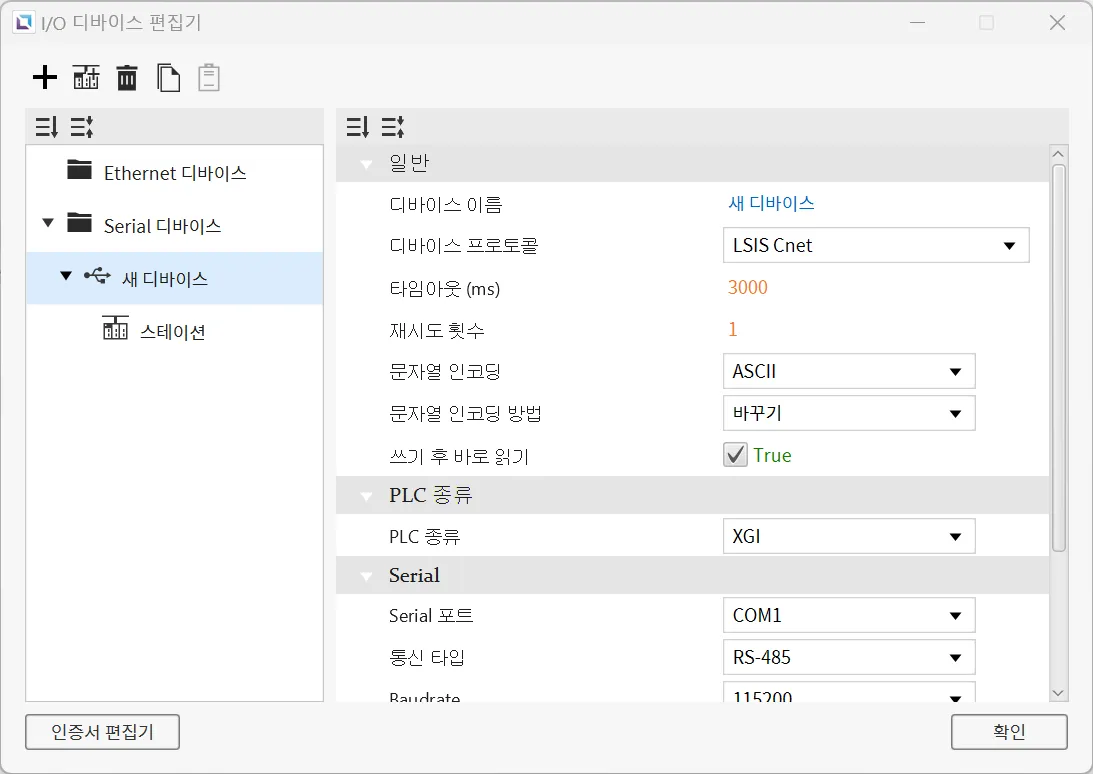

Canvas는 LSIS Cnet 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. PLC 종류 또한 설정이 가능합니다.

XGK (XGK-CPU* / XBM / XBC)

Name	Symbol	Bit Range	Word Range	Access
Input/Output	P	P00000 - P2047F	P0000 - P2047	R/W
Binary	M	M00000 - M2047F	M0000 - M2047	R/W
Binary	L	L000000 - L11263F	L00000 - L11263	R/W
Non-Volatile Binary	K	K00000 - K4095F	K0000 - K4095	R/W CPU가 XGK라면 BIT 범위는 "K00000 - K2047F" 이며, WORD 범위는 "K0000 - K2047" 입니다.
Status	F	F00000 - F2047F	F0000 - F2047	R
Timer	T	T0000 - T2047	-	R/W
Counter	C	C0000 - C2047	-	R/W
Control	S	-	-	-
Integer	D	-	D00000 - D32767	R/W
Index	R	-	R00000 - R32767	R/W XBM은 R, ZR영역을 지원하지 않습니다. XBC는 R 영역만 지원합니다. (R 과 ZR 은 XBC 내에서 동일 영역으로 취급됩니다.)
Index	ZR	-	ZR00000 - ZR65535	R/W XBM은 R, ZR영역을 지원하지 않습니다. XBC는 R 영역만 지원합니다. (R 과 ZR 은 XBC 내에서 동일 영역으로 취급됩니다.)
Timer - Current Count	T	-	T0000 - T2047	R/W
Counter - Current Count	C	-	C0000 - C2047	R/W
Comm. Data Register	N	-	N00000 - N21503	R/W
Integer	Z	-	Z000 - Z127	R/W

XGK (XGK-CPUSN / XGK-CPUHN / XGK-CPUUN)

Name	Symbol	Bit Range	Word Range	Access
Input/Output	P	P00000 - P4095F	P0000 - P4095	R/W
Binary	M	M00000 - M4095F	M0000 - M4095	R/W
Binary	L	L000000 - L11263F	L00000 - L11263	R/W
Non-Volatile Binary	K	K00000 - K4095F	K0000 - K4095	R/W
Status	F	F00000 - F4095F	F0000 - F4095	R
Timer	T	T0000 - T8191	-	R/W
Counter	C	C0000 - C4095	-	R/W
Control	S	-	S000 - S255	R/W
Integer	D	-	D000000 - D524287	R/W CPU가 XGK-CPUSN 라면 WORD 범위는 "D000000 - D262143" 입니다.
Index	R	-	R00000 - R32767	R/W
Index	ZR	-	ZR000000 - ZR524287	R/W
Timer - Current Count	T	-	T0000 - T8191	R/W
Counter - Current Count	C	-	C0000 - C4095	R/W
Comm. Data Register	N	-	N00000 - N21503	R/W
Integer	Z	-	Z000 - Z255	R/W
Special Module Register	U	-	U00.00 - U7F.31	R/W CPU가 XGK-CPUSN 라면 WORD 범위는 "U00.00 - U3F.31" 입니다.

XGI

Name	Symbol	Bit Range	Byte Range	Word Range	DWord Range	QWord Range	Access
Input Points	I	%IX000.00.00 - %IX127.15.63	%IB000.00.0 - %IB127.15.7	%IW000.00.0 - %IW127.15.3	%ID000.00.0 - %ID127.15.1	%IL000.00.0 - %IL127.15.0	R/W
Output Points	Q	%QX000.00.00 - %QX127.15.63	%QB000.00.00 - %QB127.15.7	%QW000.00.00 - %QW127.15.3	%QD000.00.0 - %QD127.15.1	%QL000.00.0 - %QL127.15.0	R/W
Automatic Variable	A	%AX0000000 - %AX8388607	%AB0000000 - %AB1048575	%AW000000 - %AW524287	%AD000000 - %AD262143	%AL000000 - %AL131071	R/W
Direct Variable	M	%MX0000000 - %MX4194303	%MB0000000 - %MB524287	%MW000000 - %MW262143	%MD000000 - %MD131071	%ML00000 - %ML65535	R/W
Direct Variable	R	%RX0000000 - %RX524287	%RB00000 - %RB65535	%RW00000 - %RW32767	%RD00000 - %RW16383	%RL0000 - %RL8191	R/W
Direct Variable	W	%WX0000000 - %WX8388607	%WB0000000 - %WB1048575	%WW000000 - %WW524287	%WD000000 - %WD262143	%WL000000 - %WL131071	R/W
System Flag	F	%FX00000 - %FX65535	%FB0000 - %FB8191	%FW0000 - %FW4095	%FD0000 - %FD2047	%FL0000 - %FL1023	R
PID Flag	K	%KX000000 - %KX134399	%KB00000 - %KB16799	%KW0000 - %KW8399	%KD0000 - %KD4299	%KL0000 - %KL2199	R/W
HS Link Flag	L	%LX000000 - %LX180223	%LB00000 - %LB22527	%LW00000 - %LW11263	%LD0000 - %LD5631	%LL0000 - %LL2815	R/W
Analog Refresh Flag	U	%UX0.00.000 - %UX7.15.511	%UB0.00.000 - %UB7.15.63	%UW0.00.000 - %UW7.15.31	%UD0.00.000 - %UD7.15.15	%UL0.00.000 - %UL7.15.7	R/W
P2P Parameters Flag	N	%NX000000 - %NX401407	%NB00000 - %NB50175	%NW00000 - %NW25087	%ND00000 - %ND12543	%NL0000 - %NL6271	R/W

통신 케이블 결선

Model	Image
eXT07/nXT07 COM1: RS-422/485 COM2: RS-232C
eXT10/12/15 COM1: RS-422/485 COM2: RS-232C COM3: RS-232C	COM1 COM2 COM3

위 이미지는 Xpanel의 RS-232C와 RS-422/485 포트의 핀을 설명한 이미지입니다. PLC 측의 핀은 해당 장비의 매뉴얼을 참고하여 주시기 바랍니다.

RS-232C 포트의 경우 Xpanel은 표준 DB9 RS-232C 핀 배열을 사용합니다.

Mitsubishi MELSEC Serial

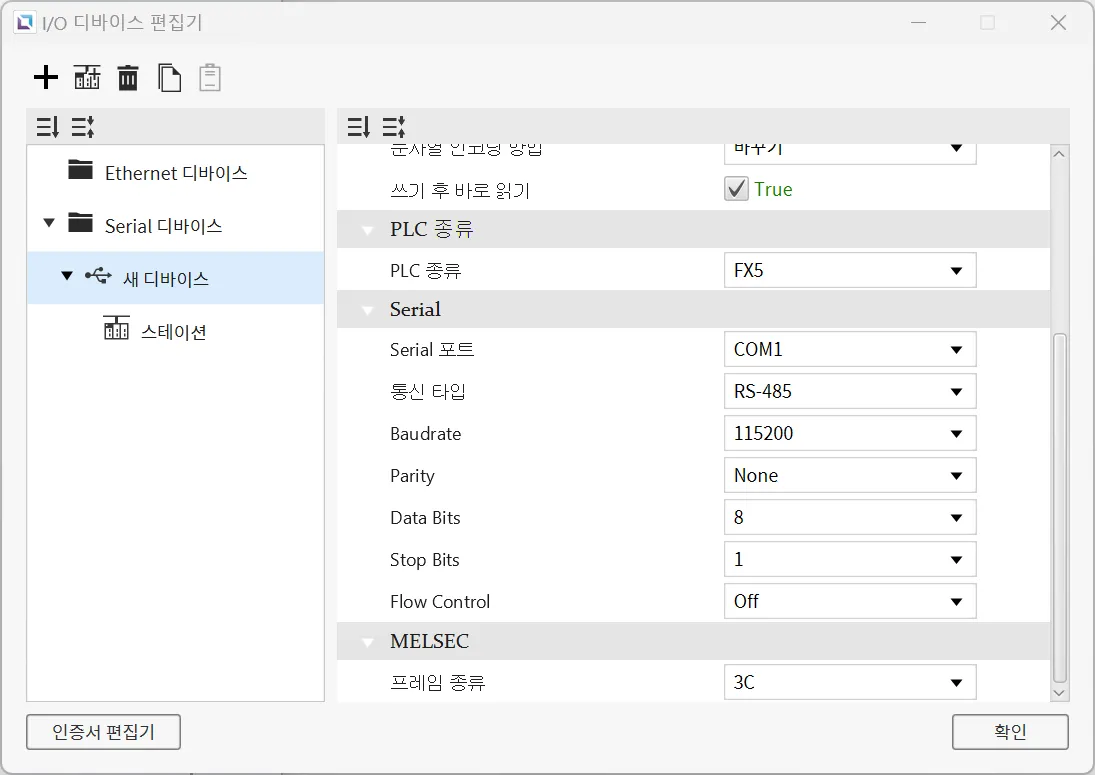

Canvas는 Mitsubishi MELSEC Serial 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. PLC 종류와 프레임 종류를 설정할 수 있습니다.

지원 영역

하단의 표는 일반적인 목적으로 사용되는 어드레스 영역입니다. 실제 어드레스 영역은 CPU별로 다를 수 있으므로 PLC 제조사의 매뉴얼을 확인하여 주시기 바랍니다.

Name	Symbol	Bit Range	Word Range	Address Number System	Access
Input	X	X0000 - X1757 (1777)	-	Octal	R
Output	Y	Y0000 - Y1757	-	Octal	R
Internal Relay	M	M0000 - M7659	-	Decimal	R/W
Latching Relay	L	L0000 - L7659	-	Decimal	R/W
Annunciator	F	F000 - F107	-	Decimal	R/W
Edge Relay	V	V0000 -V2029	-	Decimal	R/W
Link Relay	B	B000 - B0EF	-	Hexadecimal	R/W Not supported for iQ-F FX5
Step Relay	S	S0000 - S4079	-	Decimal	R/W
Timer Contact	TS	TS000 - TS496	-	Decimal	R/W
Timer Coil	TC	TC000 - T496	-	Decimal	R/W
Retentive Timer Contact	SS	SS00 - SS00	-	Decimal	R/W
Retentive Timer Coil	SC	SC00 - SC00	-	Decimal	R/W
Counter Contact	CS	CS000 - CS240	-	Decimal	R/W
Counter Coil	CC	CC000 - CC240	-	Decimal	R/W
Link Special Relay	SB	SB000 - SB1EF	-	Hexadecimal	R/W
Special Relay	SM	SM0000 - SM9979	-	Decimal	R/W
Data Register	D	-	D0000 - D7999	Decimal	R/W
Link Register	W	-	W000 - W1FF	Hexadecimal	R/W
Timer CV	TN	-	TN000 - TN511	Decimal	R/W
Retentive Timer CV	SN	-	SN00 - SN15	Decimal	R/W
Counter CV	CN	-	CN000 - CN255	Decimal	R/W
Link Special Register	SW	-	SW000 - SW1FF	Hexadecimal	R/W
Special Register	SD	-	SD00000 - SD11999	Decimal	R/W

통신 케이블 결선

Model	Image
eXT07/nXT07 COM1: RS-422/485 COM2: RS-232C
eXT10/12/15 COM1: RS-422/485 COM2: RS-232C COM3: RS-232C	COM1 COM2 COM3

위 이미지는 Xpanel의 RS-232C와 RS-422/485 포트의 핀을 설명한 이미지입니다. PLC 측의 핀은 해당 장비의 매뉴얼을 참고하여 주시기 바랍니다.

RS-232C 포트의 경우 Xpanel은 표준 DB9 RS-232C 핀 배열을 사용합니다.

Modbus RTU

Canvas는 Modbus RTU 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다. 읽기 블록 공차를 설정할 수 있습니다.

Area	Symbol	Analog Tag	Digital Tag	Read	Write
Coil	0		000001 - 029991	1	5
Input	1		100001 - 129999	2
Holding Register	4	400001 - 429999		3	6, 162
Input Register	3	300001 - 329999		4

1. Symbol은 숫자로 인식되지 않습니다. 예를 들어 400100과 40100은 Holding Register 내의 동일한 어드레스 100을 의미합니다.

통신 케이블 결선

Model	Image
eXT07/nXT07 COM1: RS-422/485 COM2: RS-232C
eXT10/12/15 COM1: RS-422/485 COM2: RS-232C COM3: RS-232C	COM1 COM2 COM3

위 이미지는 Xpanel의 RS-232C와 RS-422/485 포트의 핀을 설명한 이미지입니다. PLC 측의 핀은 해당 장비의 매뉴얼을 참고하여 주시기 바랍니다.

RS-232C 포트의 경우 Xpanel은 표준 DB9 RS-232C 핀 배열을 사용합니다.

Omron HostLink

Canvas는 Omron HostLink 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다.

Supported PLC Memories

Area	Symbol	Analog Tag	Digital Tag	Remark
DM area	D	D0000 – D9999	D0000.00 – D0000.15	D9999.00 – D9999.15
CIO area	CIO	CIO0000 – CIO6143	CIO0000.00 – CIO0000.15	CIO6143.00 – CIO6143.15
AR area	A	A0000 – A0959	A0000.00 – A0000.15	A0959.00 – A0959.15
HR area	H	H0000 – H0511	H0000.00 – H0000.15	H0511.00 – H0511.15
T/C status	TC	not supported	TC0000 – TC4095	(3)
T/C p. value	PV	PV0000 – PV4095	not supported	(3)
LR area	L	L0000 – L0199	L0000.00 – L0000.15	L0199.00 – L0199.15
EM area	E	E0_0000 – E0_9999	EC_0000 – EC_9999	E0_0000.00 – E0_0000.15
IR area	IR	IR0000 – IR6143	IR0000.00 – IR0000.15	IR6143.00 – IR6143.15

1. 이 영역의 어드레스가 디지털 태그에 할당된 경우에는 제어 기능이 제공되지 않습니다. Xpanel을 통해 Set/Reset을 할 수 없습니다.

2. A000 - A0447 영역은 Xpanel을 통해 쓰기를 할 수 없습니다.

   • 타이머 영역: T0000 – T2143 영역은 TC0000 - TC2143 (PV0000 - PV2143)에 매핑됩니다.

   • 카운터 영역: C0000 – C2143 영역은 TC2148 - TC4095 (PV2148 - PV4095)에 매핑됩니다.

3. EM 영역의 Bank는 16진수 0에서 C 사이의 값으로 입력해야 합니다.

   • 디지털 태그: E[bank]_[word no].[2 digit bit no] (EA_1000.05 : Bank A의 어드레스 E1000의 Bit 5)

   • 아날로그 태그: E[bank]_[word no] (EC_32 : Bank C의 E0032).

4. 디지털 태그의 BIT 위치는 반드시 2자리 10진수 (00에서 15) 의 값 중 하나이며, 시작점을 온점 (“.”)으로 구분합니다.

통신 케이블 결선

Model	Image
RS-232C
C Series RS-422A
CS/CJ Series RS-422A

Panasonic FP7

Canvas는 Panasonic FP7 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다.

지원 영역

Name	Symbol	Bit Range	Word Range	Address Number System	Access
External input relay	X	X000.0 - X511.F	X000 - X511	Decimal, Hexadecimal	R/W
External output relay	Y	Y000.0 - Y511.F	Y000 - Y511	Decimal, Hexadecimal	R/W
Internal relay	R	R0000.0 - R2047.F	R0000 - R2047	Decimal, Hexadecimal	R/W
Link relay	L	L0000.0 - L1023.F	L0000 - L1023	Decimal, Hexadecimal	R/W
Data register	DT	DT000000.0 - DT999423.F	DT000000 - DT999423	Decimal, Hexadecimal	R/W
Link register	LD	LD00000.0 - LD16383.F	LD00000 - LD16383	Decimal, Hexadecimal	R/W
Timer set value register	TS	-	TS0000 - TS4095	Decimal	R/W
Timer elapsed value register	TE	-	TE0000 - TE4095	Decimal	R/W
Counter set value register	CS	-	CS0000 - CS1023	Decimal	R/W
Counter elapsed value register	CE	-	CE0000 - CE1023	Decimal	R/W
Timer (Contact)	T	T0000 - T4095	-	Decimal	R
Counter (Contact)	C	C0000 - C1023	-	Decimal	R
Pulse relay	P	P000 - P255	-	Decimal	R
Error alarm relay	E	E0000 - E4095	-	Decimal	R
Index register	I	-	I00 - I14	Decimal	R/W
Unit memory	UM	UM000000.0 - UM524287.F	UM000000 - UM524287	Decimal, Hexadecimal	R/W
Direct input	IN	-	IN00 - IN62	Decimal	R
Direct output	OT	OT00.0 - OT62.F	OT00 - OT62	Decimal, Hexadecimal	R/W
System relay	SR	-	SR0000 - SR0223	Decimal	R
System data	SD	-	SD000 - SD255	Decimal	R

통신 케이블 결선

Model	Image
eXT07/nXT07 COM1: RS-422/485 COM2: RS-232C
eXT10/12/15 COM1: RS-422/485 COM2: RS-232C COM3: RS-232C	COM1 COM2 COM3

위 이미지는 Xpanel의 RS-232C와 RS-422/485 포트의 핀을 설명한 이미지입니다. PLC 측의 핀은 해당 장비의 매뉴얼을 참고하여 주시기 바랍니다.

RS-232C 포트의 경우 Xpanel은 표준 DB9 RS-232C 핀 배열을 사용합니다.

Yokogawa FA-M3

Canvas는 Yokogawa FA-M3 프로토콜을 사용하는 다른 장비와의 통신을 지원합니다.

지원 영역

일부 영역은 어드레스 형태가 다르므로 유의하여 주시기 바랍니다.

• X, Y 영역

• 형식: {symbol}{1 digit for rack number}{2 digits for slot number}{2 digits for bit number}

• Rack 번호: 0 - 7

• Slot 번호: 00 - 12

• Bit 번호: 00 - 63

• L 영역

• 형식: {symbol}{1 digit for rack number}{4 digits for memory address}

• Rack 번호: 0 - 7

• Memory 번호: 0 - 1023

Name	Symbol	Bit Range	Word Range	Address Number System	Access
Input relay	X	X00201 - X71649	X00201 - X71664	Decimal	R
Output relay	Y	Y00201 - Y71649	Y00201 - Y71664	Decimal	R/W
Internal relay	I	I0001 - I4081	I0001 - I4096	Decimal	R/W
Shared relay	E	E0001 - E2033	E0001 - E2048	Decimal	R/W
Link relay	L	L00001 - L71008	L00001 - L71023	Decimal	R/W
Special relay	M	M001 - M497	M001 - M512	Decimal	R/W
Data register	D	-	D0001 - D5120	Decimal	R/W
Shared register	R	-	R0001 - R1024	Decimal	R/W
Index register	V	-	V01 - V16	Decimal	R/W
File register	B	-	-	-	-
Link register	W	-	W0001 - W1024	Decimal	R/W
Special register	Z	-	Z001 - Z256	Decimal	R/W
Timer relay	TU	TU001 - TU256	-	Decimal	R/W
Timer current value	TP	-	TP001 - TP256	Decimal	R
Timer current value	TI	-	TI001 - TI256	Decimal	R
Timer present value	TS	-	TS001 - TS256	Decimal	R/W
Counter relay	CU	CU001 - CU256	-	Decimal	R/W
Counter current value	CP	-	CP001 - CP256	Decimal	R
Counter current value	CI	-	CI001 - CI256	Decimal	R
Counter present value	CS	-	CS001 - CS256	Decimal	R/W

통신 케이블 결선

Model	Image
eXT07/nXT07 COM1: RS-422/485 COM2: RS-232C
eXT10/12/15 COM1: RS-422/485 COM2: RS-232C COM3: RS-232C	COM1 COM2 COM3

위 이미지는 Xpanel의 RS-232C와 RS-422/485 포트의 핀을 설명한 이미지입니다. PLC 측의 핀은 해당 장비의 매뉴얼을 참고하여 주시기 바랍니다.

RS-232C 포트의 경우 Xpanel은 표준 DB9 RS-232C 핀 배열을 사용합니다.

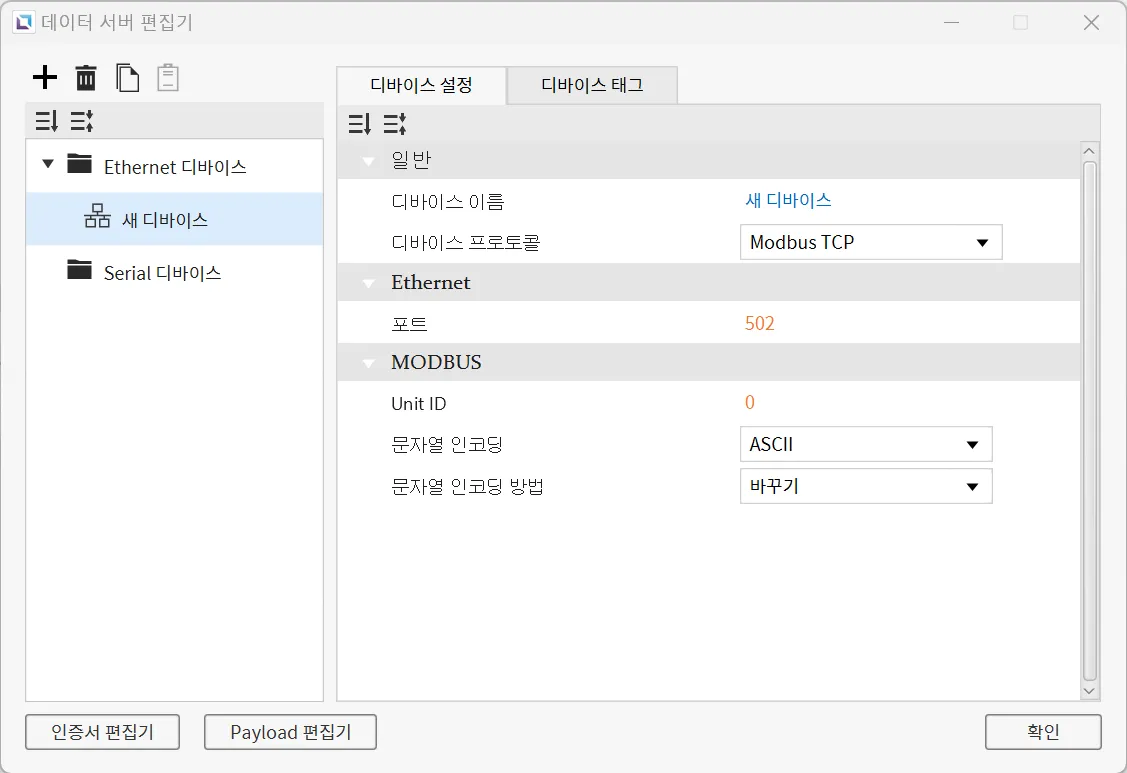

데이터 서버 편집기

[도구] - **[데이터 서버 편집기]**를 클릭하거나 툴바에서 데이터 서버 편집기 열기… 통해 데이터 서버 편집기를 열 수 있습니다. 새 디바이스를 생성하려면 + 아이콘을 클릭합니다. 새 서버 디바이스 추가 창에서 연결 종류와 디바이스 종류를 선택할 수 있습니다.

Ethernet

Ethernet 디바이스는 다른 장비와 Ethernet을 통해 통신을 하고자 할 때 설정하는 항목입니다. 포트에 입력한 값은 통신 대상 장비의 설정에서 Xpanel과 통신하기 위해 입력해야 하는 값입니다.

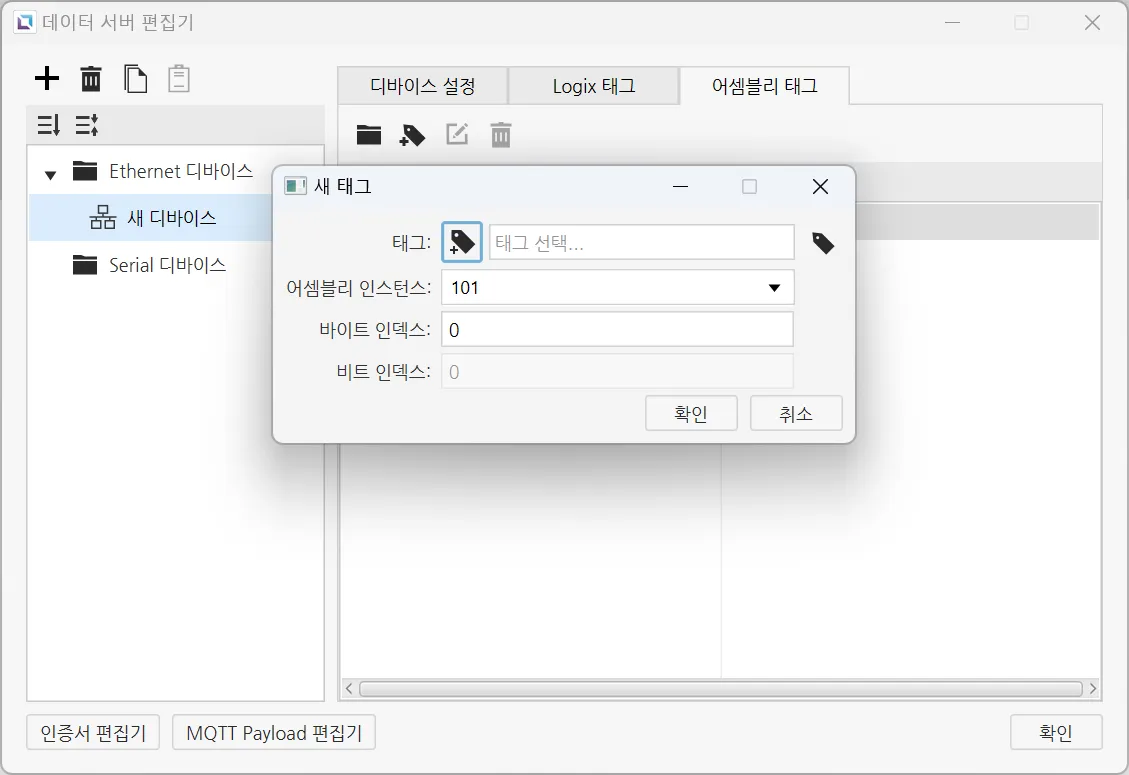

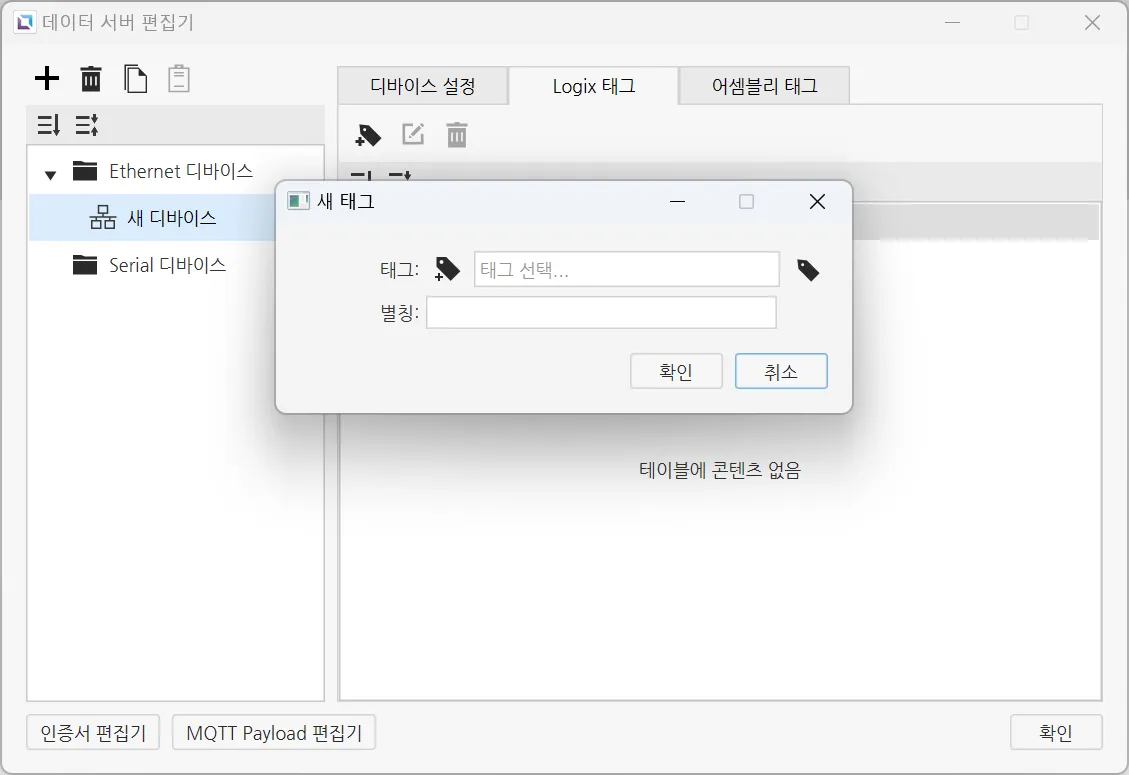

EtherNet/IP 서버

EtherNet/IP 서버는 호스트 된 EtherNet/IP 클라이언트 장비에 연결하기 위해 사용됩니다. 데이터 전송에 모든 태그를 사용하거나 Logix 태그 탭에서 전송하고자 하는 태그만 지정할 수 있습니다. 어셈블리 인스턴스는 번호와 데이터 크기를 지정하여 추가할 수 있습니다. 어셈블리 인스턴스가 생성되면 바이트, 비트 인덱스를 사용해 어셈블리 태그를 등록할 수 있습니다.

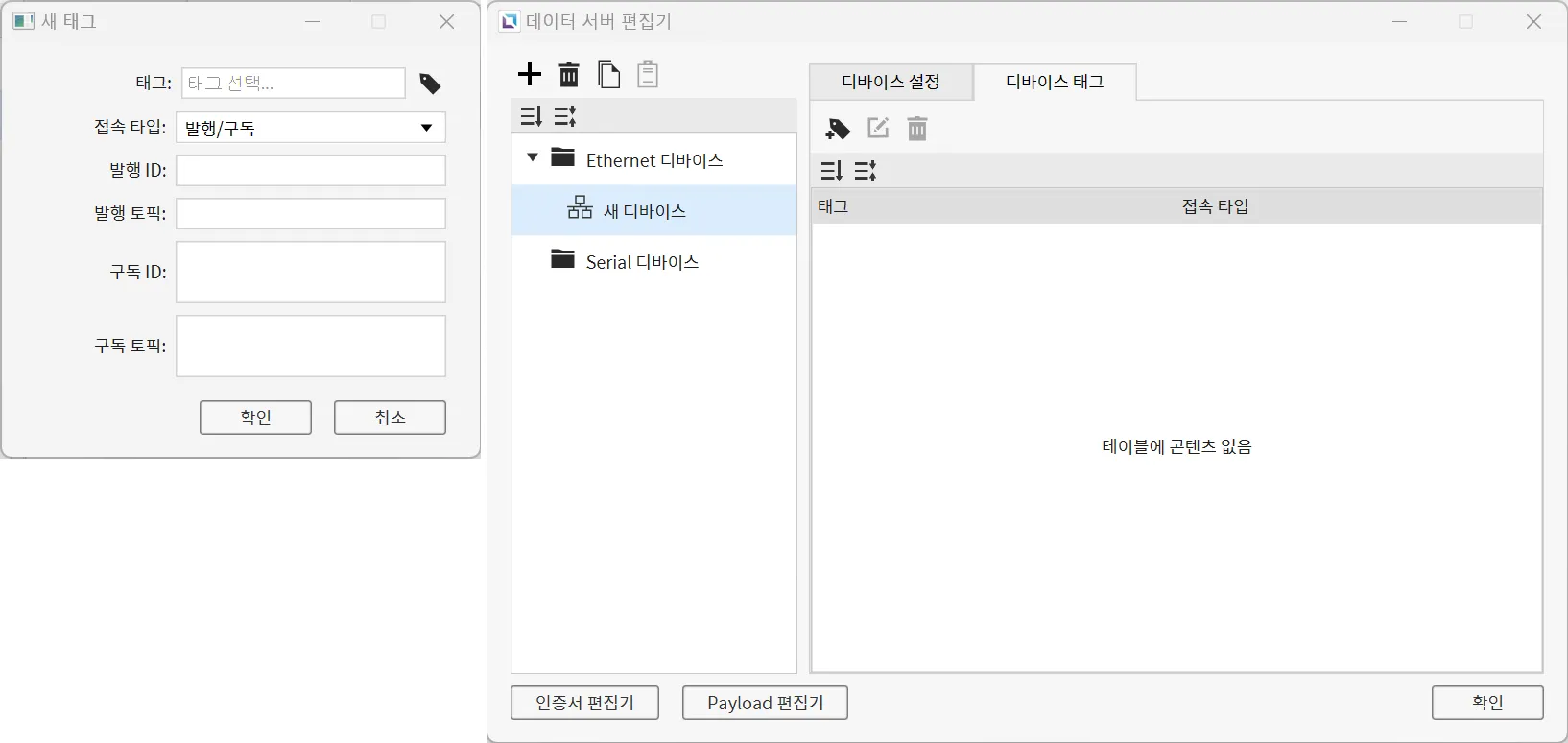

MQTT JSON Publisher

MQTT JSON Publisher는 사용자에게 발행을 하고 태그 데이터를 구독하는 방식으로 동작합니다. 사용자는 구독 토픽과 발행 토픽을 설정할 수 있습니다.

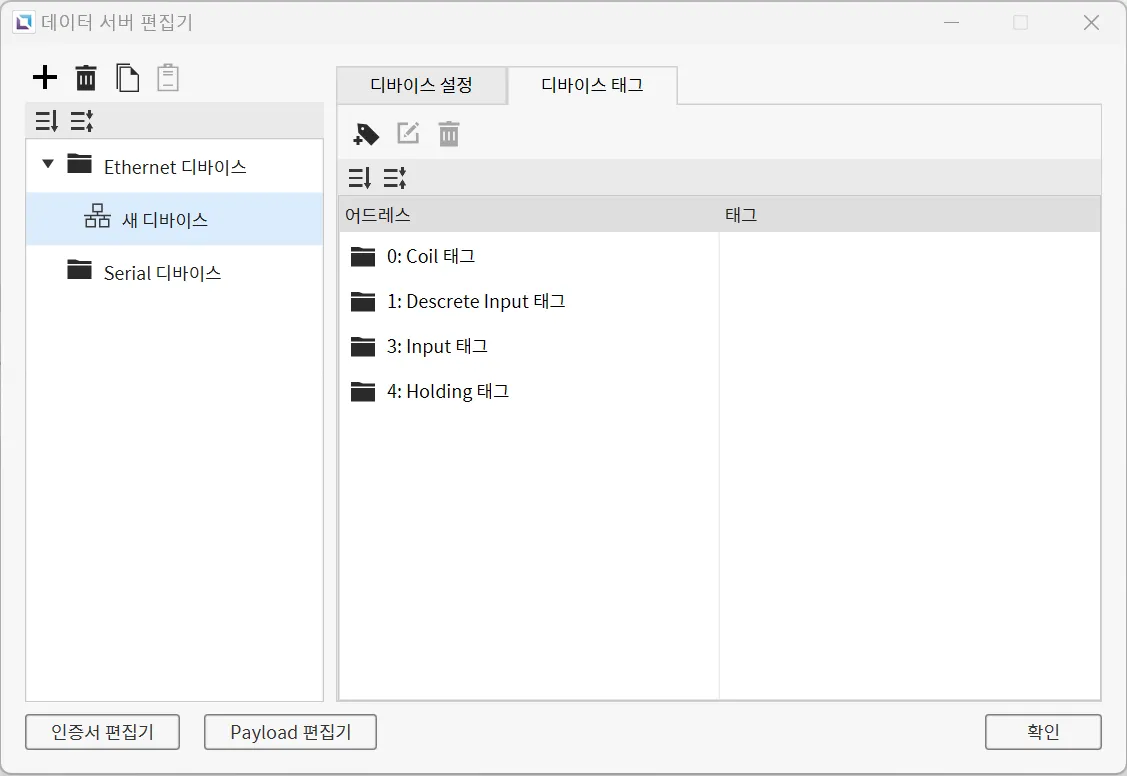

Modbus TCP/RTU

Modbus TCP 와 RTU는 0, 1, 3, 4 메모리 영역으로 메모리를 호스트합니다. 사용자는 대상으로 하는 영역의 어드레스로 디바이스 어드레스가 아닌 MODBUS 어드레스를 사용해야 합니다.

예를 들어 Y00의 값을 대상으로 한다면 태그의 주소는 CIMON PLC 기본 값 기준으로 000001이 되어야 합니다.

CIMON PLC의 기본 값은 다음과 같습니다: 0 = Y 디바이스, 1 = X 디바이스, 4 = D 디바이스, 3 = M 디바이스

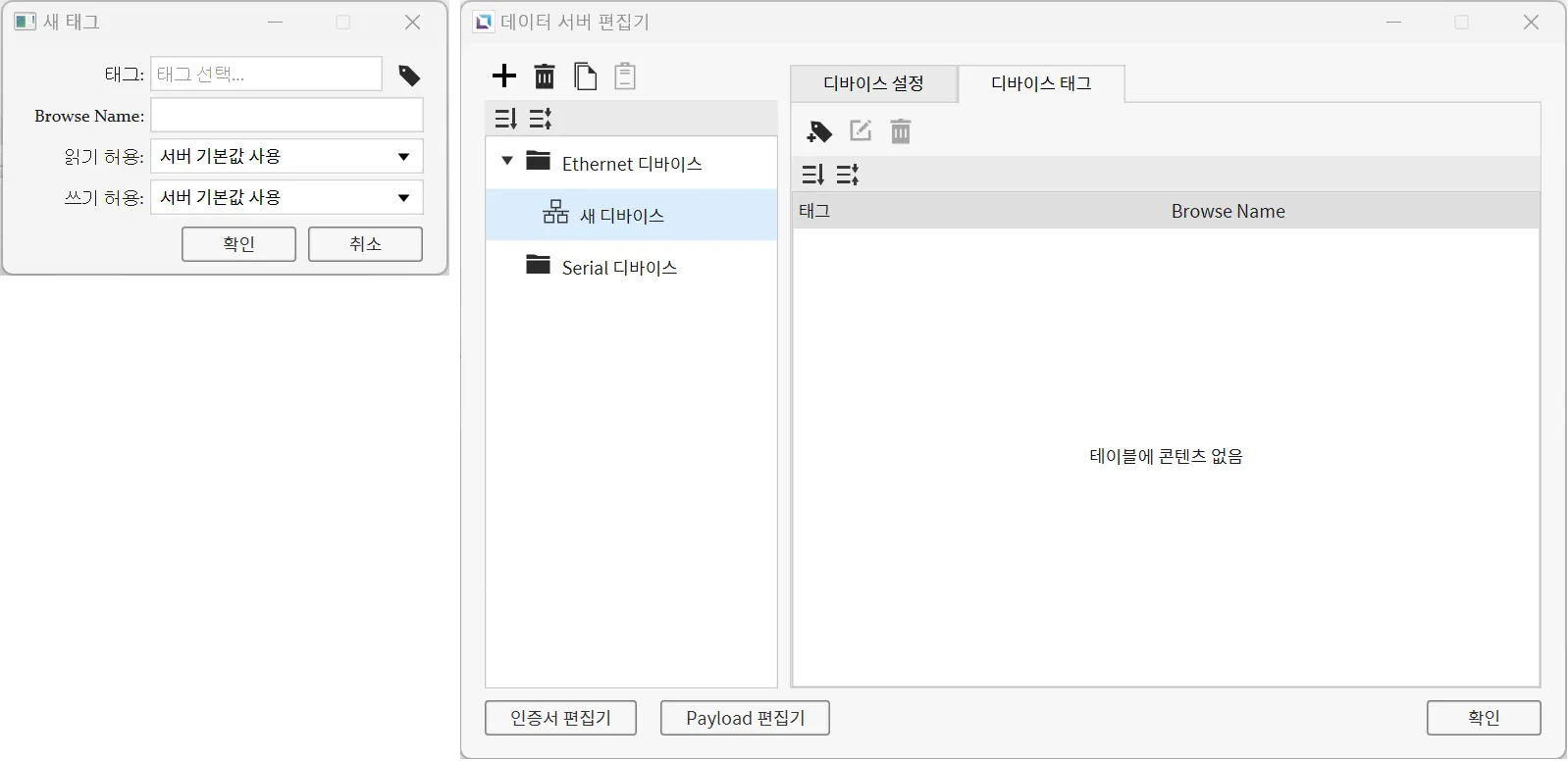

OPC UA Server

OPC UA Server의 태그는 반드시 고유한 Browse Name을 보유해야 합니다. OPC UA Server의 태그를 설정할 때는 반드시 읽기 허용 또는 쓰기 허용을 선택해야 합니다.

클라이언트에서 사용해야 하는 어드레스는 ns=2;s=<server prefix>.<browse name>. 와 같은 형태여야 합니다. OPC UA Server의 설정에 따라 서버 레이아웃이 기본으로 설정된 경우 어드레스 형식은 ns=2;s=Tags.browseName, 와 같으며, 디바이스로 설정된 경우 ns=2;s=Tags.deviceName.browseName와 같은 형식이 됩니다.

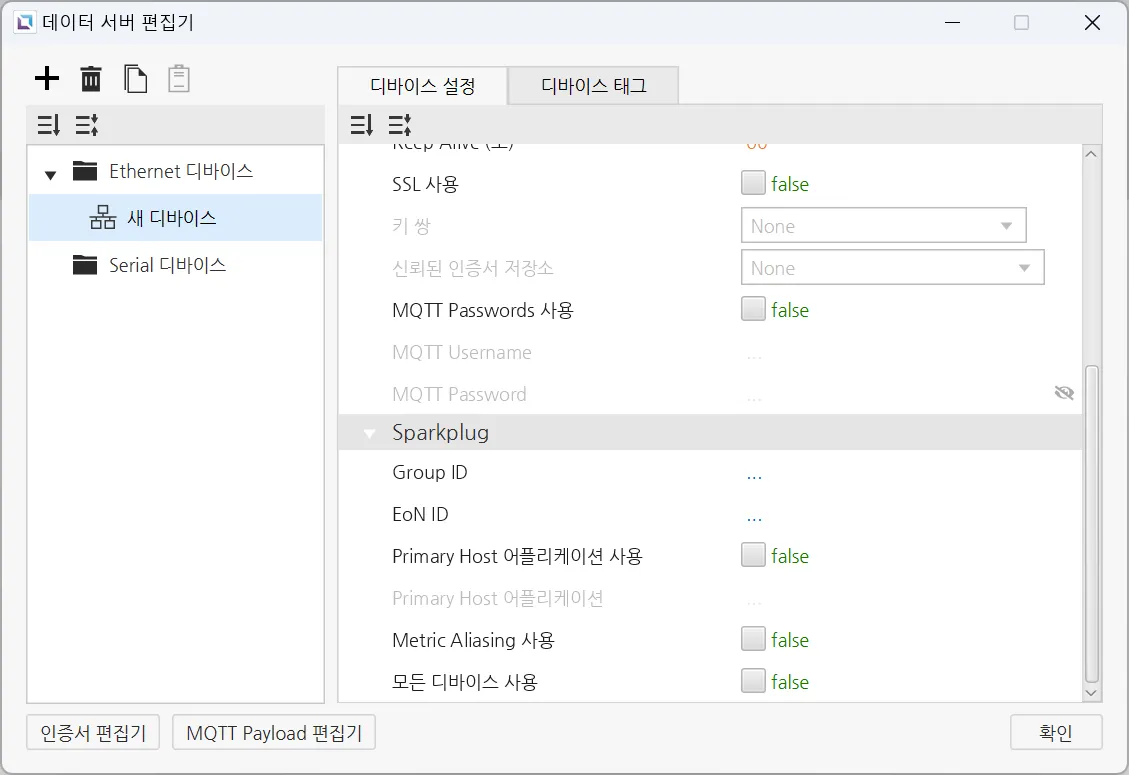

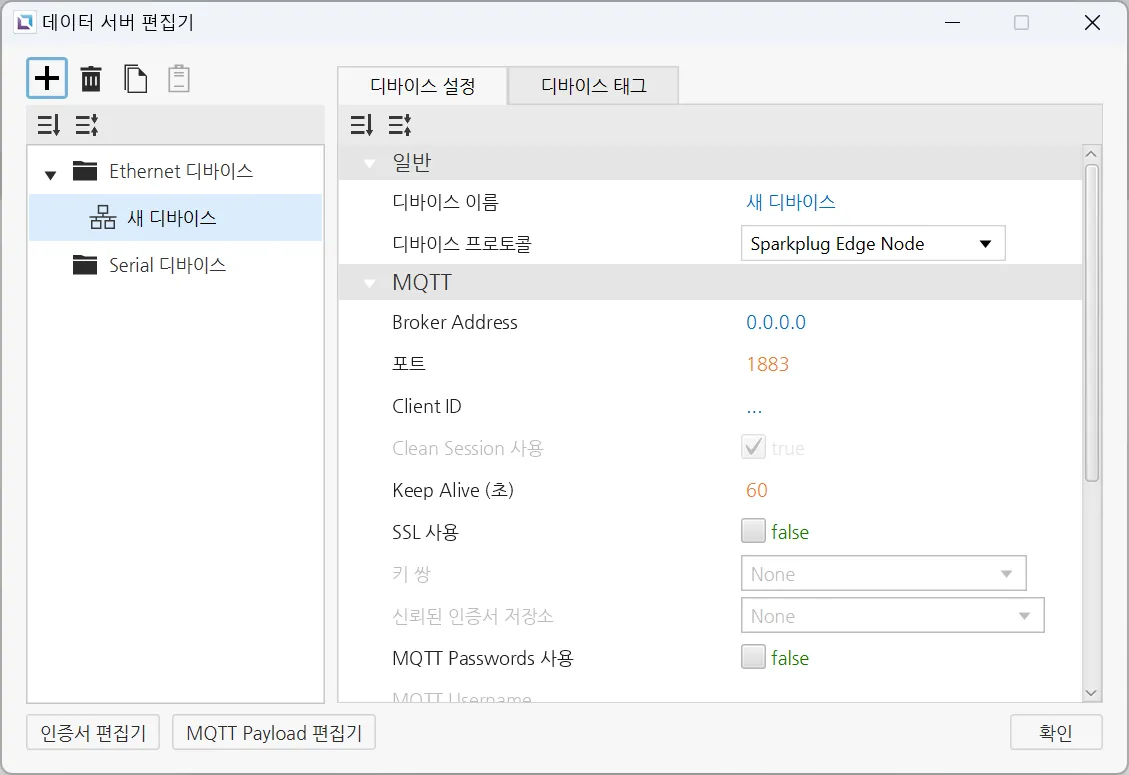

Sparkplug Edge Node

Sparkplug Edge Node는 MQTT 기반 프로토콜로, 발행/구독 시스템을 이용해 클라이언트와 메시지를 주고받습니다. 연결된 클라이언트는 특정 토픽을 구독하고, 브로커가 그 토픽에 대한 메시지만 전달합니다. Group ID와 EoN ID 가 식별자 역할을 합니다.

Serial Device

Serial 디바이스는 HMI 장비와 통신 대상 장비간의 연결이 Serial 케이블을 통해 이루어질 때 설정하는 항목입니다. 사용자는 HMI에서 사용하고자 하는 Serial 포트를 선택해야 하며, 그 통신 타입과 Baudrate 또한 설정해야 합니다.

Serial 데이터 서버로는 Modbus RTU만 지원합니다. 통신 대상 장비가 서버와 통신하고자 할 때 사용할 Unit ID와 그 외 문자열 인코딩, 문자열 인코딩 방법등의 내용도 설정할 수 있습니다.

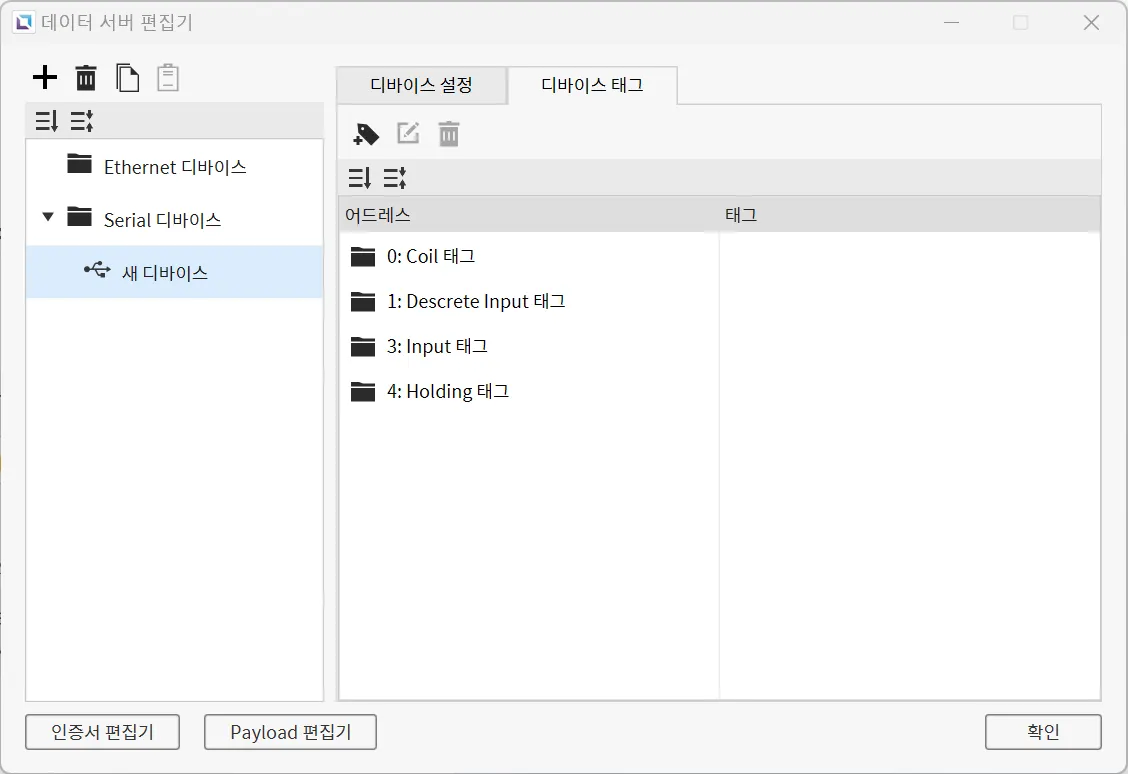

디바이스 태그

디바이스 태그는 서버에서 가져오고자 하는 데이터를 보유하고 있는 태그를 의미합니다. 데이터 서버는 이 탭에 등록된 모든 태그를 호스팅하며, 클라이언트 장비에서 서버로부터 가져오고자 하는 값의 어드레스를 여기서 설정할 수 있습니다.

각 프로토콜마다 다른 디바이스 태그 창을 사용합니다.

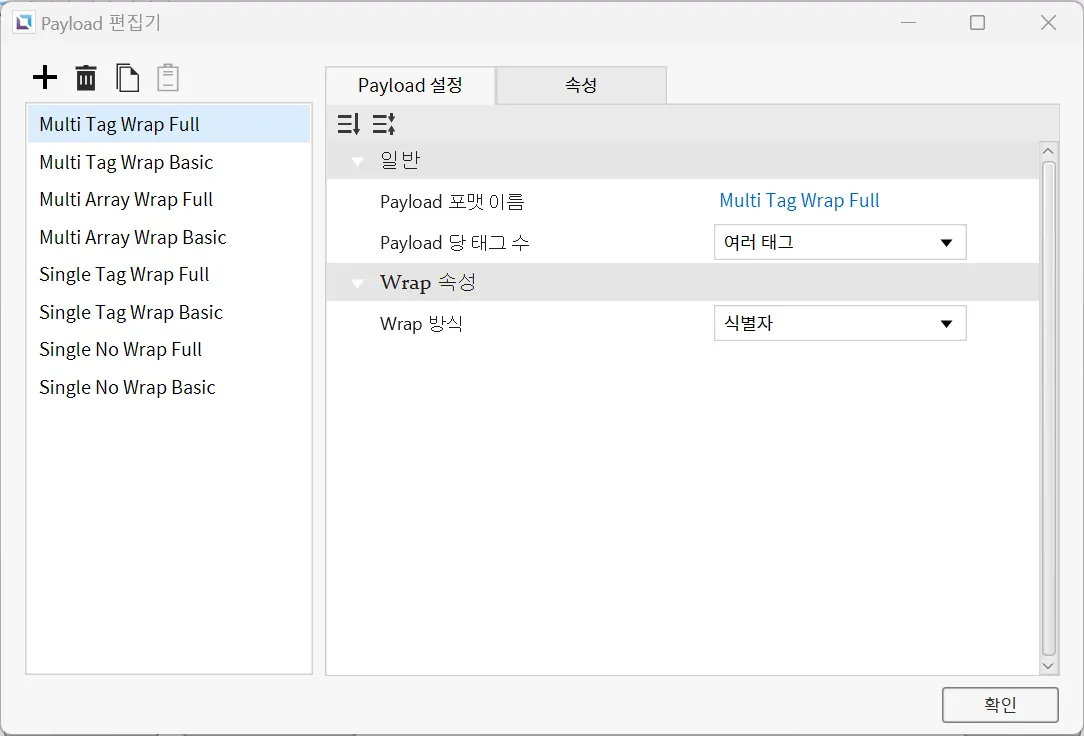

MQTT Payload 편집기

[도구] - [데이터 서버 편집기] - [MQTT Payload 편집기]에서 사용자가 서버로 보내진 MQTT 메시지를 편집할 수 있습니다. 이 편집기를 통해 특정 디바이스가 요구 형식에 맞도록 Payload를 구성할 수 있습니다.

예를 들어 Multi Tag Wrap Basic 과 Multi Tag Wrap Full을 수정하여 Payload 당 태그 수 등을 변경할 수 있습니다.

인증서 편집기

[도구] - [데이터 서버 편집기] - [인증서 편집기]는 사용자가 인증서 파일을 생성 및 편집하는데 사용합니다. 인증서 파일은 프로젝트로의 모든 연결을 암호화하고 허가를 내는 데 사용될 수 있습니다. 사용자는 프로젝트의 보안을 강화하기 위해 이 기능을 사용할 수 있습니다. 이로써 인증되지 않은 사용자로부터 접근을 차단할 수 있습니다.

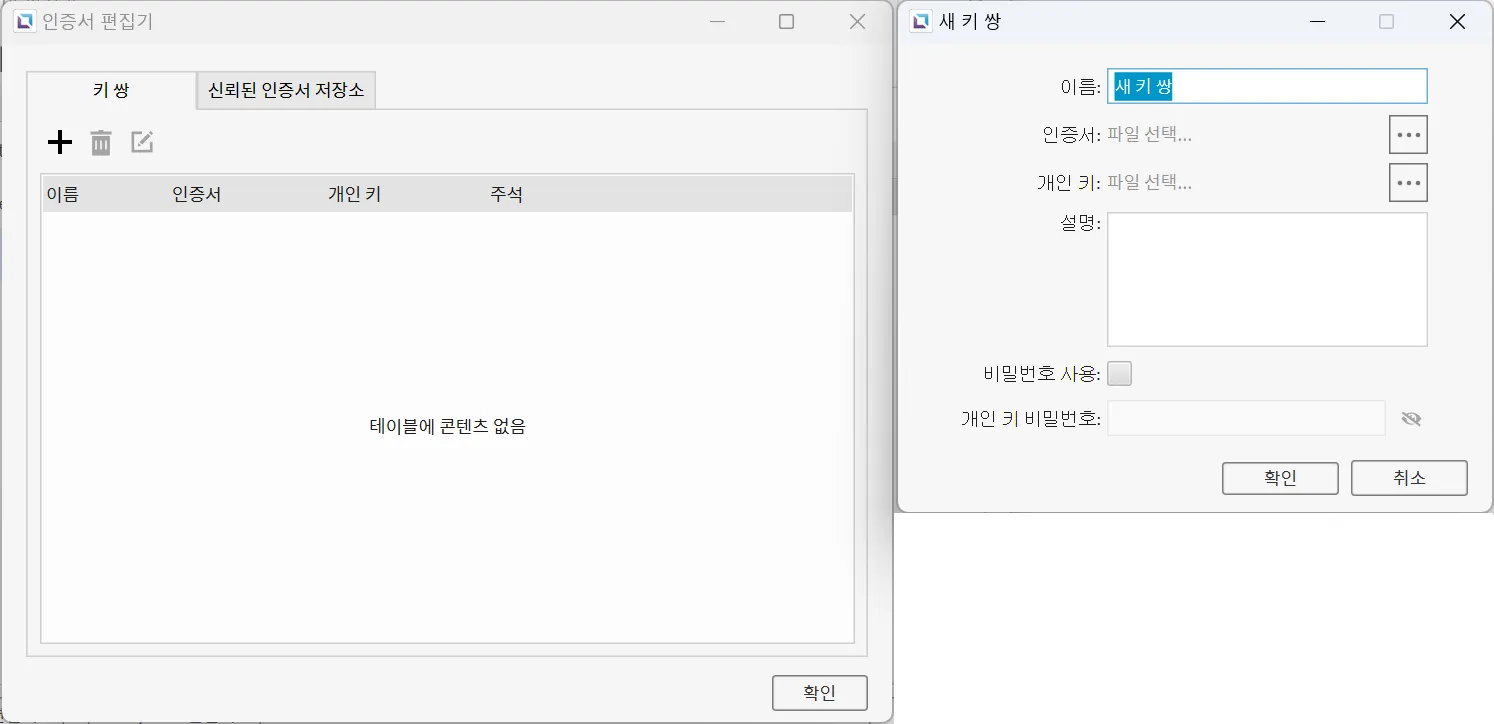

키 쌍

키 쌍은 현재 프로젝트에 등록된 키 쌍을 확인하는데 사용하는 탭입니다. + 아이콘을 눌러 새 키 쌍을 생성합니다. 새 키 쌍을 만들 때 이름, 인증서, 개인 키, 설명등을 설정합니다. 그 외에도 비밀번호 사용, 개인 키 비밀번호등을 설정할 수 있습니다. 등록된 키 쌍은 수정 또는 삭제가 가능합니다.

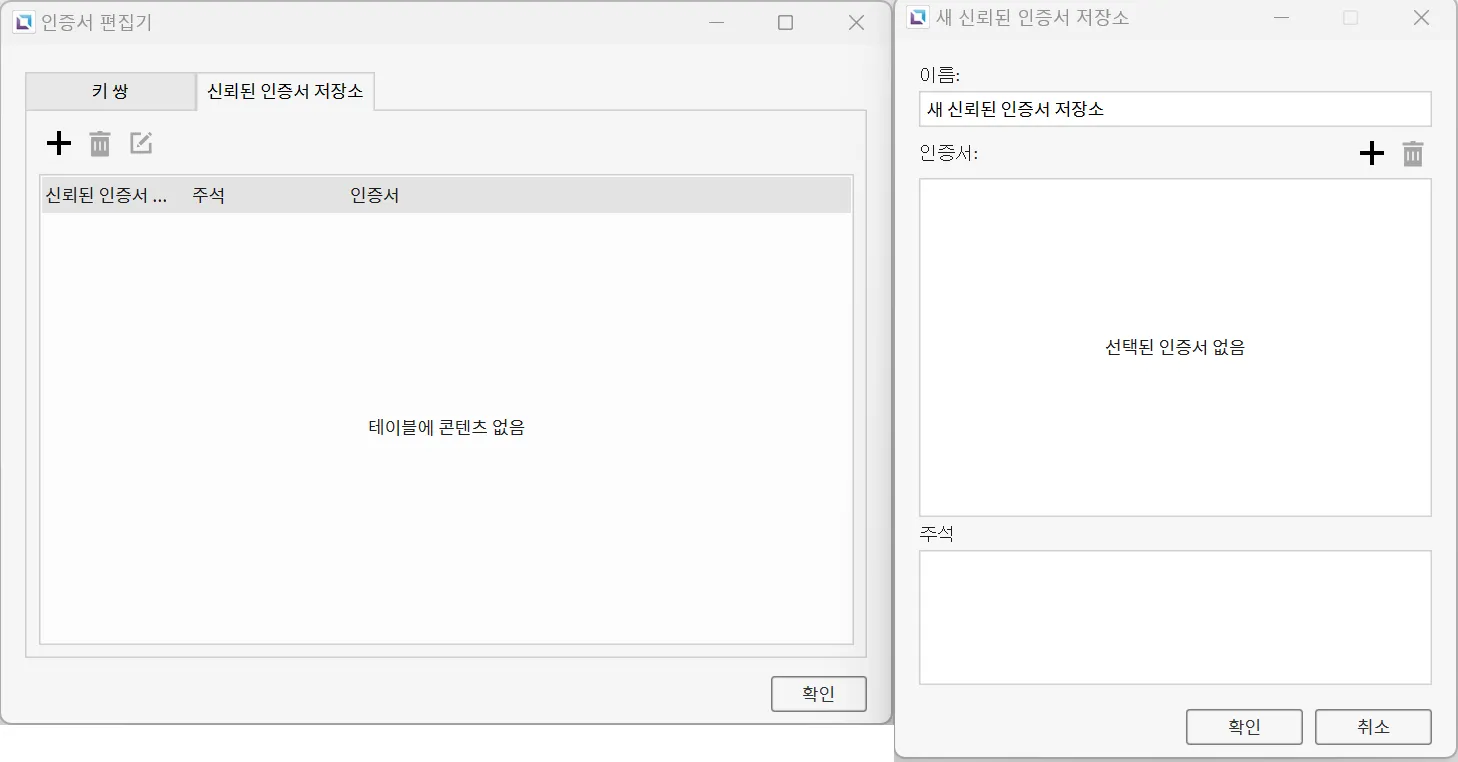

신뢰된 인증서 저장소

신뢰된 인증서 저장소 탭은 사용자가 프로젝트 내에서 사용할 인증서를 모두 저장할 수 있는 곳입니다. 이 탭에 저장된 인증서는 검증된 것으로 여겨집니다. + 아이콘을 클릭하여 새 인증서 저장소를 만들 수 있습니다. 이름, 인증서, 주석 등을 설정할 수 있으며, 생성된 저장소는 수정 및 삭제가 가능합니다.
