경보 예제

예제: 경보 내용을 경보 요약을 통해 확인하기

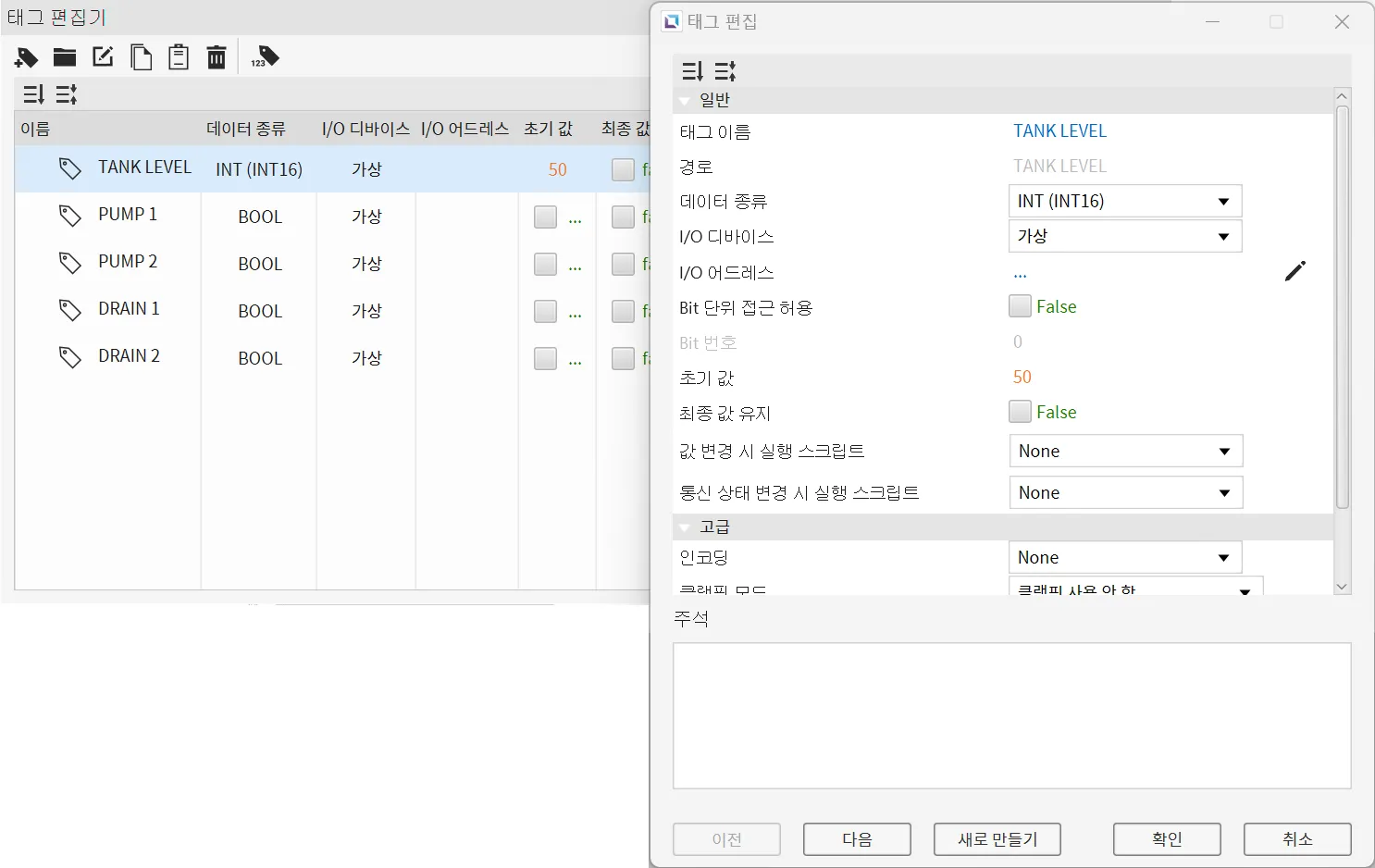

데이터 종류: INT (INT16) 초기값: 50

이후 PUMP 1, PUMP 2, DRAIN 1, DRAIN 2라는 태그를 각각 생성합니다. 태그의 속성은 다음과 같습니다.

데이터 종류: BOOL 그 외 속성: 기본 값 사용

[도구] - **[경보 편집기]**를 통해 경보 설정을 시작합니다. TANK LEVEL 태그를 트리거로 삼는 경보를 4개 생성합니다. 각각의 경보는 다음과 같이 설정합니다.

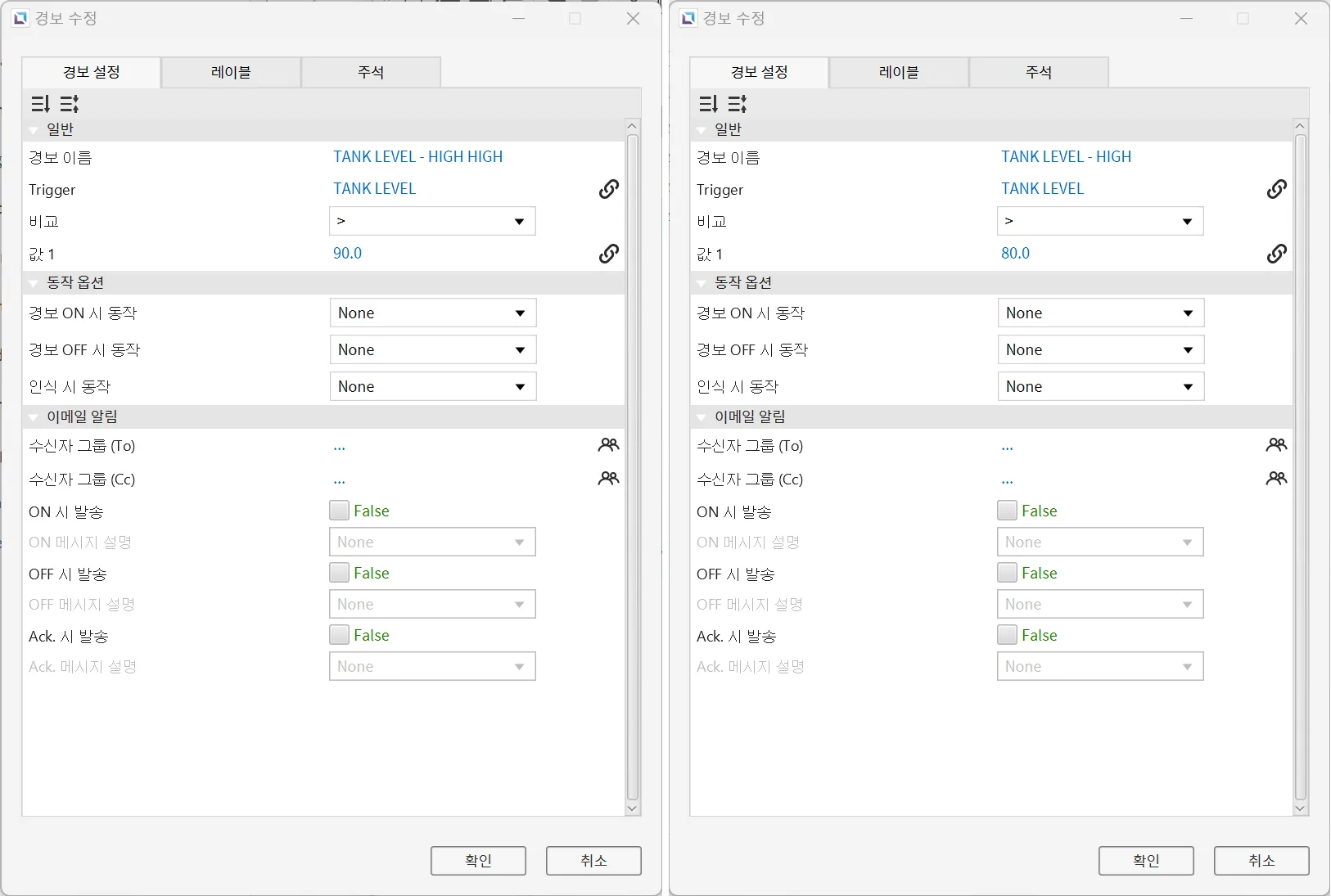

경보 이름: TANK LEVEL - HIGH HIGH 비교: 90 초과 (> 90)

경보 이름: TANK LEVEL - HIGH 비교: 80 초과 (> 80)

경보 이름: TANK LEVEL - LOW 비교: 20 미만 (< 20)

경보 이름: TANK LEVEL - LOW LOW 비교: 10 미만 (< 10)

다음과 같이 [경보설정] - [동작 옵션]의 경보 ON 시 동작과 경보 OFF 시 동작의 새 명령 생성을 통해 명령을 각각 생성한 다음, 하나는 경보의 ON 동작에, 하나는 경보의 OFF 동작에 다음과 같이 설정합니다.

[경보 설정] - [동작 옵션] - [새 명령 생성] - [새 명령 추가] - [명령] : 태그값 설정

경보: TANK LEVEL - HIGH HIGH, ON 동작: DRAIN 2 태그, TRUE, OFF 동작: DRAIN 2 태그, FALSE

경보: TANK LEVEL - HIGH, ON 동작: DRAIN 1 태그, TRUE, OFF 동작: DRAIN 1 태그, FALSE

경보: TANK LEVEL - LOW, ON 동작: PUMP 1 태그, TRUE, OFF 동작: PUMP 1 태그, FALSE

경보: TANK LEVEL - LOW LOW, ON 동작: PUMP 2 태그, TRUE, OFF 동작: PUMP 2 태그, FALSE

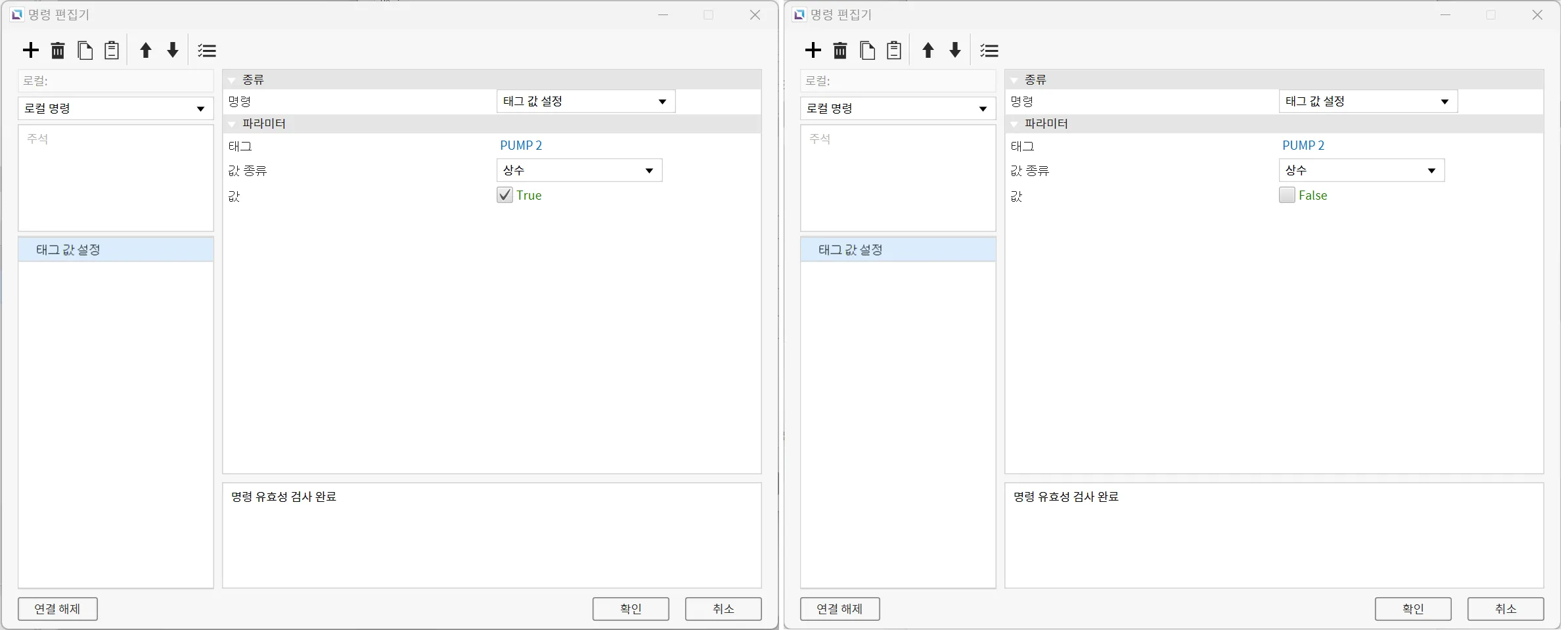

다음은 TANK LEVEL - LOW LOW의 경보 ON 시 동작과 경보 OFF 시 동작의 명령 설정입니다.

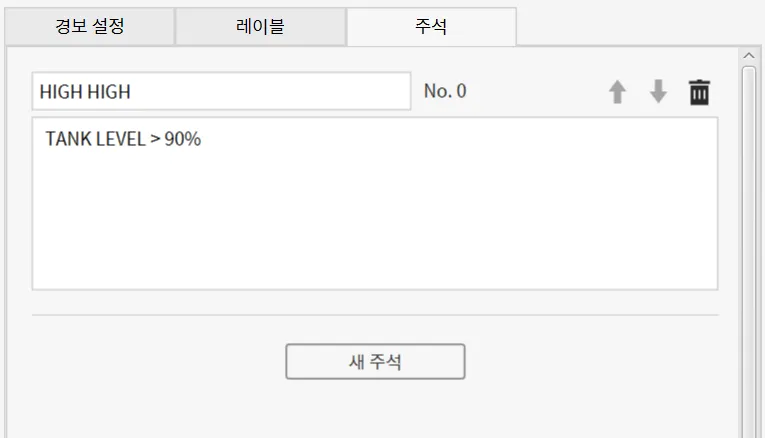

경보 이름: TANK LEVEL - HIGH HIGH, 주석 이름: HIGH HIGH, 주석 내용: TANK LEVEL > 90%

경보 이름: TANK LEVEL - HIGH, 주석 이름: HIGH, 주석 내용: TANK LEVEL > 80%

경보 이름: TANK LEVEL - LOW, 주석 이름: LOW, 주석 내용: TANK LEVEL < 20%

경보 이름: TANK LEVEL - LOW LOW, 주석 이름: LOW LOW, 주석 내용: TANK LEVEL < 10%

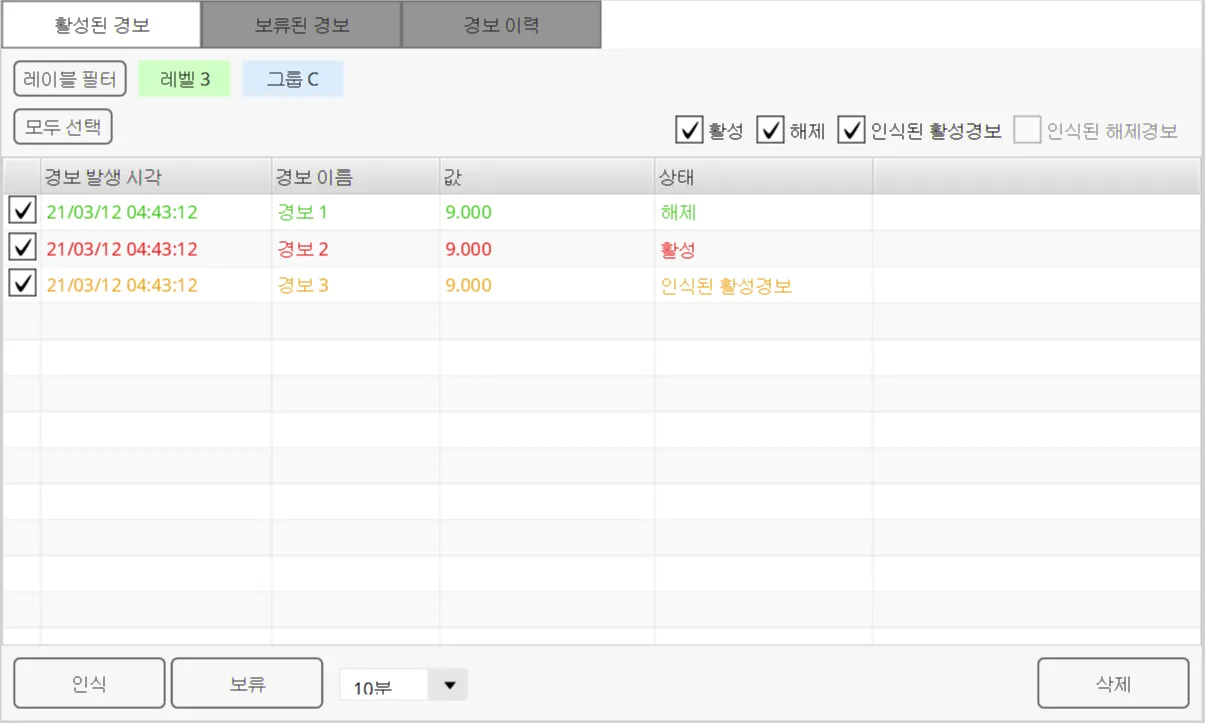

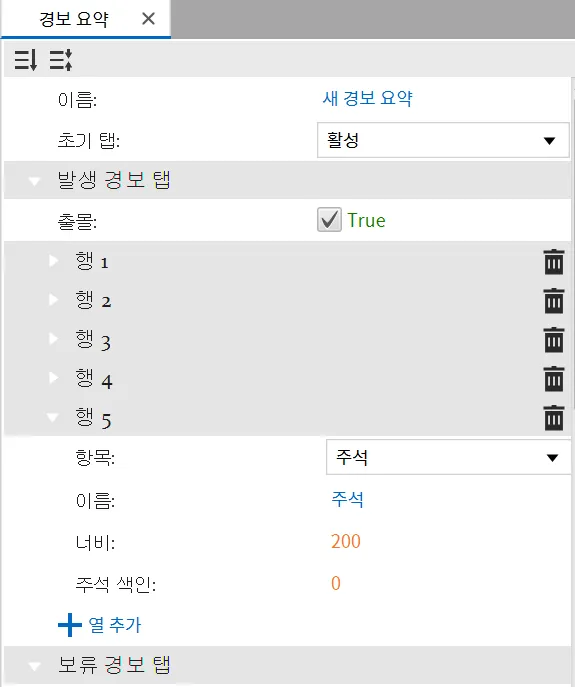

오브젝트의 기본 속성 탭에서 활성된 경보 하위의 행 5를 열 추가를 눌러 새로 추가합니다. 해당 행의 항목은 주석으로 설정한 다음, 인덱스는 0으로 설정합니다. 너비는 200으로 설정합니다.

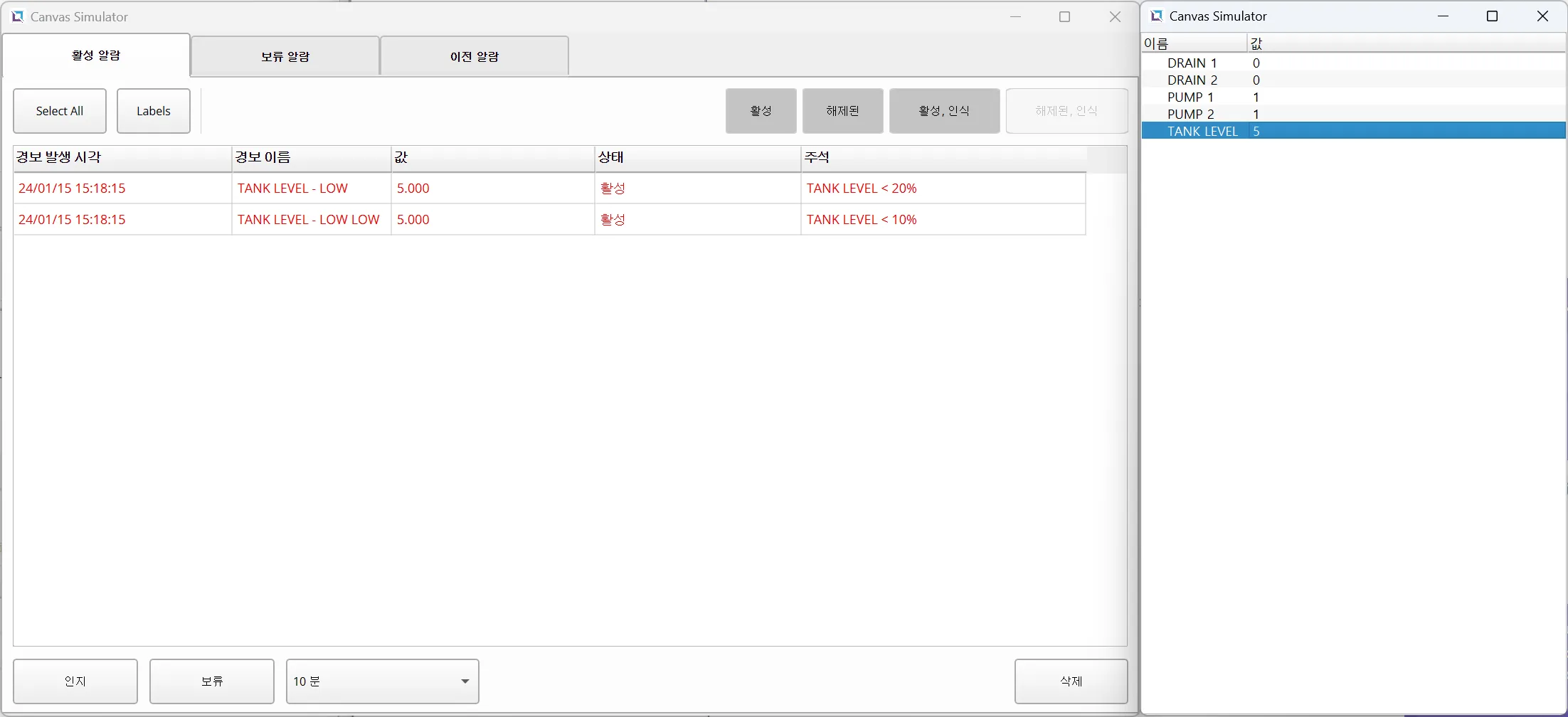

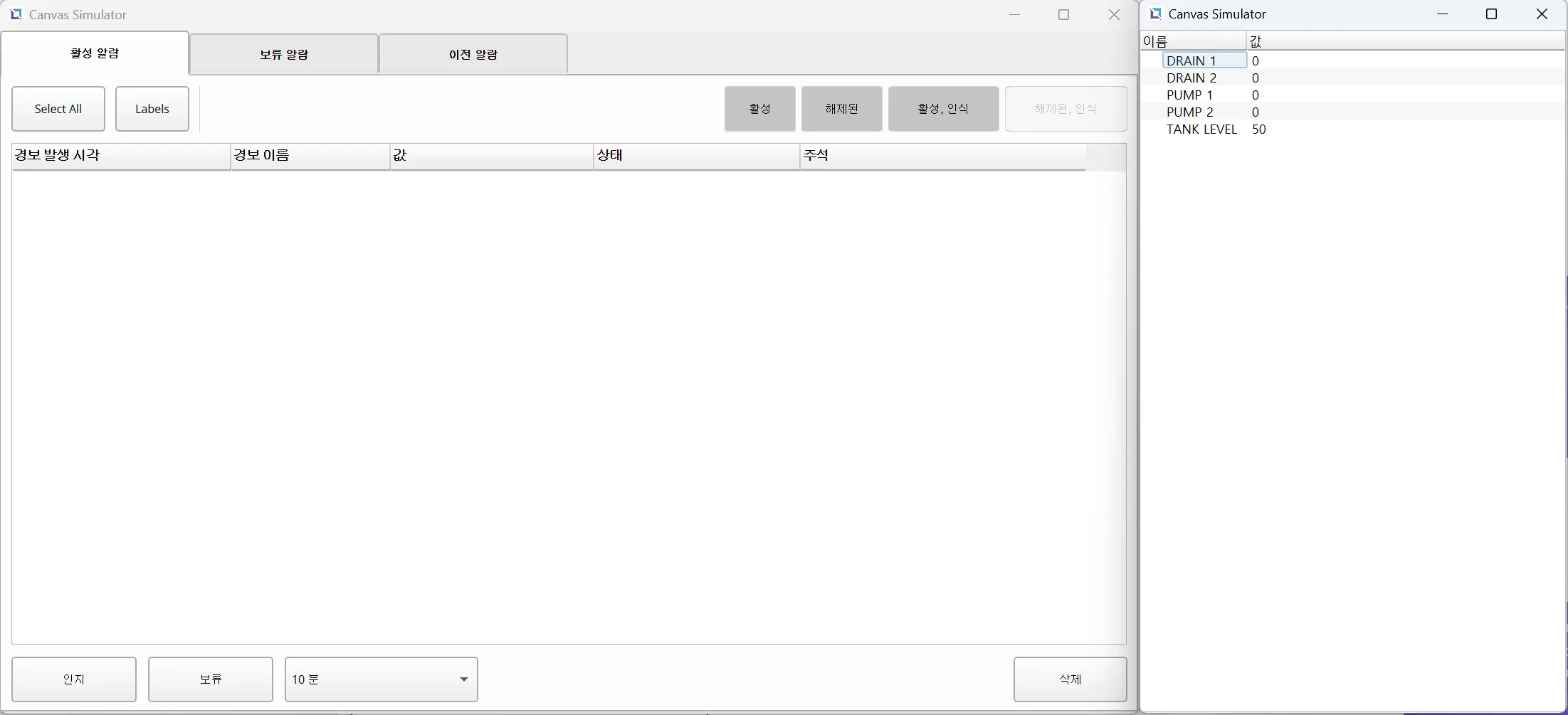

우측의 태그 창에서 숫자 50을 더블클릭한 다음 해당 값을 5로 변경합니다. 경보 2개 “TANK LEVEL - LOW”와 “TANK LEVEL - LOW LOW”가 발생합니다. 또한 해당 경보들이 ON 되면서 ON 동작에 할당된 명령이 실행되어 PUMP 1과 PUMP 2의 값이 1이 된 것을 확인할 수 잇습니다.

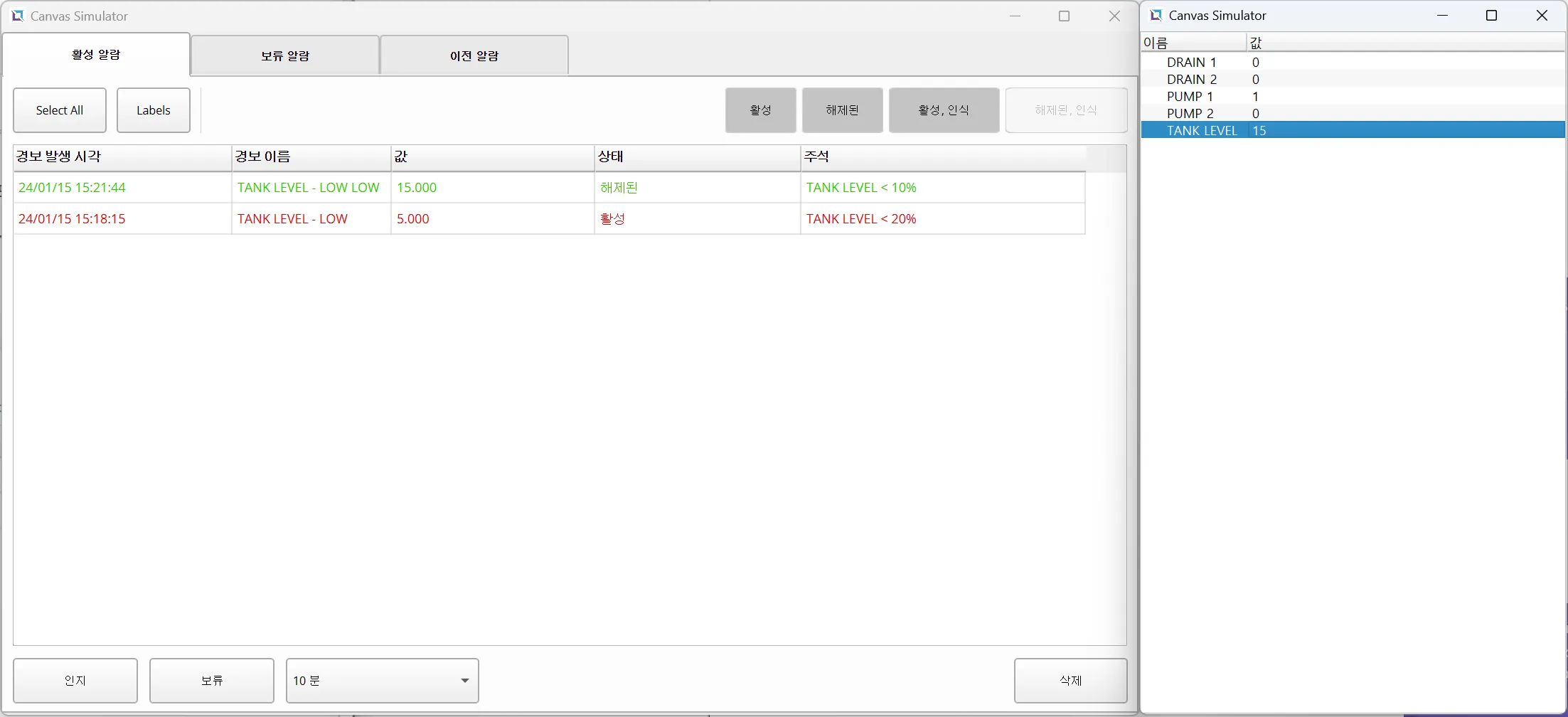

TANK LEVEL 태그의 값을 15로 변경하면 “TANK LEVEL - LOW LOW” 경보는 해제되며 OFF 동작에 할당된 명령이 실행되고 PUMP 2 태그의 값이 0이 됩니다.

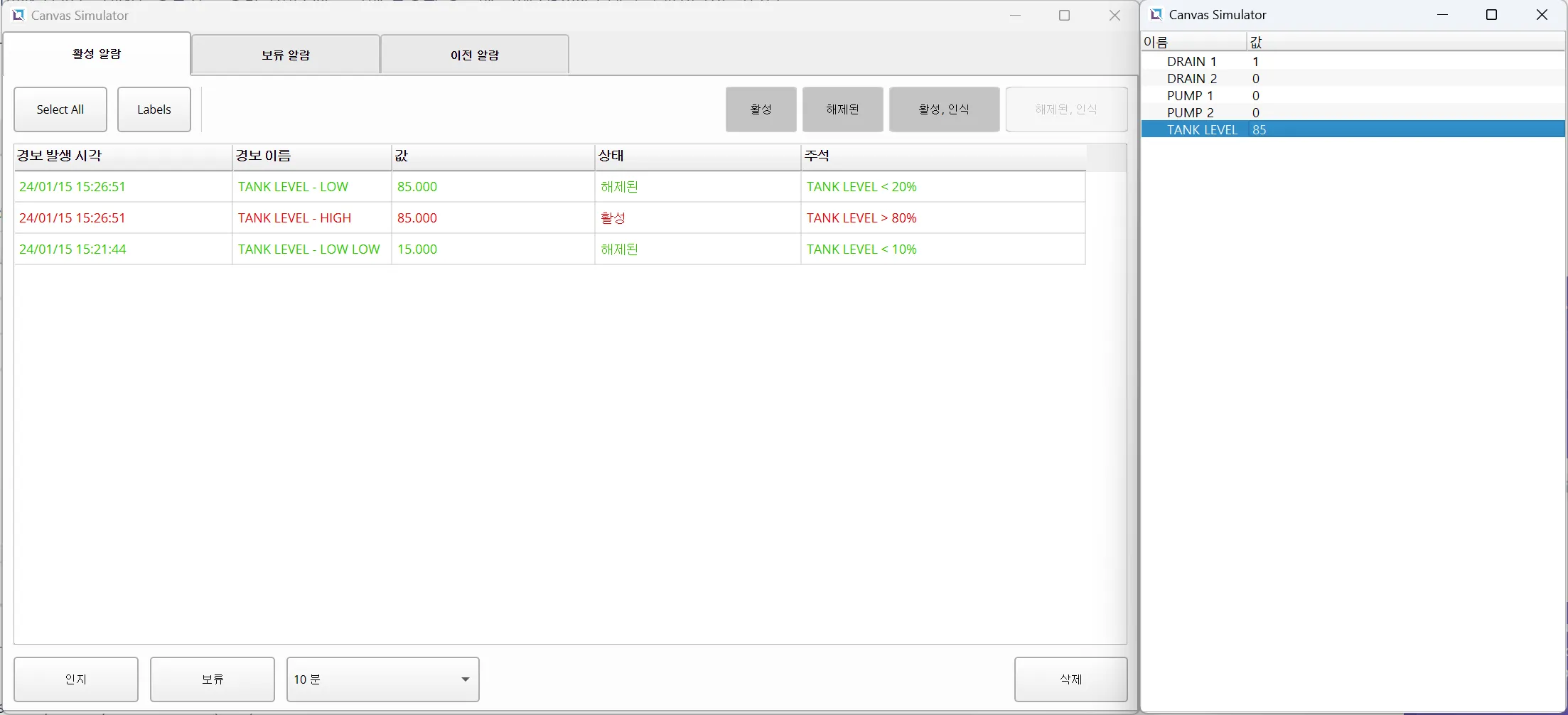

TANK LEVEL 태그 값을 85로 설정하면 “TANK LEVEL - LOW” 경보가 해제되지만 “TANK LEVEL - HIGH” 경보가 활성화 되며 ON 동작에 설정된 명령에 의해 DRAIN 1 태그의 값이 1이 됩니다.

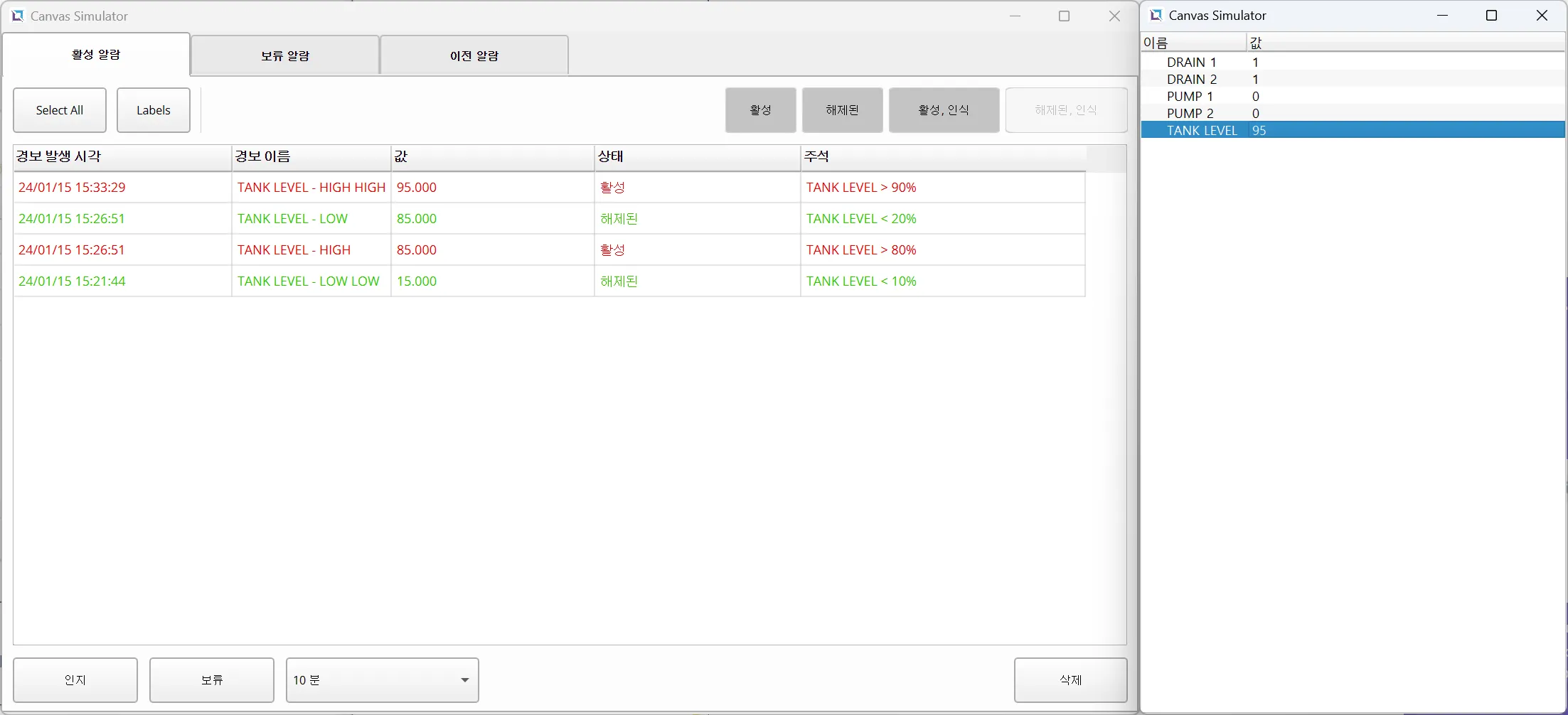

TANK LEVEL 태그의 값을 95로 설정하면 “TANK LEVEL - HIGH HIGH” 경보가 활성화 되며, ON 동작에 설정된 명령에 의해 DRAIN 2 태그의 값이 1이 됩니다.

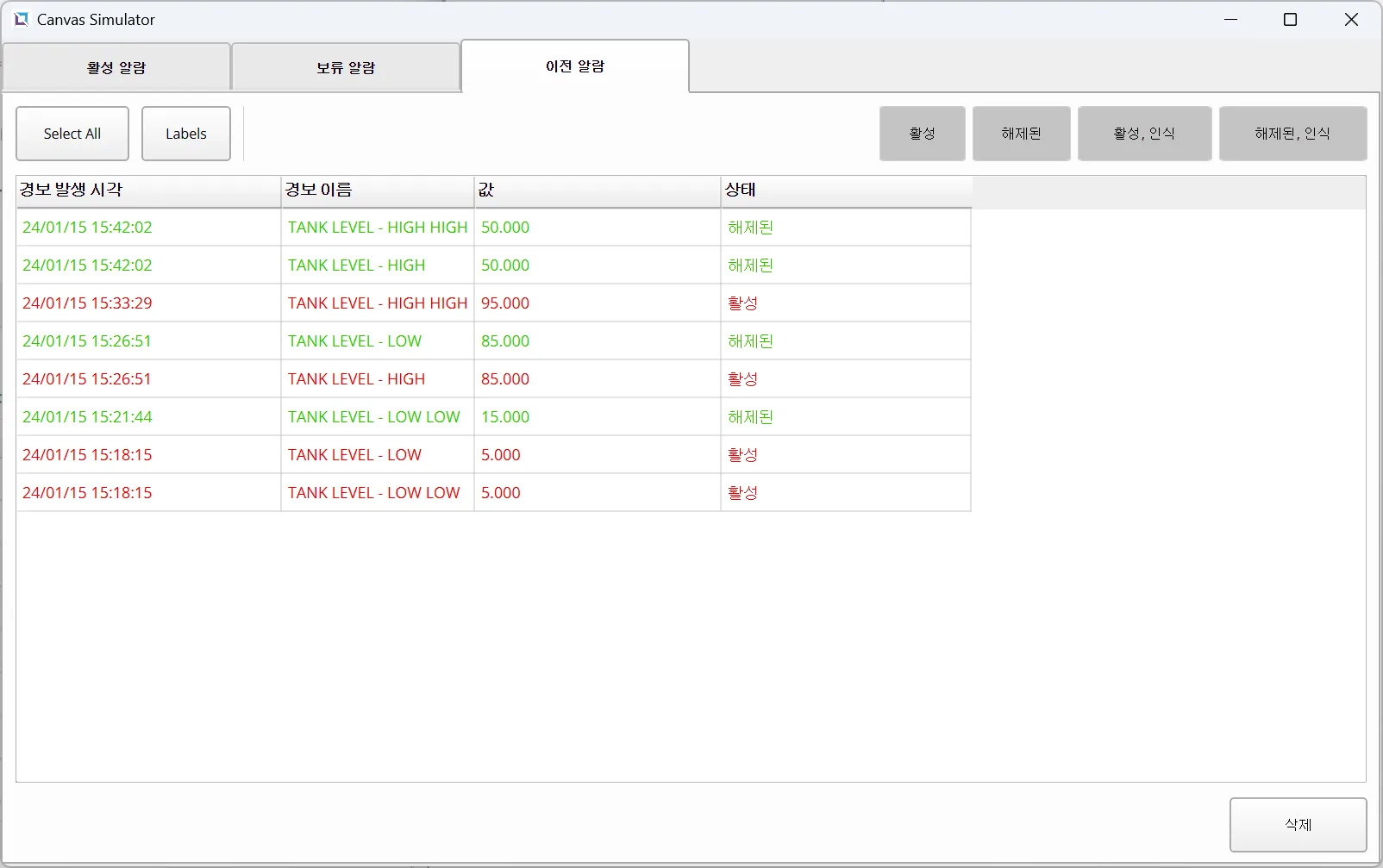

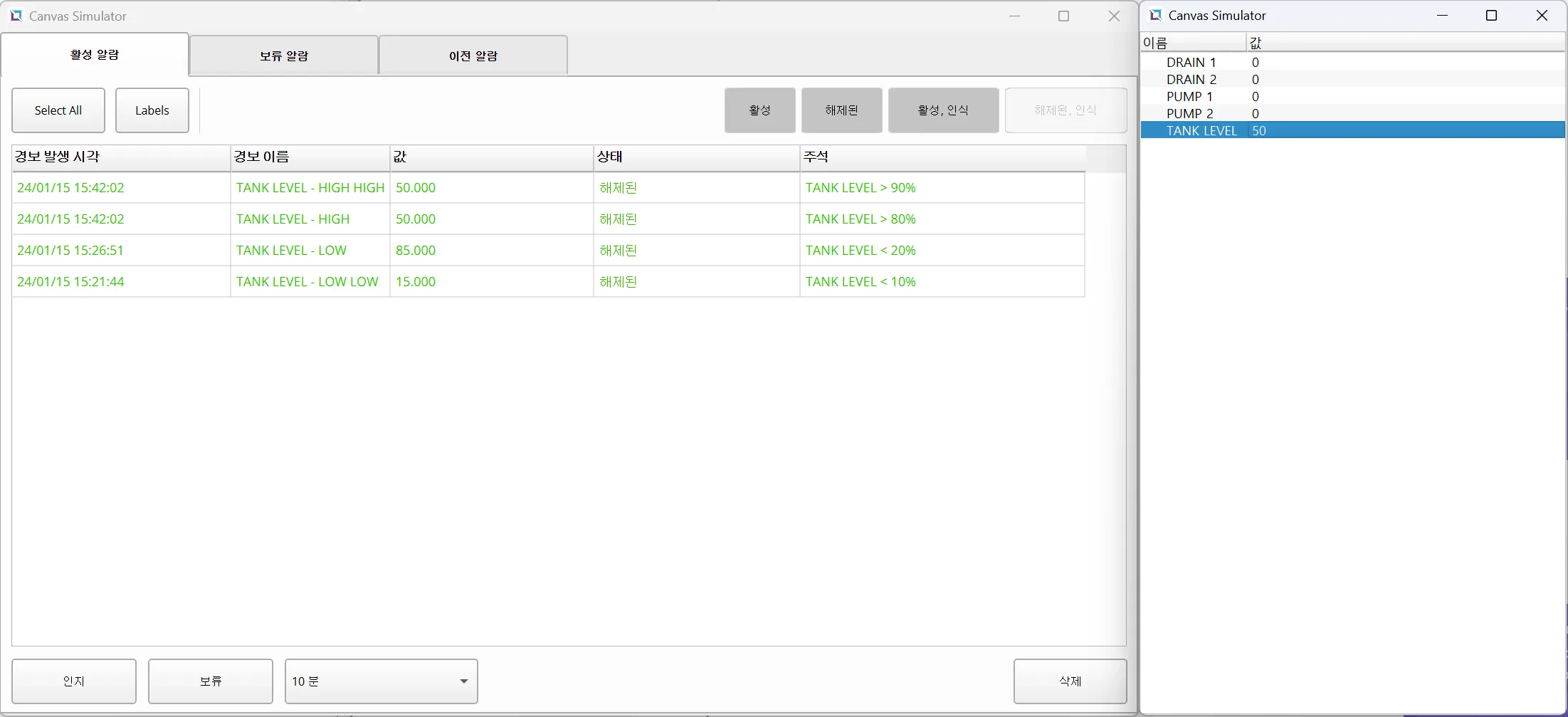

TANK LEVEL 태그의 값을 50으로 설정하면 모든 경보가 해제되고, 이로 인해 DRAIN 1 태그와 DRAIN 2 태그의 값이 0이 됩니다.
