예제: 데이터 브리지 설정

아래의 예제를 따라 데이터 브리지 기능에 대해 이해해 보세요.

데이터브릿지 이해하기

Canvas의 데이터브릿지 기능은 두 개 이상의 PLC가 서로 직접 연결되지 않은 상태에서도 HMI를 통해 통신할 수 있도록 해줍니다. 이는 서로 다른 브랜드의 PLC가 사용되는 시스템에서 특히 유용하며, 이러한 장치들은 기본적으로 직접 통신을 지원하지 않을 수 있습니다. HMI를 브릿지로 사용하면 이러한 장치 간에 데이터를 교환할 수 있어 원활한 통합이 가능합니다. 이 예제에서는 CIMON PLC와 Siemens S7 PLC를 Xpanel을 브릿지로 활용하여 연결하고, Canvas가 데이터 전송을 관리합니다.

이 과정에서는 Canvas에서 사전 구성된 두 개의 PLC를 사용하고, 필요한 데이터 태그를 생성한 후, 데이터브릿지 기능을 설정하며, HMI 인터페이스의 화면 오브젝트를 통해 데이터 전송을 시각화합니다. 모든 작업은 온라인 시뮬레이터를 통해 테스트됩니다.

설정

이 연습에 다음의 설정이 사용됩니다.

I/O 디바이스 설정

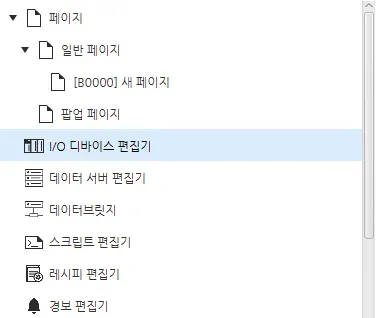

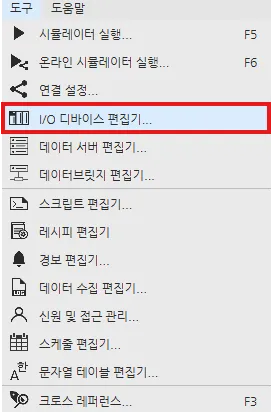

HMI와 PLC 간의 통신을 활성화하려면, 디바이스를 Canvas에 등록해야 합니다. 왼쪽 화면의 프로젝트 트리에서 I/O 디바이스 편집기를 선택하거나 도구 > I/O 디바이스 편집기로 이동하여 엽니다.

다음 디바이스를 생성합니다.:

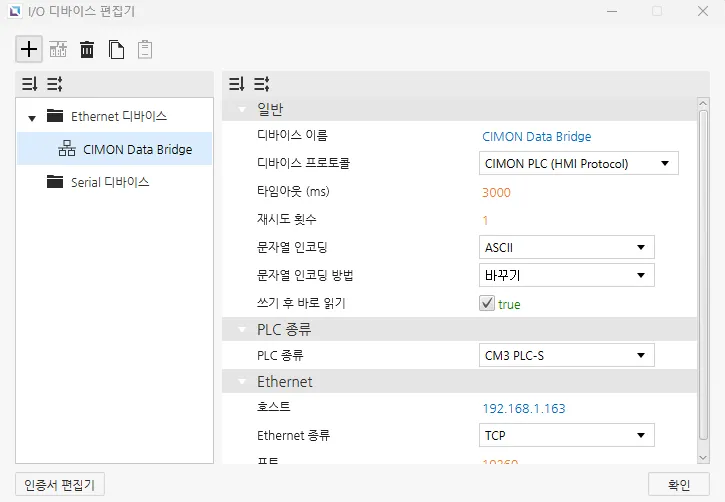

1. CIMON Data Bridge
  - 디바이스 종류: Ethernet
  - 프로토콜: CIMON PLC (HMI Protocol)
  - IP: 192.168.1.163

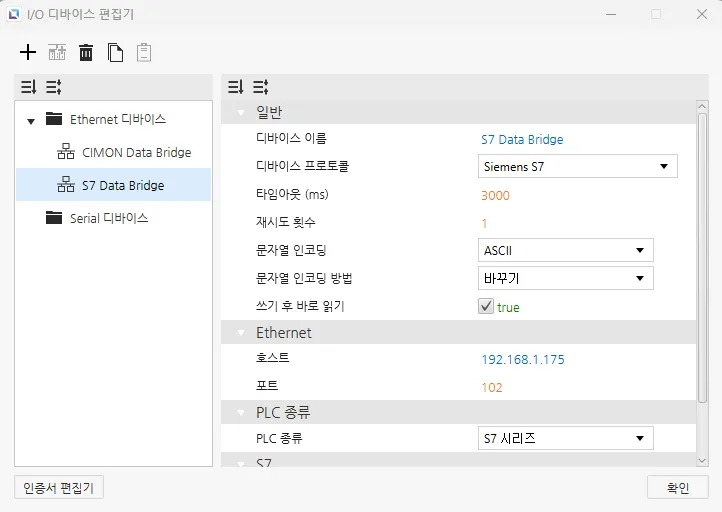

2. S7 Data Bridge
  - 디바이스 종류: Ethernet
  - 프로토콜: Siemens S7
  - IP: 192.168.1.175

태그 설정

데이터 태그는 장치 간 전송되는 값을 저장하는 변수 역할을 합니다. 각 PLC에 이 태그들을 할당하여, 한 장치에서 데이터를 읽고 다른 장치에 쓸 수 있도록 설정합니다.

다음 태그들을 생성합니다.:

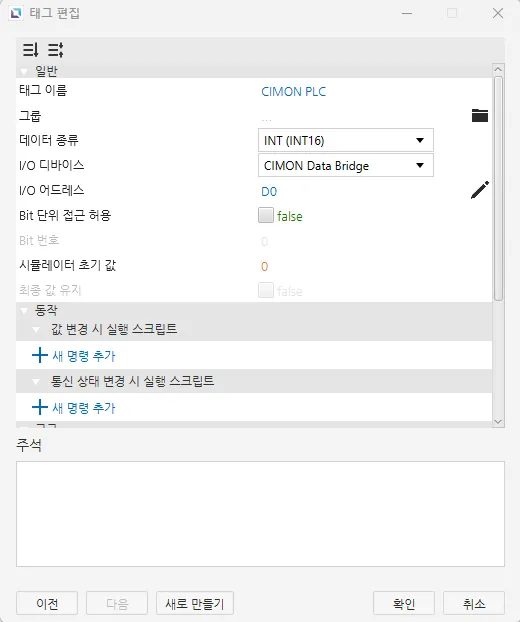

1. CIMON PLC
  - 데이터 종류: INT (INT16)
  - I/O 디바이스: CIMON Data Bridge
  - I/O 어드레스: D0
  - 초기 값: 0

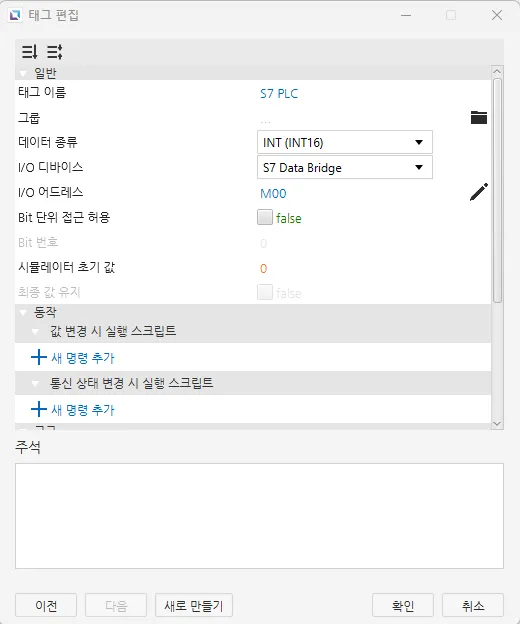

2. S7 PLC
  - Data type: INT (INT16)
  - I/O 디바이스: S7 Data Bridge
  - I/O 어드레스: M00
  - 초기 값: 0

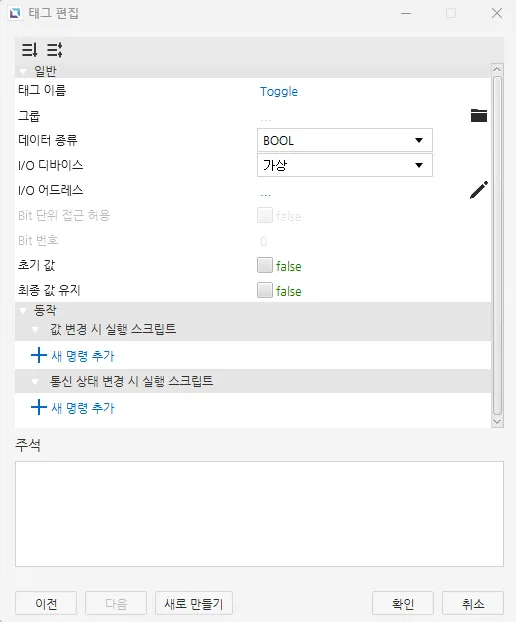

3. Toggle
  - 데이터 종류: BOOL
  - I/O 디바이스: Internal
  - 초기 값: false
