데이터 수집 소개

기능 설명

데이터 수집은 Canvas의 기록과 관련된 기능 중 하나입니다. 이 기능은 사용자가 디지털 태그, 아날로그 태그의 값을 추적하는데 사용됩니다. 데이터는 실시간으로 일정한 주기마다 수집되며 이렇게 수집된 기록은 데이터 수집 테이블 객체에 표시할 수 있습니다.

수집된 기록은 CSV 파일로 만들어 USB 또는 SD 저장장치에 저장할 수 있습니다.

Canvas 소프트웨어에서 다음 기능을 설정할 수 있습니다.

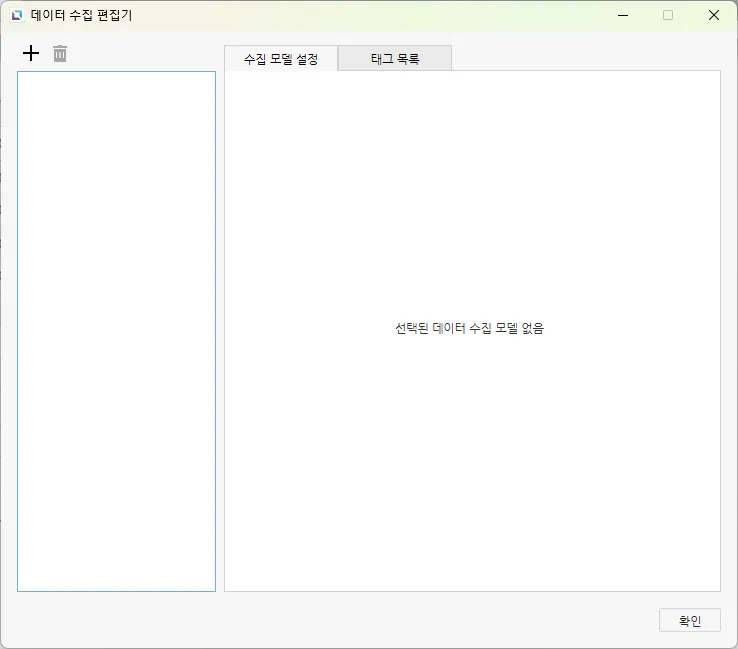

데이터 수집 편집기를 열려면 툴바에서 **데이터 수집 편집기 열기...**를 클릭하거나 도구 > 데이터 수집 편집기를 클릭합니다. 이 창에서는 수집 모델 설정과 태그 목록 탭이 표시되며, 이 탭에서는 데이터 수집 모델 추가, 수정 및 삭제가 가능합니다.

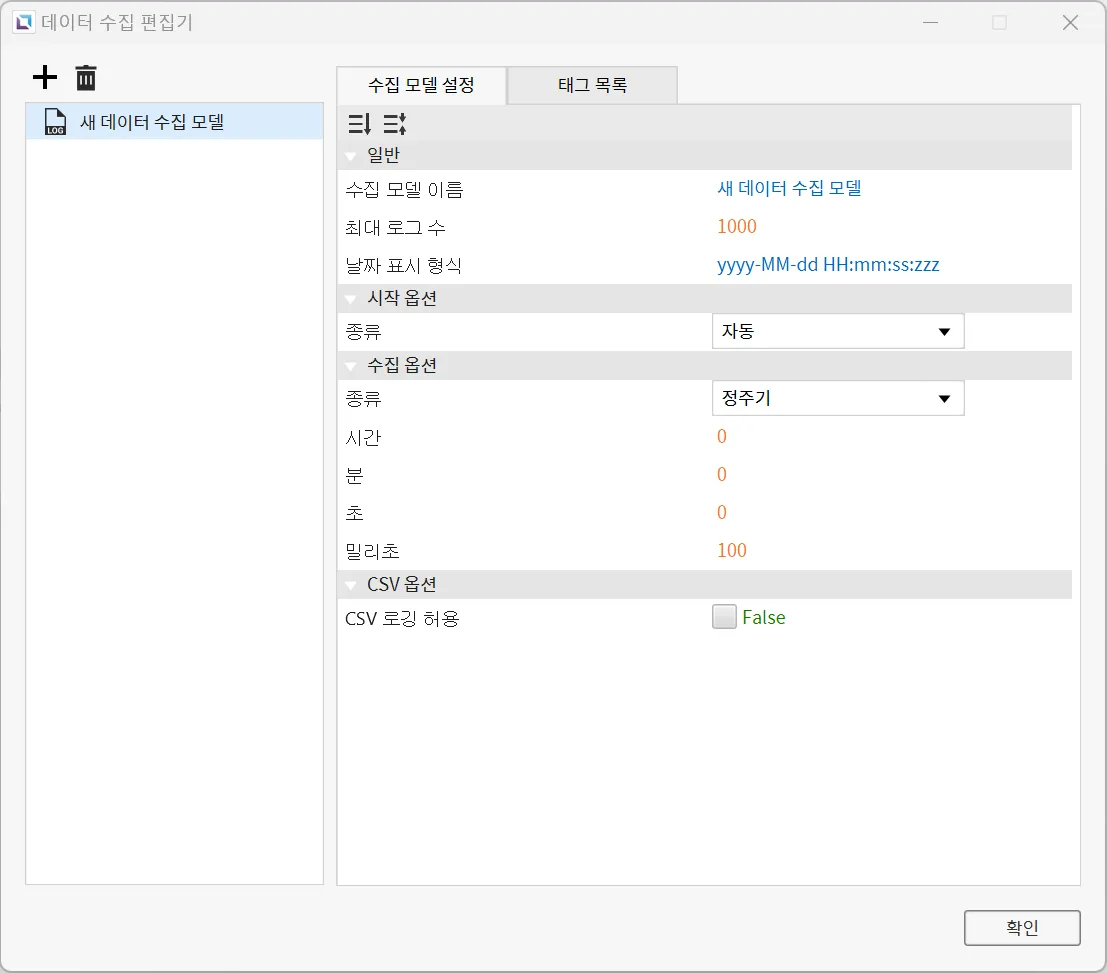

데이터 수집 모델 설정 탭에서는 사용자가 데이터 수집 모델의 이름, 날짜 및 시간 형식, 수집 시작 조건 및 수집 주기 등을 설정할 수 있습니다.

데이터 수집 기능에는 CSV 로깅 옵션이 포함됩니다. 이 기능은 각 데이터 로그 모델별로 활성화 또는 비활성화할 수 있습니다. 활성화된 경우, 저장 유형, 업데이트 간격, 파일 추적 기간, 최대 파일 수, 시작 시간을 설정할 수 있습니다.

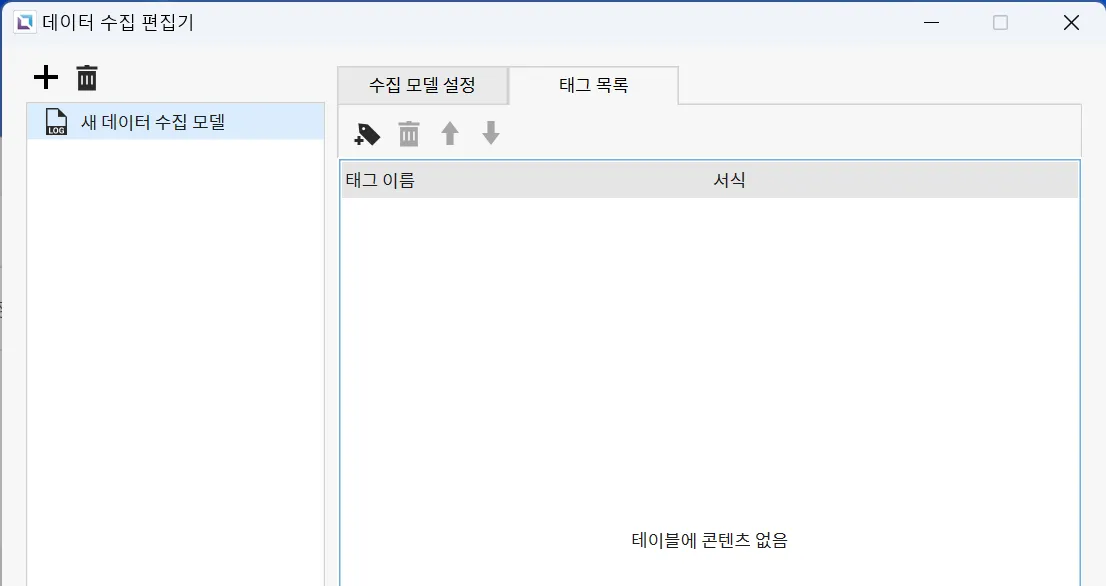

태그 목록 탭에선 사용자가 데이터 수집에 사용할 태그를 추가할 수 있습니다.

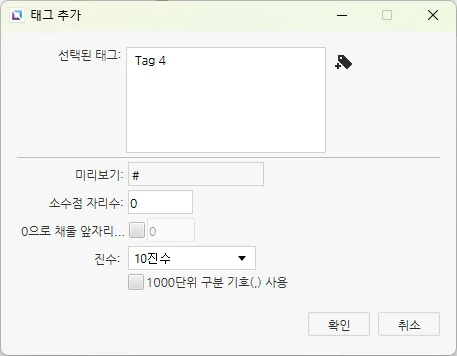

각 태그에 대한 데이터 수집 형식은 모델에 태그를 추가할 때 지정할 수 있습니다.

태그가 추가되면 목록에 표시됩니다.

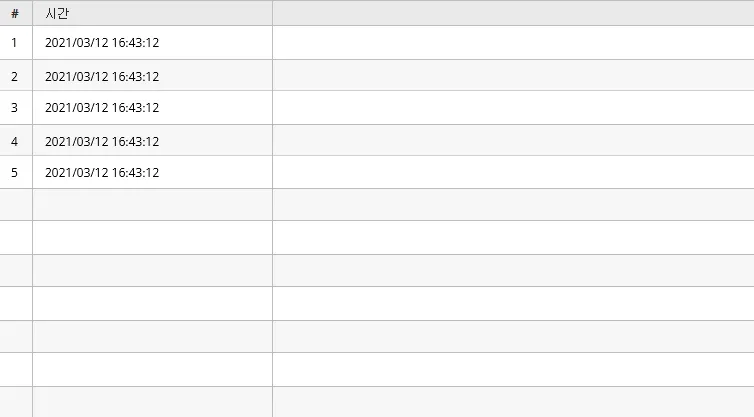

데이터 수집 테이블을 삽입하려면 삽입 > 데이터 수집 테이블을 클릭하거나, 툴바의 데이터 수집 테이블 삽입 아이콘을 클릭하세요. 선택한 후, 원하는 크기로 클릭하고 드래그하세요. 데이터 로그 테이블은 아래 이미지처럼 보일 것입니다.

사용자가 데이터 수집 테이블을 설정하는데 사용됩니다.

속성 창을 활성화하려면 보기 > 속성 을 선택하세요

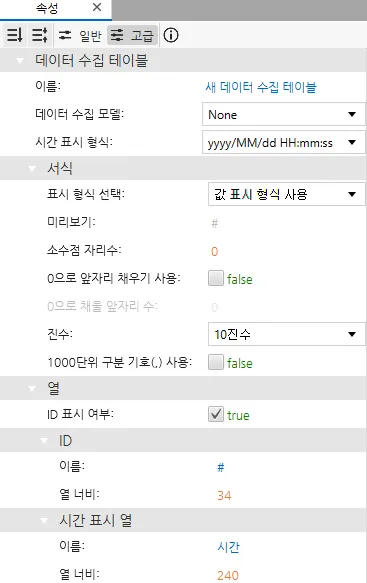

기본 속성 섹션에서는 오브젝트 내 표시되는 콘텐츠와 형식을 변경할 수 있습니다. 오브젝트의 이름은 기본 속성 대신 표시됩니다.

데이터 수집 편집기에서 생성한 데이터 수집 모델은 데이터 수집 모델 속성에 설정해야합니다.

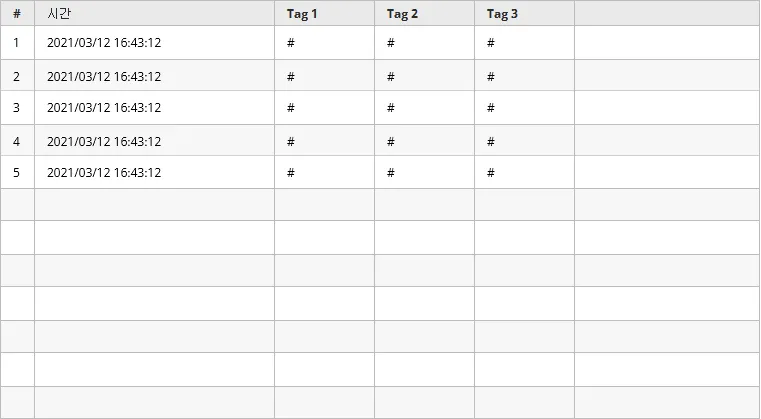

모델이 선택되면, 데이터 수집 테이블 미리보기에 태그들이 표시됩니다.

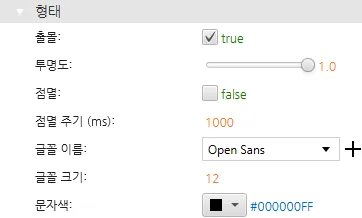

형태 섹션에서는 색상과 각종 선택 항목을 통하여 눈에 보이는 오브젝트의 속성을 설정할 수 있습니다.

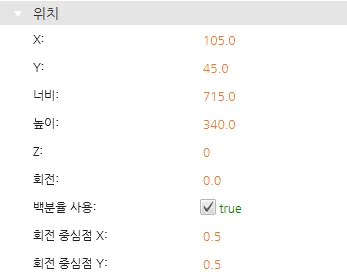

위치 섹션에서는 오브젝트를 이동하거나 크기를 조정할 수 있는 속성을 제공합니다.

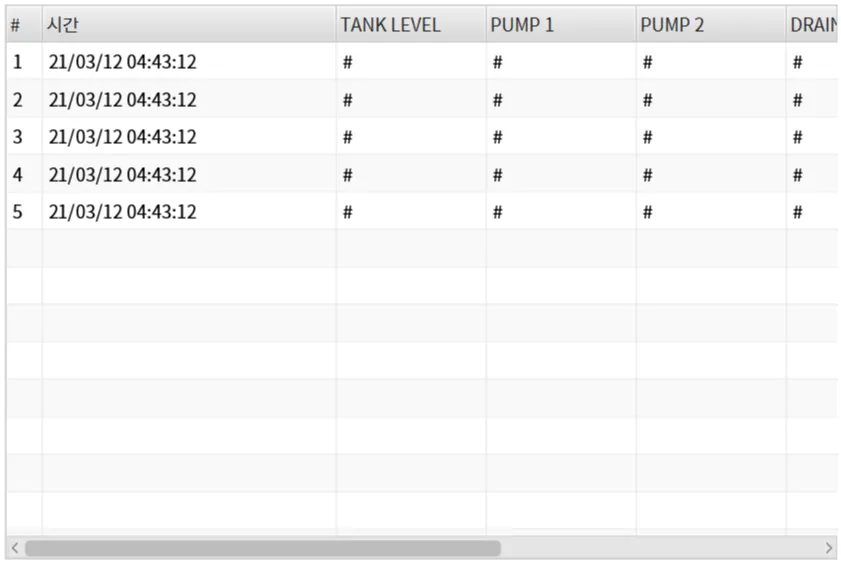

프로젝트가 동작하는 동안, 데이터 수집 테이블에는 연결된 모델에 수집된 데이터가 표시됩니다. 이전에 수집된 데이터는 스크롤을 내려 확인이 가능하며 최대 5,000개의 행이 저장됩니다.

모델에 등록된 각 태그가 1개의 열을 차지하며, 시간 열은 항상 기본으로 표시됩니다.

데이터 수집 테이블에서 기록 보관을 위해 CSV 파일로 내보낼 수 있습니다.CSV파일 생성 기능은 생성된 파일을 USB, SD 카드, FTP, 또는 로컬 메모리에 저장하는 기능을 포함합니다.

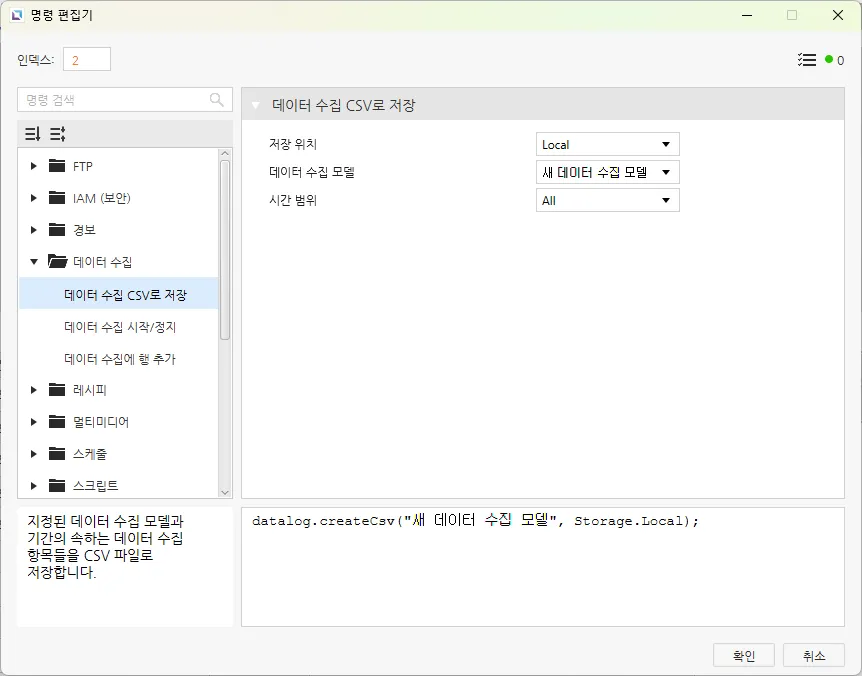

CSV 파일은 데이터 수집 CSV로 저장 명령어 함수를 사용해 생성할 수 있습니다.

datalog.createCsv() 또는 datalog.createCsvForRange() 스크립트 함수를 사용해서 CSV 파일을 생성할 수 있습니다.

안내: CIMON은 저장 위치로 USB 또는 SD 카드 사용을 권장합니다. CSV 파일이 로컬 또는 FTP에 저장되는 경우, 해당 위치에 남아있는 저장공간이 1 GB 미만이면 파일이 생성되지 않습니다.
