통신 설정 소개

통신 설정 설명

CIMON HMI는 PLC 및 다른 HMI와 연결하여 중요한 프로젝트 데이터를 명확하고 쉽게 접근할 수 있는 방식으로 표시합니다. 이 HMI들은 이더넷 및 Serial 연결을 통해 다른 장치들과 통신을 지원하여, 사용자가 PLC 및 다른 컨트롤러로부터 실시간 정보를 확인할 수 있게 해줍니다. HMI 인터페이스를 사용하면 PLC에서 직접 데이터를 읽는 것보다 프로젝트 데이터를 훨씬 쉽게 모니터링하고 이해할 수 있습니다.

디자이너 기능

I/O 디바이스 편집기

I/O 디바이스 편집기는 Canvas에서 외부 PLC, HMI 또는 컨트롤러를 설정하는 데 사용되는 도구입니다. 편집기에서 디바이스가 Ethernet 또는 serial 통신을 사용하는지 지정할 수 있습니다. 디바이스 구성 내에서 사용 가능한 프로토콜 중 하나를 선택하여 통신할 수 있습니다.

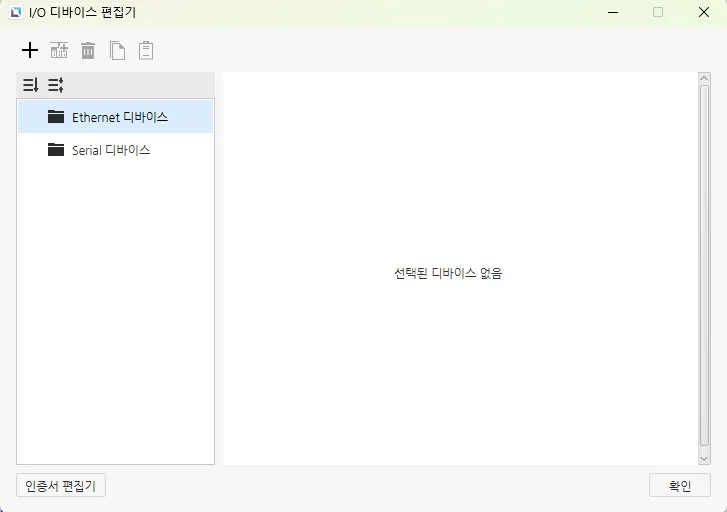

I/O Device 편집기는 도구 > I/O Device 편집기 또는 툴바에서 I/O Device 편집기 열기... 를 통해 진입할 수 있습니다.

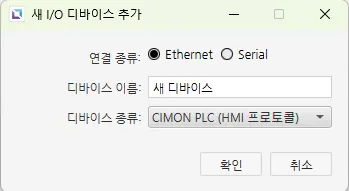

새 장치를 추가하려면 + 아이콘을 새 I/O 디바이스 추가 창을 열고 연결 유형으로 Ethernet 또는 Serial을 선택합니다. 디바이스 이름을 변경할 수 있고디바이스 종류를 선택합니다. 디바이스 종류를 클릭하면 Canvas가 통신을 지원하는 특정 디바이스 목록이 드롭다운으로 표시됩니다.

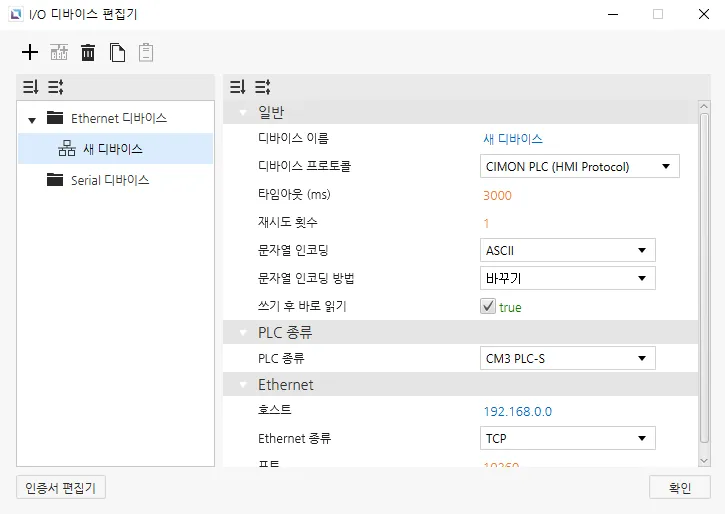

선택이 완료되면, 기본 설정의 I/O 디바이스가 생성됩니다.
