CIMON-Canvas v5.0.4

Serial 디바이스 통신

통신 케이블 결선

Xpanel Serial 포트 배선 관련해서 아래 표를 참고하세요.:

RS-232C 포트의 경우, Xpanel은 표준 DB9 RS-232C 핀 할당을 제공합니다

eXT04+ & nXT07

  • 아래의 serial 포트는 다음 Xpanel 모델에 적용됩니다.:
    • eXT04
    • eXT07
    • nXT07

  • COM1 : RS-422/485
  • COM2 : RS-232C

eXT10+ and eXT2

  • 아래의 serial 포트는 다음 Xpanel 모델에 적용됩니다.:
    • eXT10
    • eXT12
    • eXT15
    • eXT2-07
    • eXT2-10
    • eXT2-12
    • eXT2-15

COM1

  • COM1 : RS-422/485

COM2

  • COM2 : RS-232C

COM3

  • COM3 : RS-232C

지원되는 드라이버

Serial 디바이스는 직렬 케이블을 통해 다른 장치에 연결할 때 사용됩니다. 사용자는 연결하려는 장치의 Serial 포트, 통신 타입, **Baudrate(보드 전송 속도)**를 입력해야 합니다. 또한, 문자열 인코딩과 문자열 인코딩 방식을 선택할 수 있습니다. 타임아웃 시간, 재시도 횟수, 전송 지연과 같은 설정들도 변경할 수 있습니다. 또한, 디바이스의 이름과 프로토콜도 변경할 수 있습니다.

Allen-Bradley DF-1

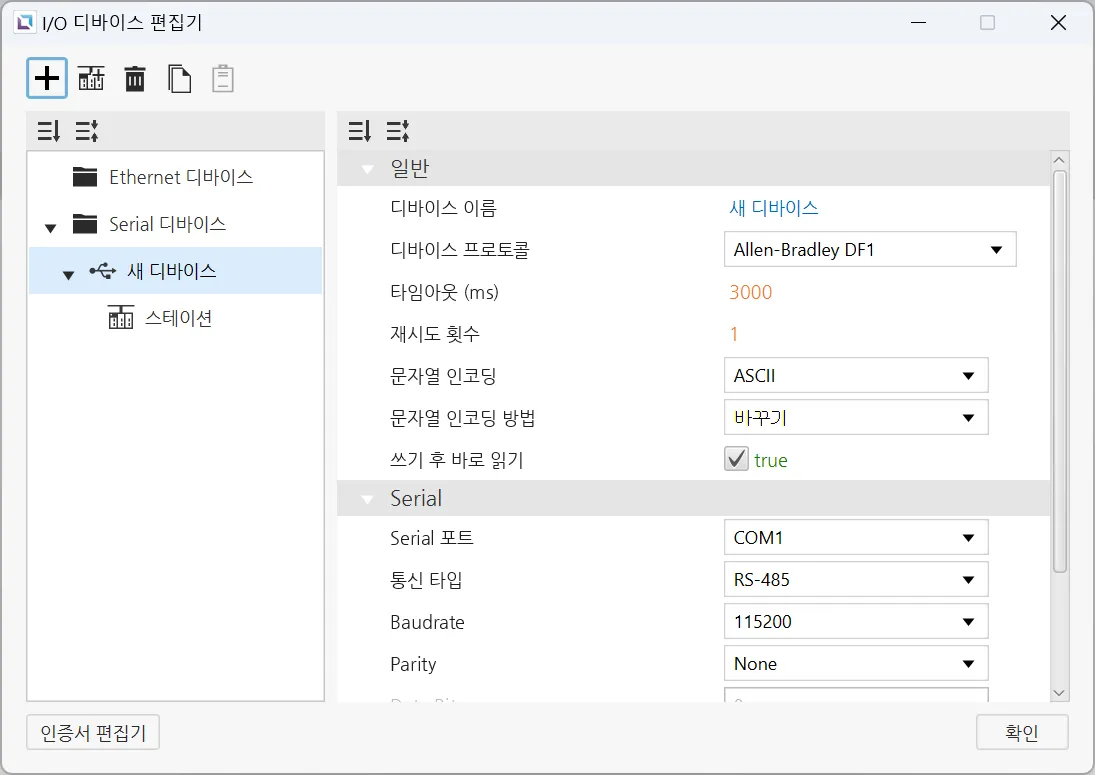

Canvas는 Allen-Bradley DF-1 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 사용자는 이 프로토콜의 오류 감지 및 Flow Control를 설정할 수 있습니다. 오류 감지에는 BCC와 CRC 중 하나를 선택할 수 있으며, Flow Control는 켜거나 끄거나 제어할 수 있습니다. 디바이스 선택 후에는 추가 설정이 나타나지 않습니다.

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAddress NotationAccess
Output FilesOO:0.0/0 - O:0.30/15O:0.0 - O:0.30DecimalR/W
Input FilesII:0.0/0 - I:0.30/15I:0.0 - I:0.30DecimalR
Status FilesSS:0/0 - S:163/15S:0 - S:163DecimalR
Binary FilesBB3:0/0 - B3:255/15
B9:0/0 - B255:255/15		B3:0 - B3:255
B9:0 - B255:255		DecimalR/W
Integer FilesNN7:0/0 - N7:255/15
N9:0/0 - N255:255/15		N7:0 - N7:255
N9:0 - N255:255		DecimalR/W
Float FilesF-F8:0 - F255:255DecimalR/W
Long FilesL-L9:0 - L255:255DecimalR/W
String FilesST-ST9:0 - ST255:255DecimalR/W
Timer FilesTT4:0.0/0 - T4:255.2/15
T9:0.0/0 - T255:255.2/15		T4:0.0 - T4:255.2
T9:0.0 - T255:255.2		DecimalR/W
Counter FilesCC5:0.0/0 - C5:255.2/15
C9:0.0/0 - C255:255.2/15		C5:0.0 - C5:255.2
C9:0.0 - C255:255.2		DecimalR/W
Control FilesRR6:0.0/0 - R6:255.2/15
R9:0.0/0 - R255:255.2/15		R6:0.0 - R6:255.2
R9:0.0 - R255:255.2		DecimalR/W

통신 케이블 결선

1761-CBL-PM02 케이블은 이 프로토콜을 개발하는 데 사용되었으며, 이 프로토콜을 사용하여 연결을 시도할 때 작동합니다.

ATIVA Serial

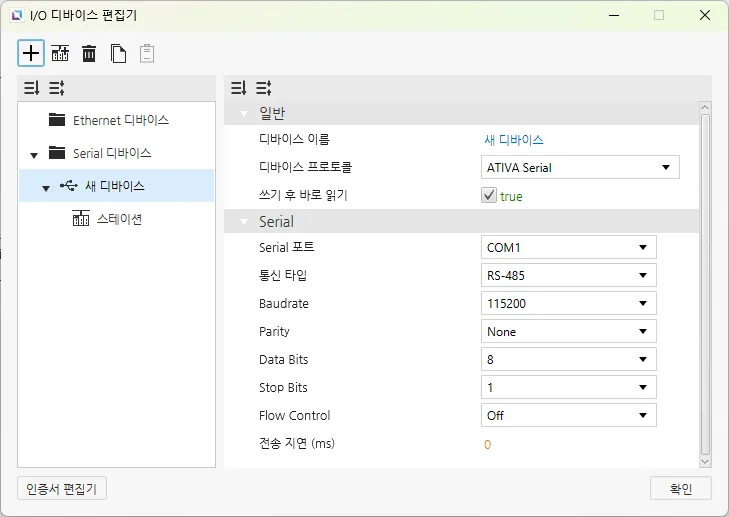

Canvas는 ATIVA Serial 프로토콜을 지원하며, 이 프로토콜을 지원하는 디바이스와 연결할 수 있습니다. 추가적인 설정 옵션은 없습니다.

Format

  • 아날로그 태그 형식: {Symbol}{Address Number}
    • 예시: D0는 모든 WORD 값을 검색합니다.
  • 디지털 태그 형식: {Symbol}{Address Number}{Bit Number}
    • 예시: D0A는 WORD D0의 10번째 비트 값을 검색합니다.
메모리 영역 및 범위
Memory AreaSymbolDigitalAnalogAccess
External InputXX000.0 - X511.FX0000 - X5110R
External OutputYY000.0 - Y511.FY0000 - Y5110R/W
Internal RelayMM000.0 - M999.FM0000 - M9990R/W
Internal RelayLL000.0 - L999.FL0000 - L9990R/W
Latch (Non-Volatile) RelayKK000.0 - K999.FK0000 - K9990R/W
FlagsFF000.0 - F127.FF0000 - F1270R
Timer - OutputTT0000 - T4095-R/W
Timer - Current ValueTC-TC0000 - TC4095R/W
Timer - Set ValueTS-TS0000 - TS4095R/W
Counter - OutputCC0000 - C4095-R/W
Counter - Current ValueCC-CC0000 - CC4095R/W
Counter - Set ValueCS-CS0000 - CS4095R/W
Step ControllerS-S00 - S99R/W
Data MemoryDD00000.0 - D31999.FD00000 - D31999R/W
Index RegisterR-R00 - R19R/W
SubroutineZ-Z0000 - Z1029R/W
Sequential Function ChartQQ000.0 - Q511.FQ0000 - Q5110R/W

CIMON PLC (HMI Protocol)

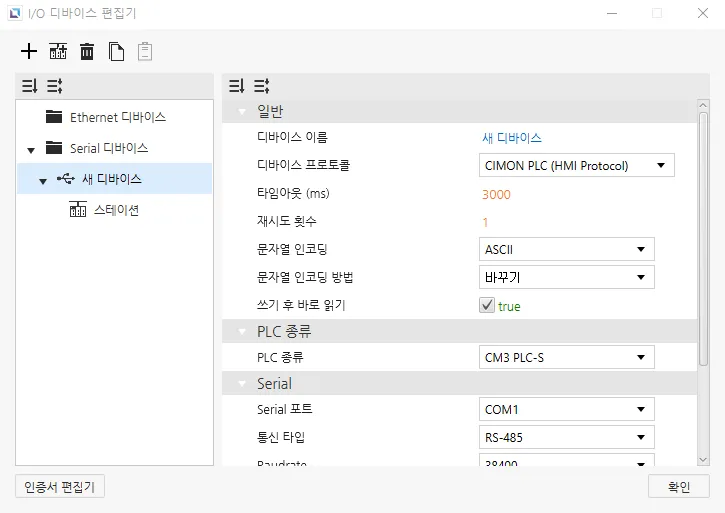

Canvas의 기본 프로토콜입니다. 추가적인 설정 옵션은 없습니다.

형식

  • 아날로그 태그 형식: {Symbol}{Address Number}
    • 예시: D0는 전체 WORD 값을 검색합니다.
  • 디지털 태그 형: {Symbol}{Address Number}{Bit Number}
    • 예시: D0A는 WORD D0의 10번째 비트 값을 검색합니다.
메모리 영역 및 범위
Memory AreaSymbolDigitalAnalogAccess
External InputXX000.0 - X511.FX0000 - X5110R
External OutputYY000.0 - Y511.FY0000 - Y5110R/W
Internal RelayMM000.0 - M999.FM0000 - M9990R/W
Internal RelayLL000.0 - L999.FL0000 - L9990R/W
Latch (Non-Volatile) RelayKK000.0 - K999.FK0000 - K9990R/W
FlagsFF000.0 - F127.FF0000 - F1270R
Timer - OutputTT0000 - T4095-R/W
Timer - Current ValueTC-TC0000 - TC4095R/W
Timer - Set ValueTS-TS0000 - TS4095R/W
Counter - OutputCC0000 - C4095-R/W
Counter - Current ValueCC-CC0000 - CC4095R/W
Counter - Set ValueCS-CS0000 - CS4095R/W
Step ControllerS-S00 - S99R/W
Data MemoryDD00000.0 - D31999.FD00000 - D31999R/W
Index RegisterR-R00 - R19R/W
SubroutineZ-Z0000 - Z1029R/W
Sequential Function ChartQQ000.0 - Q511.FQ0000 - Q5110R/W

DNP3 Serial

Canvas는 DNP3 Serial 프로토콜을 지원합니다. 사용자는 오픈 딜레이를 설정할 수 있습니다.

Format

GroupVariationsDigitalAnalogAddress NotationAccess
1: Binary Input0: Default Variation
1: Packet Format
2: With Flags		1.{0, 1, 2}.{0-65535}.{Value, Explicit}1.{0, 1 ,2}.{0-65535}.{Flags, Timestamp}DecimalR
3: Double Binary Input0: Default Variation
1: Packet Format
2: With Flags		-3.{0, 1, 2}.{0-65535}.{Value, Explicit, Flags, Timestamp}DecimalR
10: Binary Output0: Default Variation
1: Packet Format
2: Output Status With Flags		10.{0, 1, 2}.{0-65535}.{Value, Explicit}10.{0, 1, 2}.{0-65535}.{Flags, Timestamp}DecimalR/W(Value, Explicit)
20: Counter0: Default Variation
1: 32-bit With Flag
2: 16-bit With Flag
5: 32-bit Without Flag
6: 16-bit Without Flag		-20.{0, 1, 2, 5, 6}.{0-65535}.{Value, Explicit, Flags, Timestamp}DecimalR
21: Frozen Counter0: Default Variation
1: 32-bit With Flag
2: 16-bit With Flag
5: 32-bit With Flag and Time
6: 16-bit With Flag and Time
9: 32-bit Without Flag
10: 16-bit Without Flag		-21.{0, 1, 2, 5, 6, 9, 10}.{0-65535}.{Value, Explicit, Flags, Timestamp}DecimalR
30: Analog Input0: Default Variation
1: 32-bit With Flag
2: 16-bit With Flag
3: 32-bit Without Flag
4: 16-bit Without Flag
5: Single-Precision With Flag
6: Double-Precision With Flag		-30.{0, 1, 2, 3, 4, 5, 6}.{0-65535}.{Value, Explicit, Flags, Timestamp}DecimalR
40: Analog Output0: Default Variation
1: 32-bit With Flag
2: 16-bit With Flag
3: Single-Precision With Flag
4: Double-Precision With Flag		-40.{0, 1, 2, 3, 4}.{0-65535}.{Value, Explicit, Flags, Timestamp}DecimalR/W(Value, Explicit)

한림 Loader

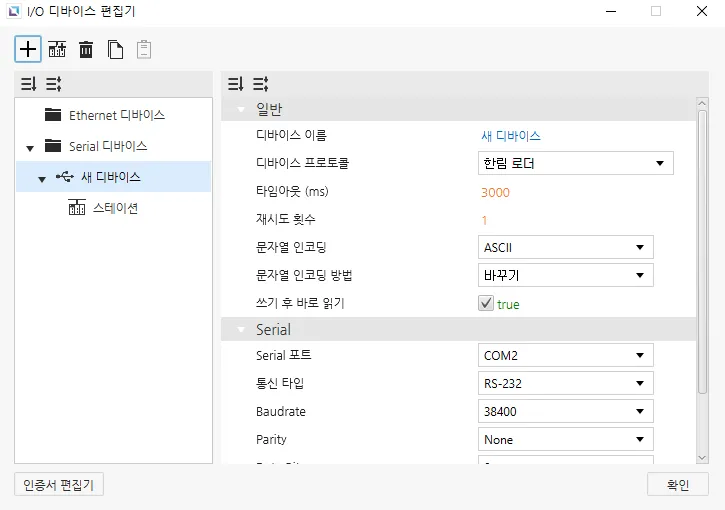

Canvas는 한림 Loader 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 이 프로토콜을 선택하더라도 추가 설정은 나타나지 않습니다.

형식

  • 일반 형식 : {Device Name}{Address Number}
    • Device Name: 사용 중인 메모리 영역의 기호입니다.
    • Address Number: 요청되는 메모리 주소의 인덱스로, 10진수로 표기됩니다.
  • X, Y, M, L, K 또는 F 영역 형식: {Device Name}{Address Number}{Bit Number}
    • 일부 메모리 영역은 아날로그 또는 디지털 태그로 액세스할 수 있습니다.
    • Device Name: 사용 중인 메모리 영역의 기호입니다.
    • Address Number: 요청되는 메모리 주소의 인덱스로, 10진수로 표기됩니다.
    • Bit Number: 요청되는 비트로, 16진수로 표기됩니다.
      • 아날로그 태그의 경우, Bit Number는 항상 0이어야 합니다.

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAccess
External InputXX000.0 - X511.FX0000 - X5110R
External OutputYY000.0 - Y511.FY0000 - Y5110R/W
Internal RelayMM000.0 - M999.FM0000 - M9990R/W
Internal RelayLL000.0 - L999.FL0000 - L9990R/W
Latch (Non-Volatile) RelayKK000.0 - K999.FK0000 - K9990R/W
FlagsFF000.0 - F127.FF0000 - F1270R
Timer - OutputTT0000 - T4095-R/W
Timer - Current ValueTC-TC0000 - TC4095R/W
Timer - Set ValueTS-TS0000 - TS4095R/W
Counter - OutputCC0000 - C4095-R/W
Counter - Current ValueCC-CC0000 - CC4095R/W
Counter - Set ValueCS-CS0000 - CS4095R/W
Step ControllerS-S00 - S99R/W
Data MemoryDD00000.0 - D31999.FD00000 - D31999R/W

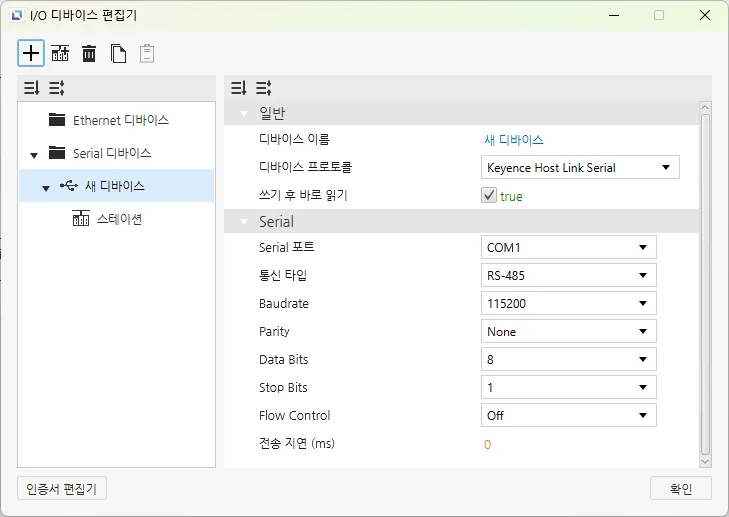

Canvas는 Keyence Host Link Serial 프로토콜을 지원합니다. 추가적인 설정 옵션은 없습니다.

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAddress NotationAccess
RelayRR0 - R199915R0 - R199900DecimalR/W
Link RelayBB0 - B7FFFB0 - B7FF0HexadecimalR/W
Internal Auxiliary RelayMRMR0 - MR399915MR0- MR399900DecimalR/W
Latch RelayLRLR0 - LR99915LR0 - LR99900DecimalR/W
Control RelayCRCR0 - CR99915CR0 - CR99900DecimalR/W
Virtual RelayVBVB0 - VBF9FFVB0 - VBF9F0HexadecimalR/W
Data MemoryDM-DM0 - DM65535DecimalR/W
Extended Data MemoryEM-EM0 - EM65535DecimalR/W
File RegisterFM-FM0 - FM524287DecimalR/W
File Register (SQ)ZF-ZF0 - ZF524287DecimalR/W
Link RegisterW-W0 - W7FFFHexadecimalR/W
Temporary Data MemoryTM-TM0 - TM9999DecimalR/W
Index RegisterZ-Z1 - Z12DecimalR/W
TimerT-T0 - T9999DecimalR
Timer (Current Value)TC-TC0 - TC9999DecimalR/W
Timer (Set Value)TS-TS0 - TS9999DecimalR/W
CounterC-C0 - C9999DecimalR
Counter (Current Value)CC-CC0 - CC9999DecimalR/W
Counter (Set Value)CS-CS0 - CS9999DecimalR/W
High-Speed CounterCTH-CTH0 - CTH3DecimalR/W
High-Speed Counter ComparatorCTC-CTC0 - CTC7DecimalR/W
Control MemoryCM-CM0 - CM65535DecimalR/W
Virtual MemoryVM-VM0 - VM65535DecimalR/W

Koyo DirectNET

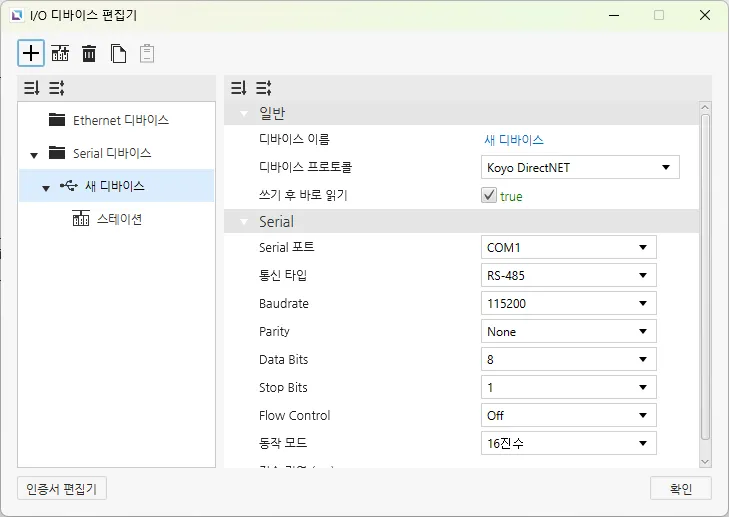

Canvas는 Koyo DirectNET 프로토콜을 지원합니다. 사용자는 동작 모드를 설정할 수 있습니다.

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAddress NotationAccessNote
Remote InputGXGX0 - GX3777-OctalR/W-
Remote OutputGYGY0 - GY3777-OctalR/W-
Input PointsXX0 - X1777-OctalR/W-
Output PointsYY0 - Y1777-OctalR/W-
Control RelaysCC0 - C3777-OctalR/W-
Stage StatusSS0 - S1777-OctalR/W-
Timer StatusTT0 - T377-OctalR/W-
Counter StatusCTCT0 - CT377-OctalR/W-
Special RelaysSPSP0 - SP777-OctalR/W-
Timer AccumulatorTA-TA0 - TA377OctalR/W-
Counter AccumulatorCTA-CTA0 - CTA377OctalR/W-
V MemoryV-V0 - V77777OctalR/W1 WORD (2 bytes) per unit

LSIS Cnet

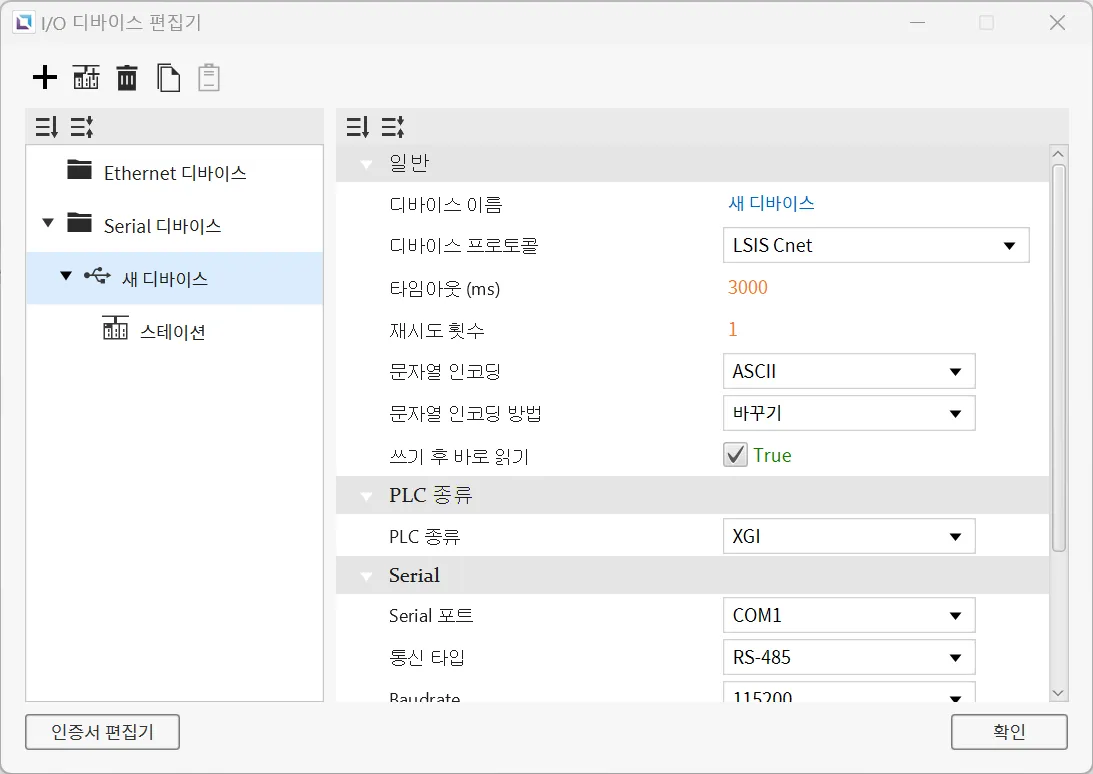

Canvas는 LSIS Cnet 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 추가적인 설정 옵션은 없습니다.

XGI

형식
  • 일반 형식: %[Device Name][Data Type][Address Number]
    • Data TypeSymbol# of Bits
      BITX1
      BYTEB8
      WORDW16
      DWORDD32
      QWORDL64
      • 이 형식은 I/Q 및 U 디바이스에도 적용됩니다.
    • Address Number: 지정된 데이터 유형으로 표시됩니다.
      • 예시: B를 사용하면, Address Number 5는 메모리 영역의 6번째 바이트를 나타냅니다(인덱스 0부터 시작).
      • 예시: L를 사용하면, Address Number 16은 메모리 영역의 17번째 QWORD를 나타냅니다(인덱스 0부터 시작).
      • 예시: %MB016주소는 M 메모리 영역의 17번째 바이트를 나타냅니다. 이 동일한 시작 주소는 %MX128, %MW008, %MD004, 또는 %ML002를 사용하여 지정할 수도 있습니다.
        • 이트웨이는 BIT 표기법으로 지정되지 않는 한, 제공된 주소를 자동으로 BYTE 표기법으로 변환합니다. 이는 단일 요청으로 연속적인 메모리 블록을 읽을 수 있게 하기 위함입니다.
  • I/Q 디바이스 형식: %[Device Name][Data Type][Base Number].[Slot Number].[Module Number]
  • Base Number: 0부터 127까지의 범위이며, 10진수로 표기됩니다.
    • Slot Number: 0부터 15까지의 범위이며, 10진수로 표기됩니다.
    • Module Number: 일반 형식의 Address Number와 유사하며, Data Type의 형식을 따릅니다.
  • U 디바이스 형식: %[Device Name][Data Type][Base Number].[Slot Number].[Channel Number]
    • Base Number: 0부터 7까지의 범위이며, 10진수로 표기됩니다.
    • Slot Number: 0부터 15까지의 범위이며, 10진수로 표기됩니다.
    • Channel Number: 일반 형식의 Address Number와 유사하며, Data Type의 형식을 따릅니다.
메모리 영역 및 범위
DeviceSymbolBit AddressBYTE AddressWORD AddressDWORD AddressQWORD AddressAccess
Input PointsI%IX000.00.00 - %IX127.15.63%IB000.00.0 - %IB127.15.7%IW000.00.0 - %IW127.15.3%ID000.00.0 - %ID127.15.1%IL000.00.0 - %IL127.15.0R/W
Output PointsQ%QX000.00.00 - %QX127.15.63%QB000.00.0 - %QB127.15.7%QW000.00.0 - %QW127.15.3%QD000.00.0 - %QD127.15.1%QL000.00.0 - %QL127.15.0R/W
Automatic VariableA%AX0000000 - %AX8388607%AB0000000 - %AB1048575%AW000000 - %AW524287%AD000000 - %AD262143%AL000000 - %AL131071R/W
Direct VariableM%MX0000000 - %MX4194303%MB000000 - %MB524287%MW000000 - %MW262143%MD000000 - %MD131071%ML00000 - %ML65535R/W
Direct VariableR%RX000000 - %RX524287%RB00000 - %RB65535%RW00000 - %RW32767%RD00000 - %RD16383%RL0000 - %RL8191R/W
Direct VariableW%WX0000000 - %WX8388607%WB0000000 - %WB1048575%WW000000 - %WW524287%WD000000 - %WD262143%WL000000 - %WL131071R/W
System FlagF%FX00000 - %FX65535%FB0000 - %FB8191%FW0000 - %FW4095%FD0000 - %FD2047%FL0000 - %FL1023R
PID FlagK%KX000000 - %KX134399%KB0000 - %KB16799%KW0000 - %KW8399%KD0000 - %KD4299%KL0000 - %KL2199R/W
HS Link FlagL%LX000000 - %LX180223%LB00000 - %LB22527%LW00000 - %LW11263%LD0000 - %LD5631%LL0000 - %LL2815R/W
Analog Refresh FlagU%UX0.00.000 - %UX7.15.511%UB0.00.00 - %UB7.15.63%UW0.00.00 - %UW7.15.31%UD0.00.00 - %UD7.15.15%UL0.00.00 - %UL7.15.7R/W
P2P Parameters FlagN%NX000000 - %NX401407%NB00000 - %NB50175%NW00000 - %NW25087%ND00000 - %ND12543%NL0000 - %NL6271R/W

XGK

XGK-CPU* / XBM / XBC
Format
  • 일반 형식: [Device Name][Address Number]
    • 비트와 WORD 형식을 모두 지원하는 디바이스의 경우, 주소의 마지막 문자에 비트 번호(16진수)를 포함하여 구분합니다.
      • 만약 디바이스가 비트 주소 지정만 지원한다면, 이 비트 번호는 사용되지 않습니다(T, C 디바이스).
  • U 디바이스 형식: [Device Name][Base Number].[Slot Number].[Special Module Inner WORD Number]
    • Base Number: 0부터 7까지의 10진수 범위입니다.
    • Slot Number: 0부터 F까지의 16진수 범위입니다.
    • Special Module Inner WORD Number: 0부터 31까지의 10진수 범위입니다.
메모리 영역 및 범위
DeviceSymbolBit AddressWORD AddressAccess
Input / Output RelayPP00000 - P2047FP0000 - P2047R/W
Auxiliary RelayMM00000 - M2047FM0000 - M2047R/W
Keep RelayKK00000 - K4095FK0000 - K4095R/W
Link RelayLL000000 - L11263FL00000 - L11263R/W
Special RelayFF00000 - F2047FF0000 - F2047R
Timer - ContactTT0000 - T2047-R/W
Counter - ContactCC0000 - C2047-R/W
Timer - Current ValueT-T0000 - T2047R/W
Counter - Current ValueC-C0000 - C2047R/W
Data RegisterD-D00000 - D32767R/W
Special Module RegisterU-U00.00 - U7F.31R/W
Index RegisterZ-Z000 - Z127R/W
Communication Data RegisterN-N00000 - N21503R/W
File RegisterR-R00000 - R32767R/W
File RegisterZR-ZR00000 - ZR65535R/W
XGK-CPUSN / XGK-CPUHN / XGK-CPUUN
메모리 영역 및 범위
DeviceSymbolBit AddressWORD AddressAccess
Input / Output RelayPP00000 - P4095FP0000 - P4095R/W
Auxiliary RelayMM00000 - M4095FM0000 - M4095R/W
Keep RelayKK00000 - K4095FK0000 - K4095R/W
Link RelayLL000000 - L11263FL00000 - L11263R/W
Special RelayFF00000 - F4095FF0000 - F4095R
Timer - ContactTT0000 - T8191-R/W
Counter - ContactCC0000 - C4095-R/W
Timer - Current ValueT-T0000 - T8191R/W
Counter - Current ValueC-C0000 - C4095R/W
Step ControllerS-S000 - S255R/W
Data RegisterD-D000000 - D524287R/W
Special Module RegisterU-U00.00 - U7F.31R/W
Index RegisterZ-Z000 - Z255R/W
Communication Data RegisterN-N00000 - N21503R/W
File RegisterR-R00000 - R32767R/W
File RegisterZR-ZR000000 - ZR524287R/W

Mitsubishi MELSEC Serial

Canvas는 Mitsubishi MELSEC Serial 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 사용자는 PLC 종류에서 Mitsubishi PLC 중 하나를 선택할 수 있으며, PLC의 프레임 유형도 선택해야 합니다.

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAddress NotationAccess
InputXX0000 - X1757-OctalR
OutputYY0000 - Y1757-OctalR
Internal RelayMM0000 - M7659-DecimalR/W
Latching RelayLL0000 - L7659-DecimalR/W
AnnunciatorFF000 - F107-DecimalR/W
Edge RelayVV0000 - V2029-DecimalR/W

No iQ-F
No FX5
Link RelayBB000 B0EF-HexadecimalR/W
Step RelaySS0000 - S4079-DecimalR/W
Timer - ContactTSTS000 - TS496-DecimalR/W
Timer - CoilTCTC000 - TC496-DecimalR/W
Retentive Timer - ContactSSSS00 - SS00-DecimalR/W
Retentive Timer - CoilSCSC00 - SC00-DecimalR/W
Counter - ContactCSCS000 - CS240-DecimalR/W
Counter - CoilCCCC000 - CC240-DecimalR/W
Link Special RelaySBSB000 - SB1EF-HexadecimalR/W
Special RelaySMSM0000 - SM9979-DecimalR/W
Data RegisterD-D0000 - D7999DecimalR/W
Link RegisterW-W000 - W1FFHexadecimalR/W
Timer - Current ValueTN-TN000 - TN511DecimalR/W
Retentive Timer - Current ValueSN-SN00 - SN15DecimalR/W
Counter - Current ValueCN-CN000 - CN255DecimalR/W
Link Special RegisterSW-SW000 - SW1FFHexadecimalR/W
Special RegisterSD-SD00000- SD11999DecimalR/W

Modbus RTU

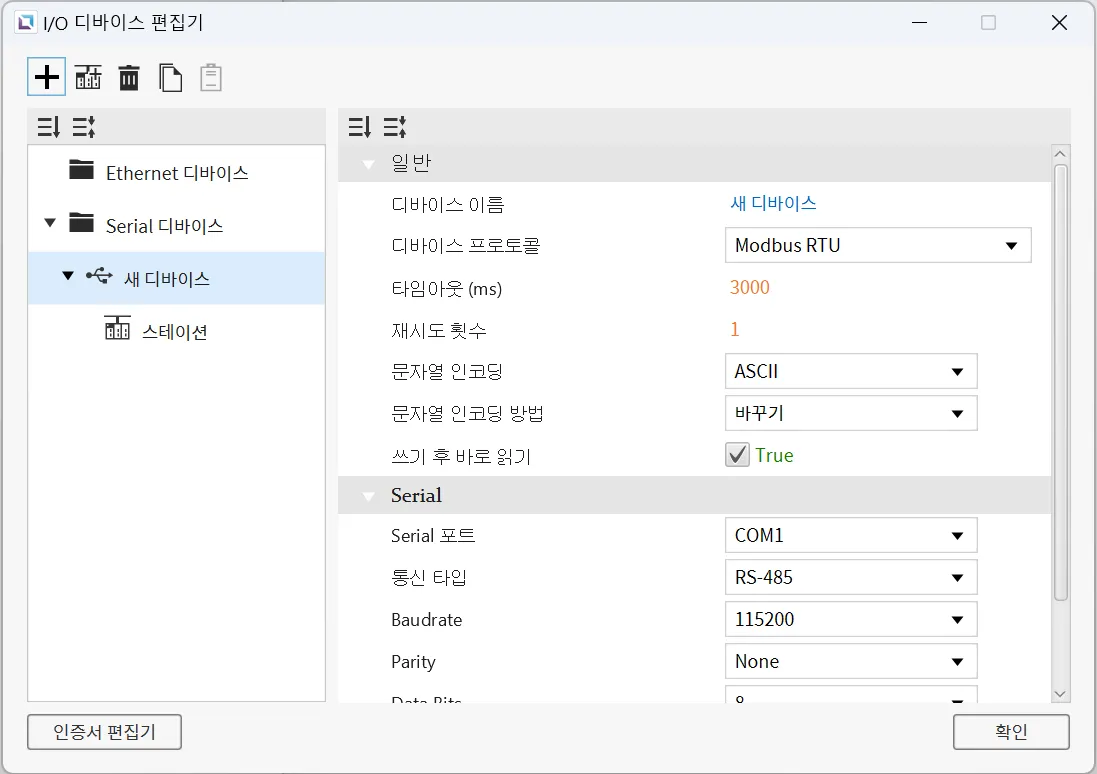

Canvas는 Modbus RTU 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 사용자는 읽기 블록 공차를 변경할 수 있습니다.

형식

  • 일반 형: {Memory Area Symbol}{Address Number}
    • Memory Area Symbol: 아래 표를 참조하십시오. 이 구성 요소는 필수입니다.
      • Coil메모리 영역인 Memory Area Symbol 0의 경우, 앞의 0을 생략할 수 없습니다.
    • Address Number: 접근할 메모리 영역의 인덱스로, 10진수로 표기됩니다.
      • 앞에 오는 0은 필수가 아닙니다 (예: 00025는 25와 같습니다).
메모리 영역 및 범위
Memory AreaSymbolDigital TagAnalog TagAccess
Coil0000001 - 029999-R/W
Input1100001 - 129999-R
Input Register3-300001 - 329999R
Holding Register4-400001 - 429999R/W

통신 케이블 결선

ModelImage
Xpanel COM1/COM2 RS-232C
Xpanel COM1 RS-422/485

위 이미지는 Xpanel의 RS-232C 및 RS-422/485 포트를 보여줍니다. 신호 설명은 장치 매뉴얼을 참조하시기 바랍니다.

RS-232C 포트의 경우, Xpanel은 표준 DB9 RS-232C 핀 할당을 제공합니다. 일반적으로 일반적인 Modbus 장치와 통신하기 위해서는 RD, TD, 그리고 SG 핀만으로 충분합니다.

Canvas는 Omron Hostlink 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 이 프로토콜을 선택하더라도 추가 설정은 나타나지 않습니다.

형식

  • 일반 형식: {Symbol}{Starting Address}
    • Symbol: 아래 표를 참조하세요.
      • 이 드라이버는Counter 와 Timer 메모리 영역에 대해 일부 비표준 기호를 사용합니다.
    • Starting Address: 10진수로 표기되며, 앞에 오는 0을 사용하지 않습니다.
  • 확장 데이터 표기법: E{Bank Number}_{Starting Address}
    • Bank Number: 16진수로 표기됩니다.
      • 예시: Bank 11 (0xB)에 있는 Starting Address 149의 WORD 기반 태그: EB_00149.
    • Starting Address: 10진수로 표기되며, 앞에 오는 0을 사용하지 않습니다.

CS1 & CJ1

메모리 영역 및 범위
Memory AreaSymbolBit AddressWORD AddressAccess
Auxiliary RelayAA000.00 - A447.15A000 - A447R
A448.00 - A959.15A448 - A959R/W
Common I/OCIOCIO0000.00 - CIO6143.15CIO0000 - CIO6143R/W
Counter Preset ValueCV-CV0000 - CV4095R/W
Counter StatusCCCC0000 - CC4095-R/W
Data MemoryDD00000.00 - D32767.15D00000 - D32767R/W
Expansion Data MemoryEE0_00000.00 - EC_32767.15E0_00000 - EC_32767R/W
Holding RelayHH0000.00 - H1535.15H0000 - H1535R/W
Index RegisterIR-IR00 - IR15R/W
Timer Preset ValueTV-TV0000 - TV4095R/W
Timer StatusTCTC0000 - TC4095-R/W
Working RelayWW000.00 - W511.15W000 - W511R/W

CJ2

메모리 영역 및 범위
Memory AreaSymbolBit AddressWORD AddressAccess
Auxiliary RelayAA000.00 - A447.15A000 - A447R
A0448.00 - A1471.15A0448 - A1471R/W
A10000.00 - A11535.15A10000 - A11535R
Common I/OCIOCIO0000.00 - CIO6143.15CIO0000 - CIO6143R/W
Counter Preset ValueCV-CV0000 - CV4095R/W
Counter StatusCCCC0000 - CC4095-R/W
Data MemoryDD00000.00 - D32767.15D00000 - D32767R/W
Expansion Data MemoryEE0_00000.00 - EF_32767.15E0_00000 - EF_32767R/W
Holding RelayHH0000.00 - H1535.15H0000 - H1535R/W
Index RegisterIR-IR00 - IR15R/W
Timer Preset ValueTV-TV0000 - TV4095R/W
Timer StatusTCTC0000 - TC4095-R/W
Working RelayWW000.00 - W511.15W000 - W511R/W

통신 케이블 결선

ModelImage
RS-232C
C Series RS-422A
CS/CJ Series
RS-422A

Panasonic FP7

Canvas는 Panasonic FP7 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 이 프로토콜을 선택하더라도 추가 설정은 나타나지 않습니다.

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAddress NotationAccess
External Input RelayXX000.0 - X511.FX000 - X511Decimal
Hexadecimal		R/W
External Output RelayYY000.0 - Y511.FY000 - Y511Decimal
Hexadecimal		R/W
Internal RelayRR0000.0 - R2047.FR0000 - R2047Decimal
Hexadecimal		R/W
Link RelayLL0000.0 - L1023.FL0000 - L1023Decimal
Hexadecimal		R/W
Data RegisterDTDT000000.0 - DT999423.FDT000000 - DT999423Decimal
Hexadecimal		R/W
Link RegisterLDLD00000.0 - LD16383.FLD00000 - LD16383Decimal
Hexadecimal		R/W
Timer - Set Value RegisterTS-TS0000 - TS4095Decimal
Hexadecimal		R/W
Timer - Elapsed Value RegisterTE-TE0000 - TE4095Decimal
Hexadecimal		R/W
Counter - Set Value RegisterCS-CS0000 - CS1023Decimal
Hexadecimal		R/W
Counter - Elapsed Value RegisterCE-CE0000 - CE1023Decimal
Hexadecimal		R/W
Timer - ContactTT0000 - T4095-DecimalR
Counter - ContactCC0000 - C1023-DecimalR
Pulse RelayPP000 - P255-DecimalR
Error Alarm RelayEE0000 - E4095-DecimalR
Index RegisterI-I00 - I14DecimalR/W
Unit MemoryUMUM000000.0 - UM524287.FUM000000 - UM524287Decimal
Hexadecimal		R/W
Direct InputIN-IN00 - IN62DecimalR/W
Direct OutputOTOT00.0 - OT62.FOT00 - OT62Decimal
Hexadecimal		R/W
System RelaySR-SR0000 - SR0223DecimalR
System DataSD-SD000 - SD255DecimalR

Yokogawa FA-M3

Canvas는 Yokogawa FA-M3 프로토콜을 지원하여 해당 프로토콜을 지원하는 장치들과 연결할 수 있습니다. 이 프로토콜을 선택하더라도 추가 설정은 나타나지 않습니다.

형식

  • X, Y 디바이스 주소 형식: {Symbol}{1 Digit for Rack Number}{2 Digits for Slot Number}{2 Digits for Bit Number}
    • Rack Number 범위: 0 ~ 7
    • Slot Number 범위: 0 ~ 12
    • Bit Number 범위: 0 ~ 63
    • 예시: 메모리 영역이 X이고, Rack Number가 1, Slot Number가 3, Bit Number가 45인 경우: X10345
  • L 디바이스 주소 형식: {Symbol}{1 Digit for Rack Number}{4 Digits for Memory Address}
    • Rack Number 범위: 0 ~ 7
    • Memory Address 범위: 0 ~ 1,023
    • 예시: 메모리 영역이 L이고, Rack Number가 3, Memory Address가 45인 경우: L30045

메모리 영역 및 범위

Memory AreaSymbolDigitalAnalogAddress NotationAccess
Input RelayXX00201 - X71649X00201 - X71664DecimalR
Output RelayYY00201 - Y71649Y00201 - Y71664DecimalR/W
Internal RelayII0001 - I4081I0001 - I4096DecimalR/W
Shared RelayEE0001 - E2033E0001 - E2048DecimalR/W
Link RelayLL00001 - L71008L00001 - L71023DecimalR/W
Special RelayMM001 - M497M001 - M512DecimalR/W
Data RegisterD-D0001 - D5120DecimalR/W
Shared RegisterR-R0001 - R1024DecimalR/W
Index RegisterV-V01 - V16DecimalR/W
File RegisterB----
Link RegisterW-W0001 - W1024DecimalR/W
Special RegisterZ-Z001 - Z256DecimalR/W
Timer - RelayTUTU001 - TU256-DecimalR/W
Timer - Current ValueTP-TP001 - TP256DecimalR
Timer - Current ValueTI-TI001 - TI256DecimalR
Timer - Present ValueTS-TS001 - TS256DecimalR/W
Counter - RelayCUCU001 - CU256-DecimalR/W
Counter - Current ValueCP-CP001 - CP256DecimalR
Counter - Current ValueCI-CI001 - CI256DecimalR
Counter - Present ValueCS-CS001 - CS256DecimalR/W
