설정
설정

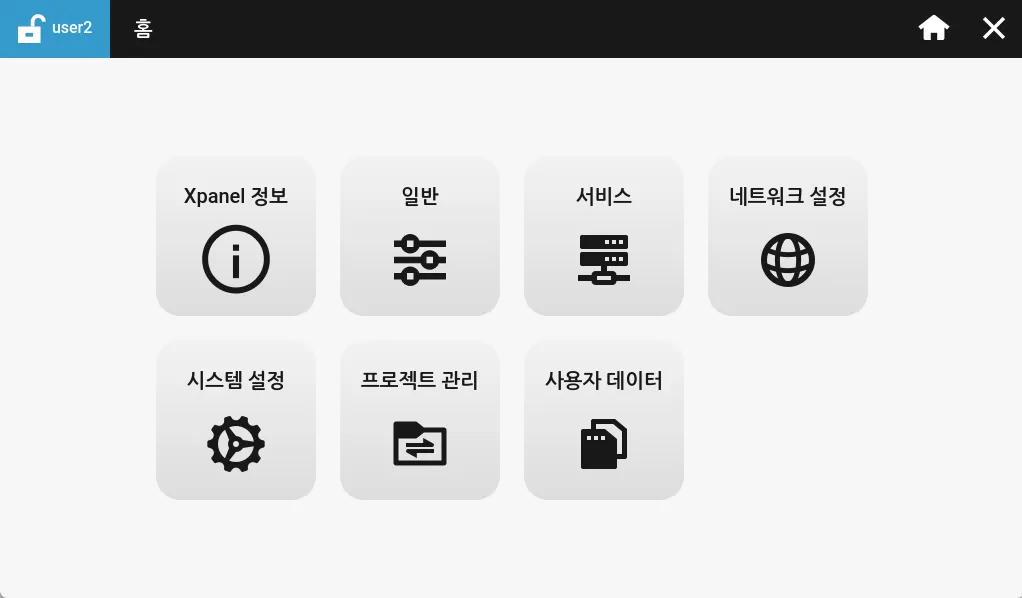

설정 메뉴를 통해 사용자는 Xpanel에 대한 정보를 확인하고, 내부 설정을 변경하며, 프로젝트를 관리할 수 있습니다.
Xpanel 정보
Xpanel 정보는 Xpanel의 하드웨어 정보를 표시합니다.

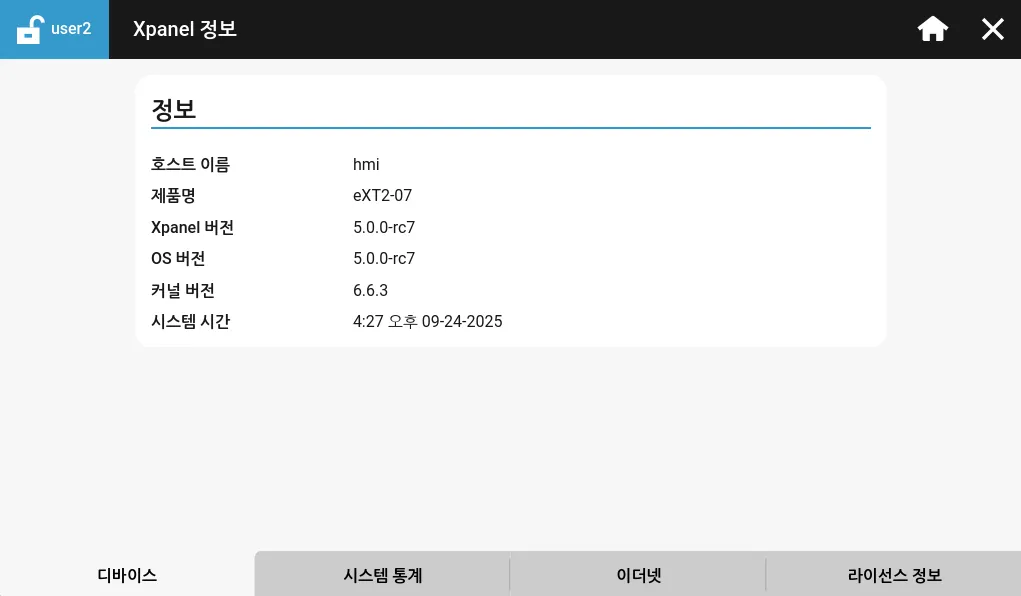

디바이스
디바이스 탭은 호스트 이름, 제품명, Xpanel 버전, OS 버전, 커널 버전 및 시스템 시간을 포함한 정보를 표시합니다.
호스트 이름은 네트워크에 표시되는 HMI의 이름입니다.

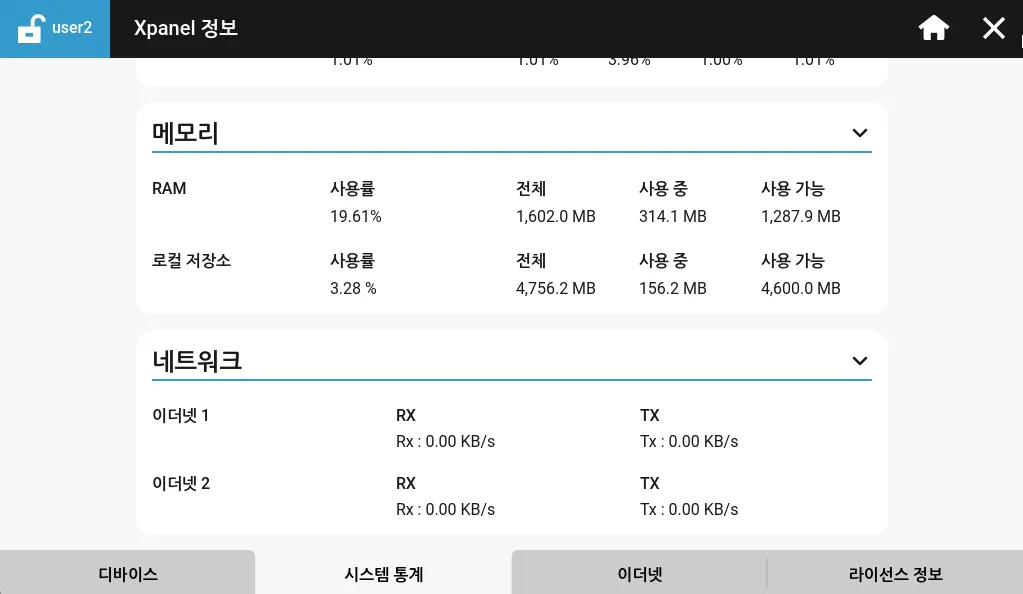

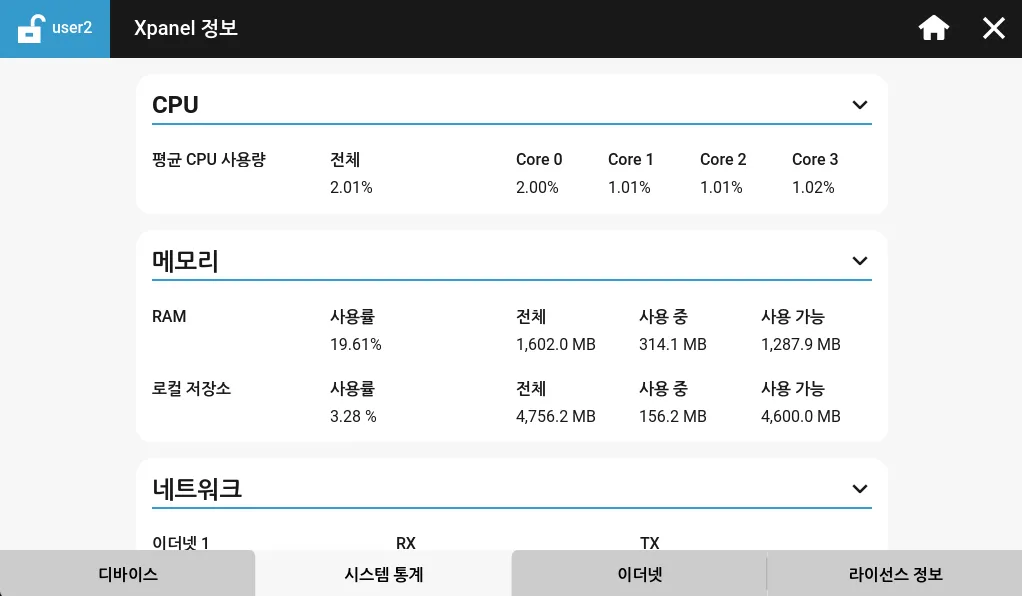

시스템 통계
시스템 통계 탭은 Xpanel의 하드웨어 구성 요소에 대한 정보를 표시합니다. 여기에는 CPU 사용량, 메모리(RAM, 로컬 저장 공간) 사용량, 네트워크 전송 속도가 포함됩니다.

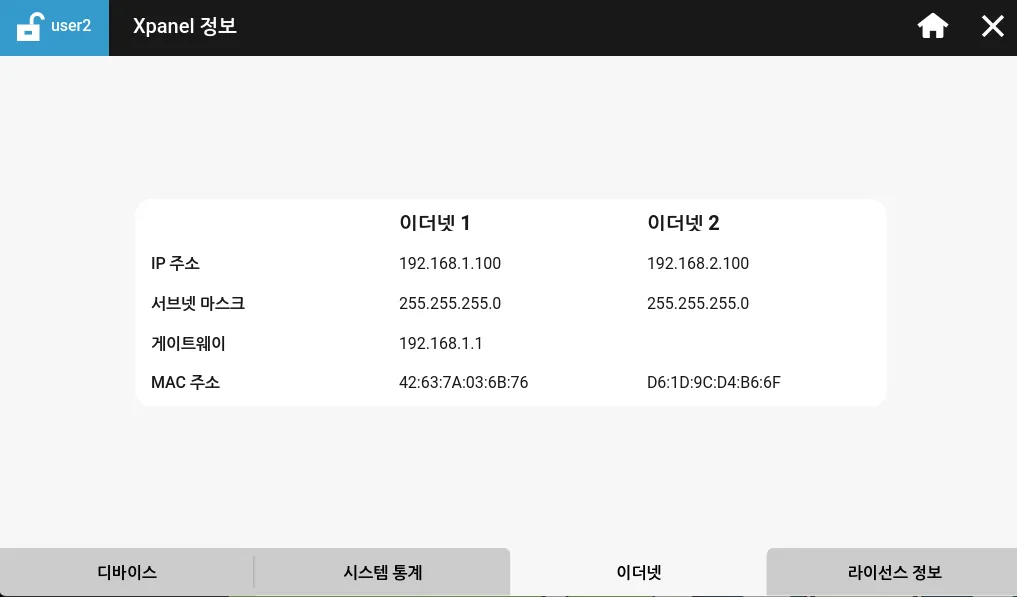

이더넷
이더넷 탭은 사용 가능한 이더넷 포트에 설정된 IP 주소, 서브넷 마스크, 게이트웨이, 그리고 MAC 주소를 표시합니다.

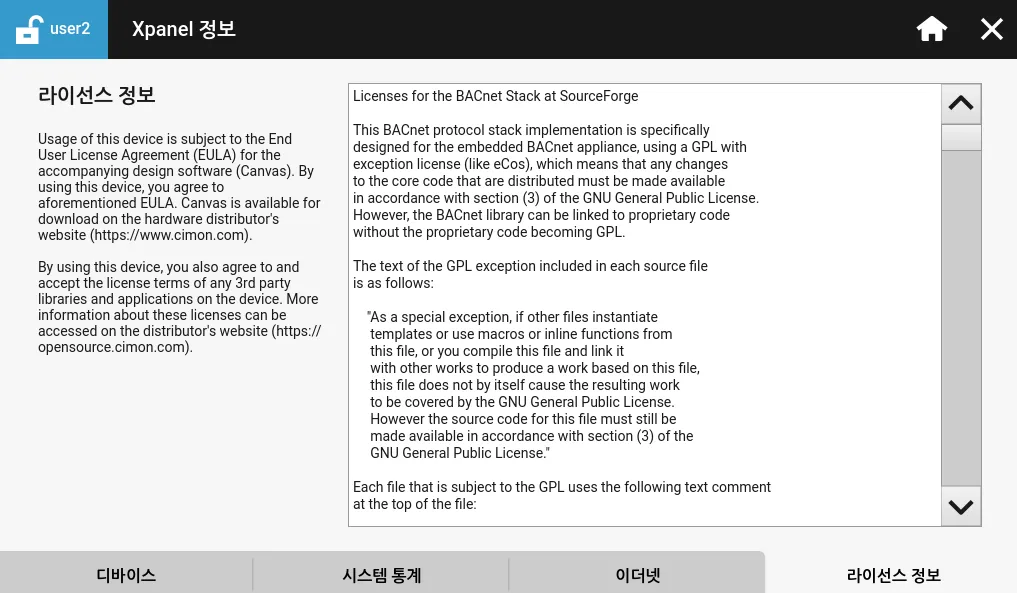

라이선스 정보
라이선스 정보 탭은 라이선스 정보와 Canvas에 대한 최종 사용자 라이선스 계약(EULA)을 표시합니다.
일반
일반 메뉴에선 Xpanel의 물리적인 설정을 사용자에 맞게 변경할 수 있습니다.

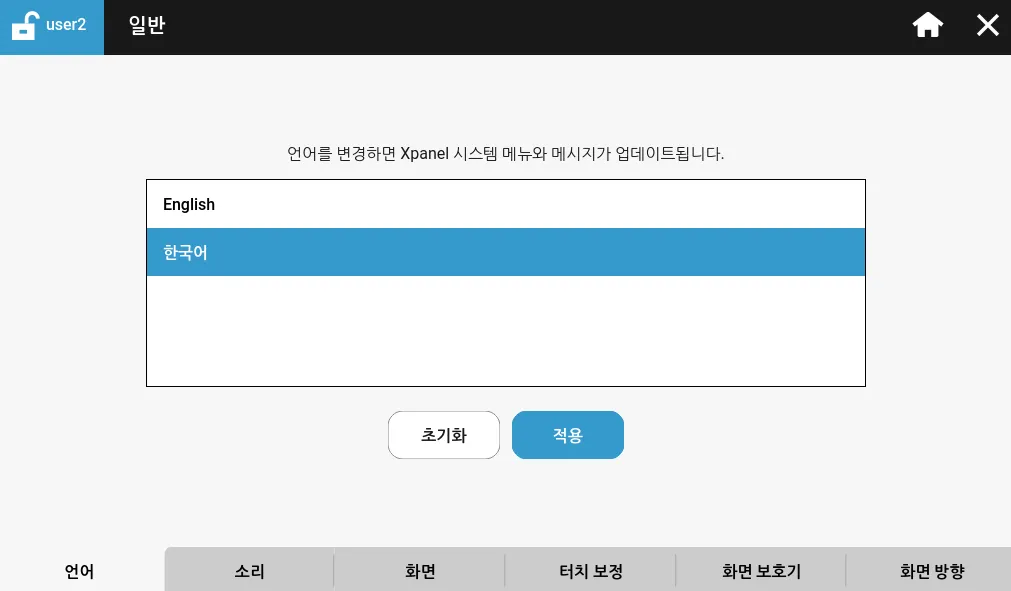

언어
언어 탭은 사용자가 기본 언어를 영어와 한국어 중에서 변경할 수 있도록 해줍니다.

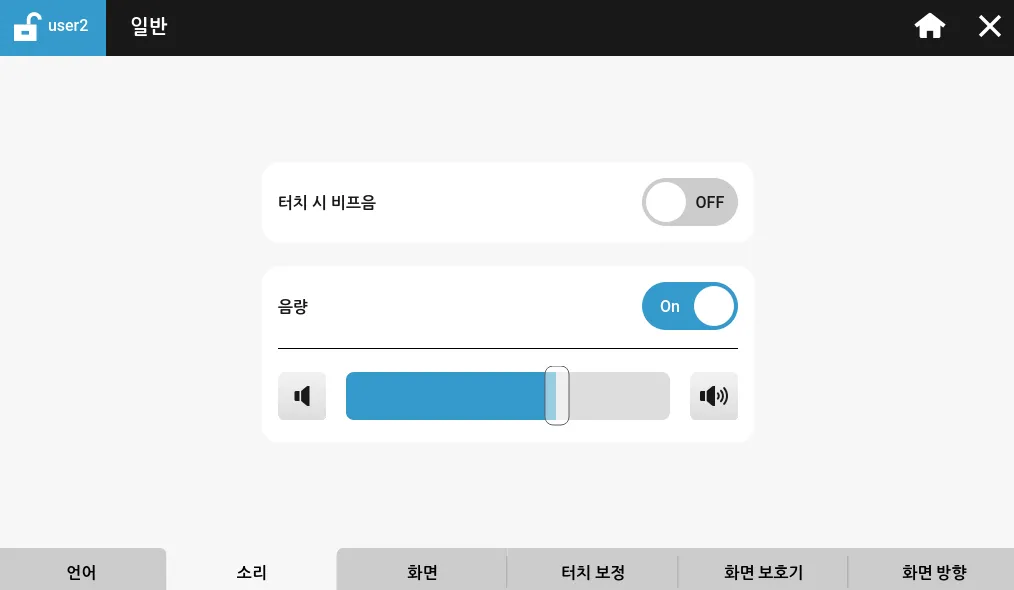

소리
소리 탭은 Xpanel의 터치 시 비프음 및 음량을, 소리 크기를 제어합니다.

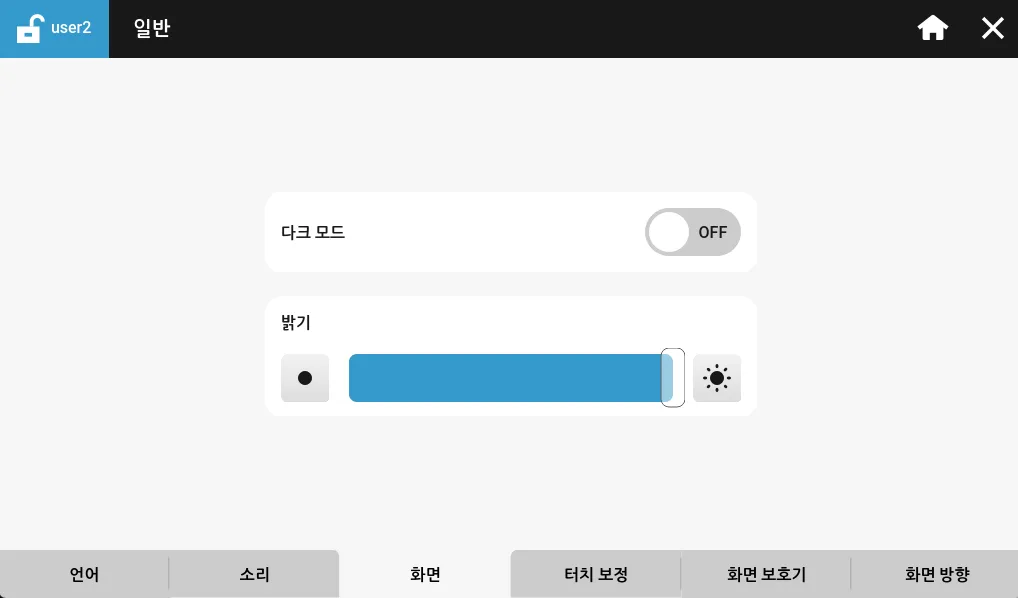

화면
화면 탭은 사용자가 HMI 화면의 밝기를 변경하고 기본 보기 모드를 다크 모드로 변경할 수 있도록 해줍니다.

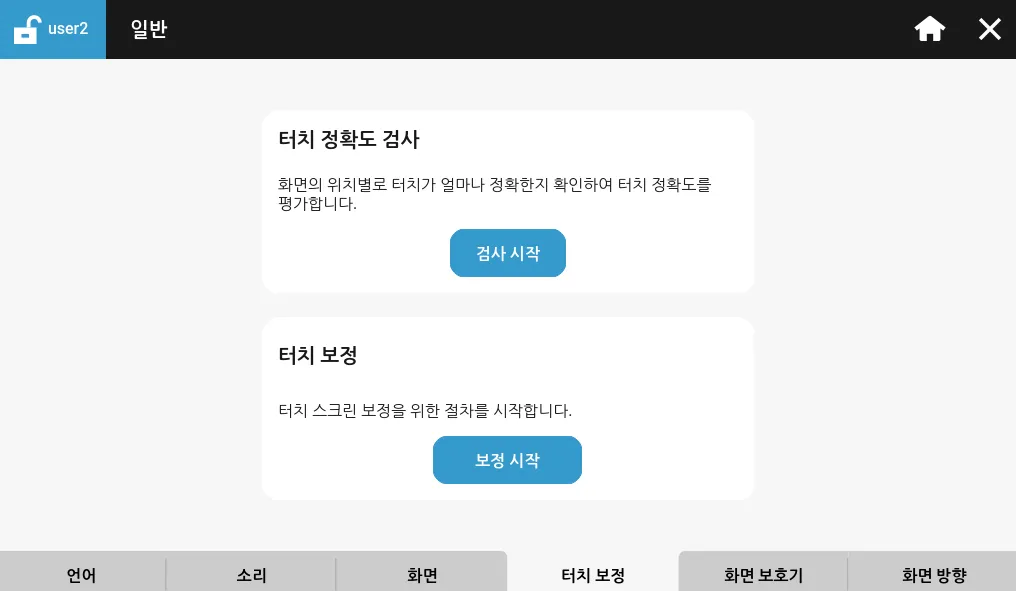

터치 보정
터치 보정 탭에서 터치 정확도 검사를 통해 화면에서의 터치 동작을 확인 할 수 있습니다. 정확하지 않은 경우에는 터치 보정 프로세스를 시작하여 현재의 터치 보정 값을 재설정할 수 있습니다.

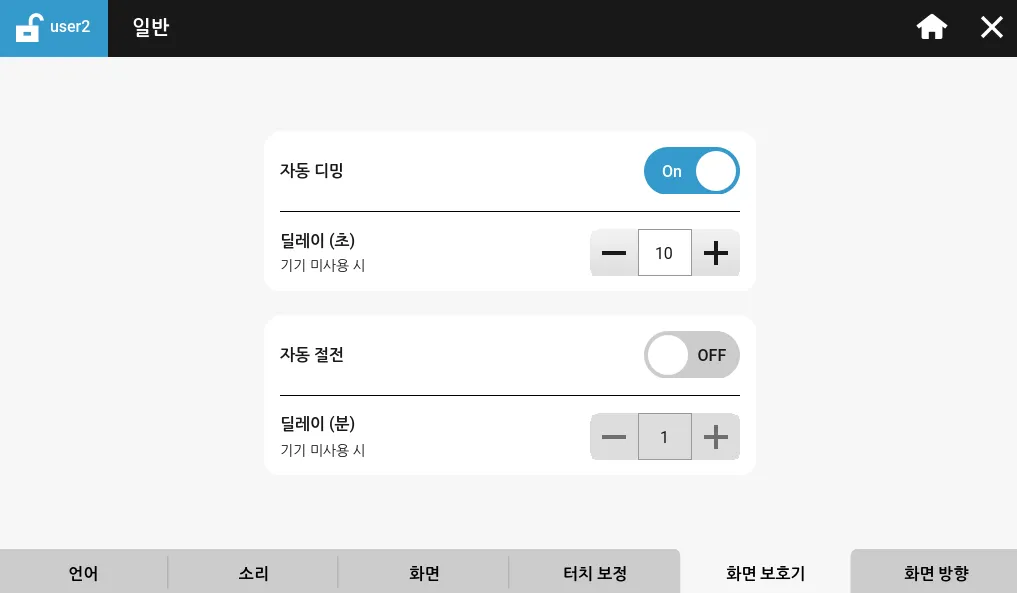

화면 보호기
화면 보호기 탭은 Xpanel의 화면 밝기 조절 기능과 절전 모드 기능을 제어할 수 있습니다.

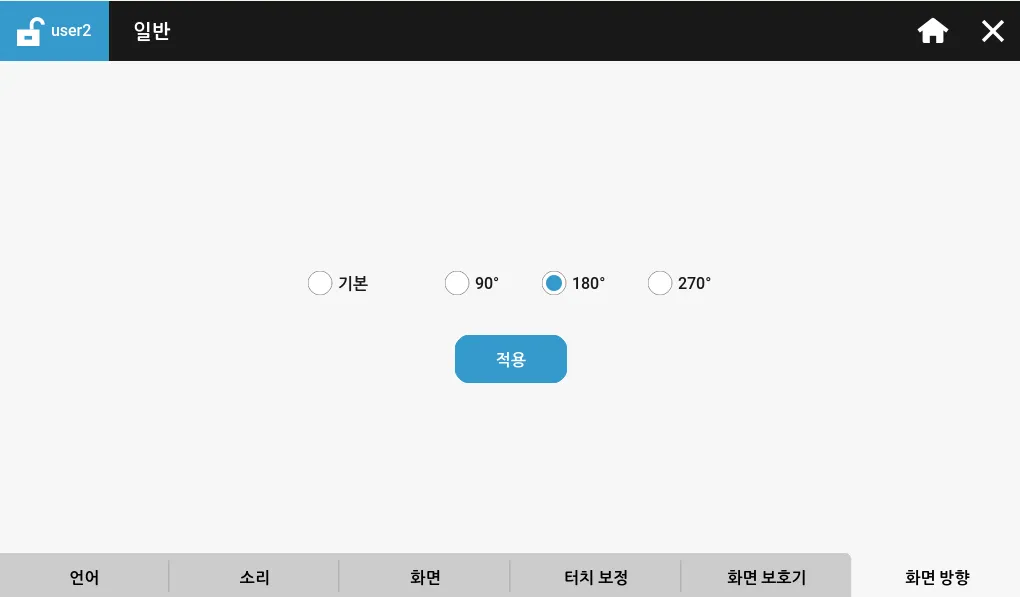

화면 방향
화면 방향 탭에서 사용자가 HMI 화면의 방향을 설정할 수 있습니다. 가로 방향의 경우 기본 또는 **180°**를 사용하고, 세로 방향은 90° 또는 **270°**를 사용하세요.
서비스
서비스 탭에서 RDP/VNC와 FTP 같은 원격 연결 기능을 켜거나 끌 수 있고, FTP는 세부 설정까지 할 수 있습니다.

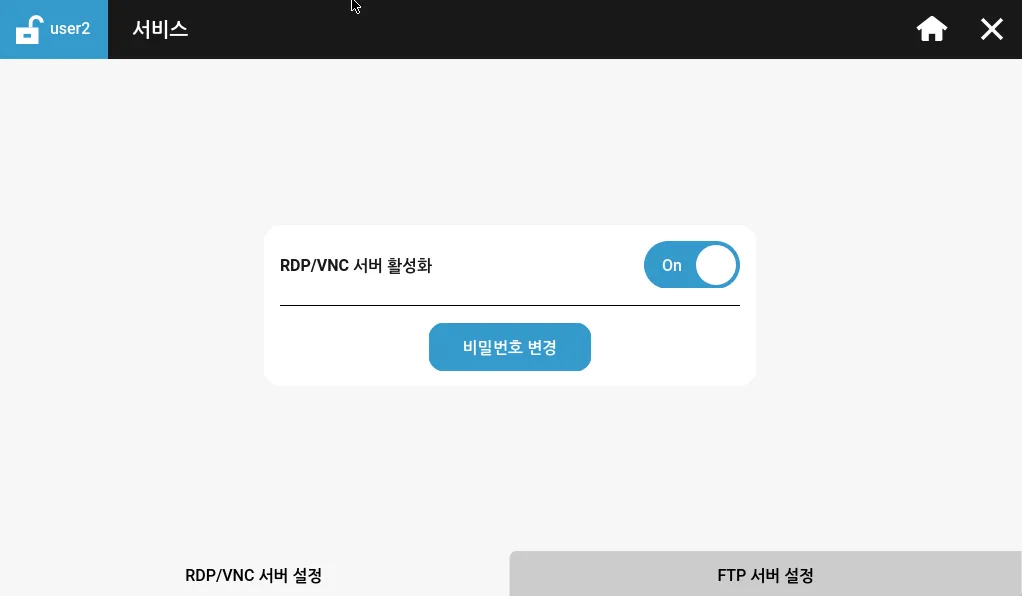

RDP/VNC 서버 설정
RDP/VNC 서버 설정 탭에서 RDP (eXT 시리즈) 와 VNC (eXT2 시리즈)를 활성화 하거나 비활성화 할 수 있으며, 비밀번호를 설정할 수 있습니다.

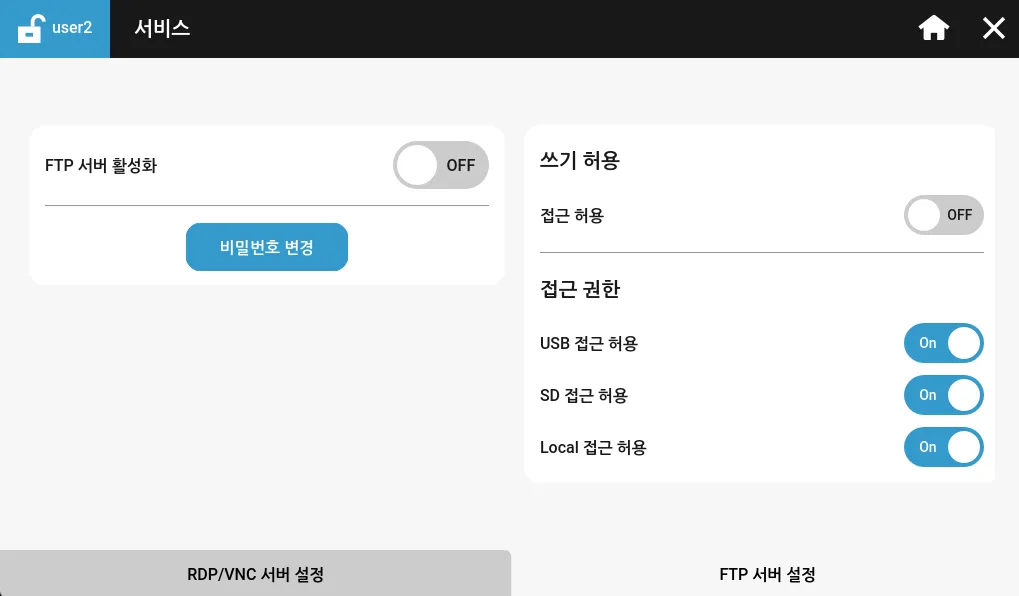

FTP 서버 설정
FTP 서버 설정 탭에서는 Xpanel의 FTP 서버에 대한 설정을 제어합니다. 서버를 활성화하거나 비활성화할 수 있으며, 비밀번호를 변경할 수 있습니다. 쓰기 및 접근 권한도 제어할 수 있습니다.
네트워크 설정
네트워크 설정에서 IP 구성과 Xpanel의 호스트 이름을 설정할 수 있습니다.

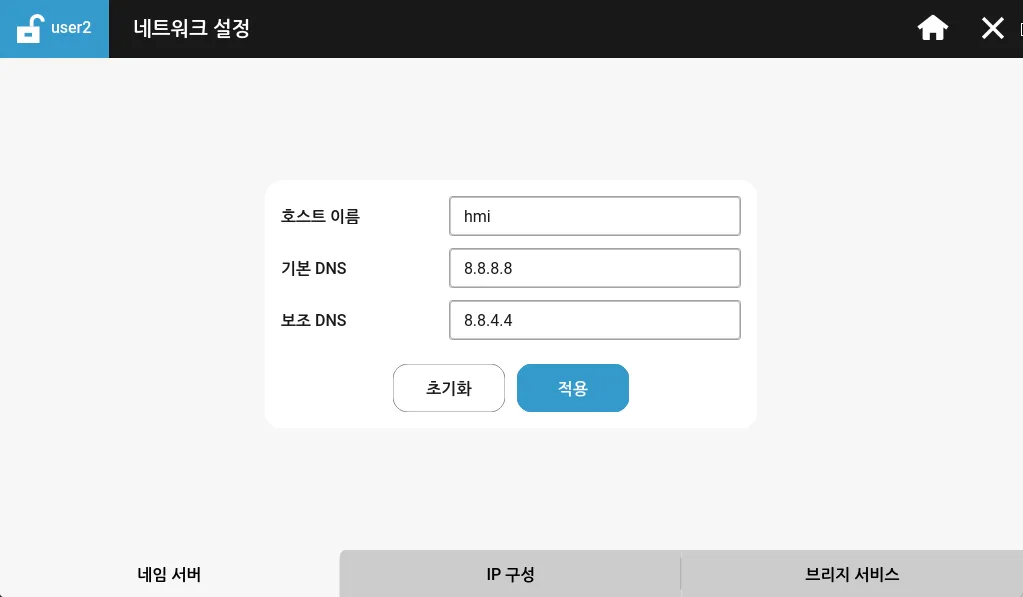

네임 서버
네임 서버 탭에서 네트워크에 표시되는 HMI의 호스트 이름을 설정할 수 있습니다. 또한, 기본 DNS 와 보조 DNS 서버를 설정할 수 있습니다.

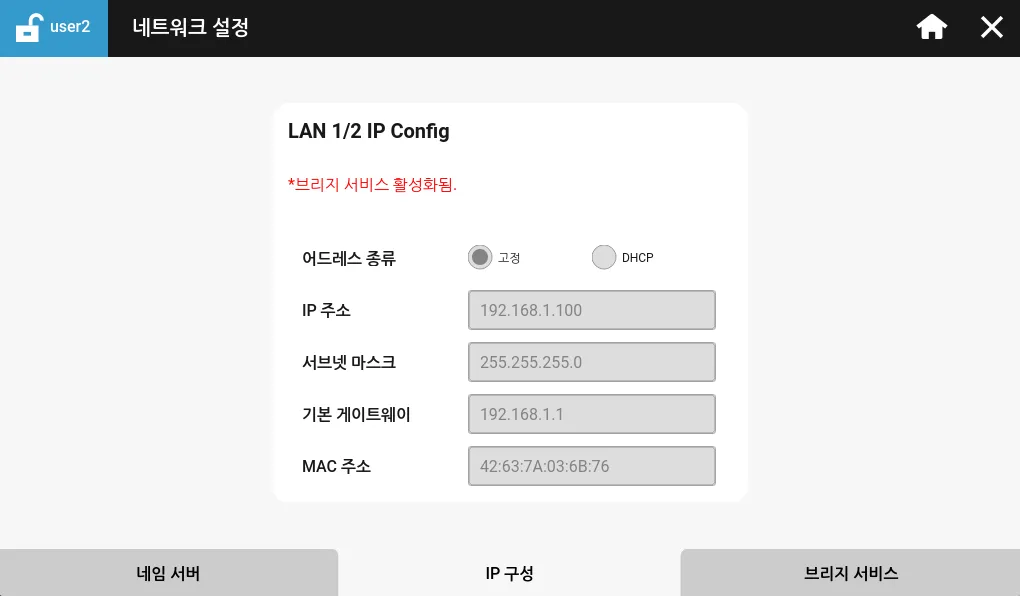

IP 구성
IP 구성 탭은 사용자가 Xpanel의 각 이더넷 포트에 대한 IP 주소, 서브넷 마스크, 기본 게이트웨이를 설정할 수 있도록 해줍니다. 이러한 옵션들은 어드레스 종류가 고정으로 설정된 경우에만 설정할 수 있습니다. DHCP로 설정되어 있다면 네트워크의 DHCP에 의해 IP 주소를 할당받게 됩니다.
Xpanel에 이더넷 포트가 두 개 있고 브리지 서비스 설정이 활성화되어 있다면 하나의 포트만 설정할 수 있습니다.

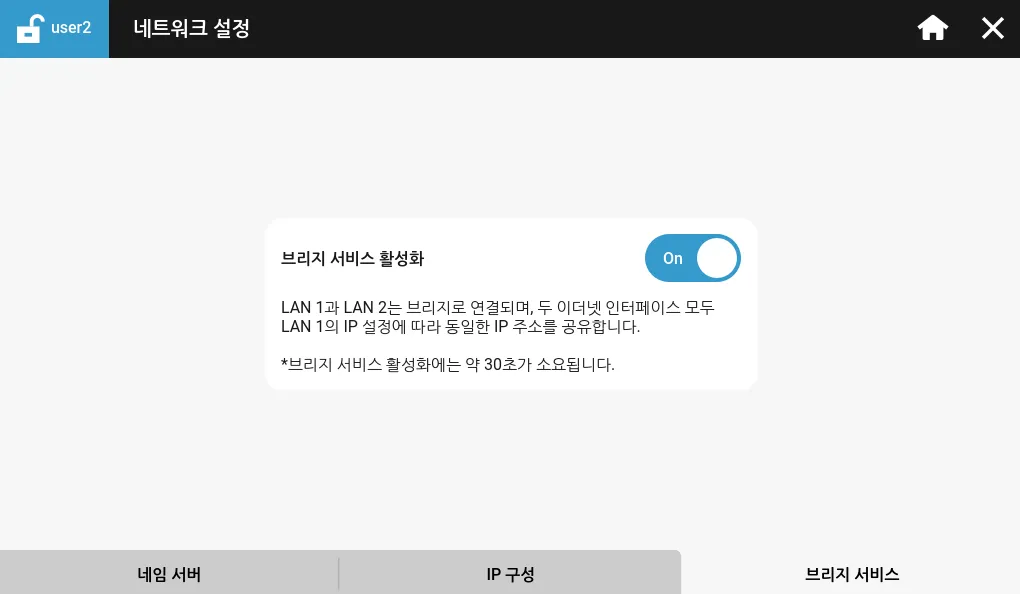

브리지 서비스
브리지 서비스 탭에서 두 이더넷 포트 간의 브리징을 활성화하거나 비활성화합니다(해당되는 경우). 이 기능이 활성화되면 LAN 2 이더넷 포트는 LAN 1 이더넷 포트와 동일한 IP 주소를 공유하게 됩니다.
시스템 설정
시스템 설정에서 시스템 시간, 장치 업데이트, 와치독 타이머, 통신 시작 지연 타이머, 초기화 및 복구에 관한 설정을 할 수 있습니다.
시스템 시간
시스템 시간 탭에서 Xpanel 시간 설정을 할 수 있습니다. 시간은 수동으로 변경하거나 NTP 서버와 동기화하여 변경할 수 있습니다.
날짜/시간오브젝트는 Xpanel의 시간으로부터 시간을 가져옵니다.

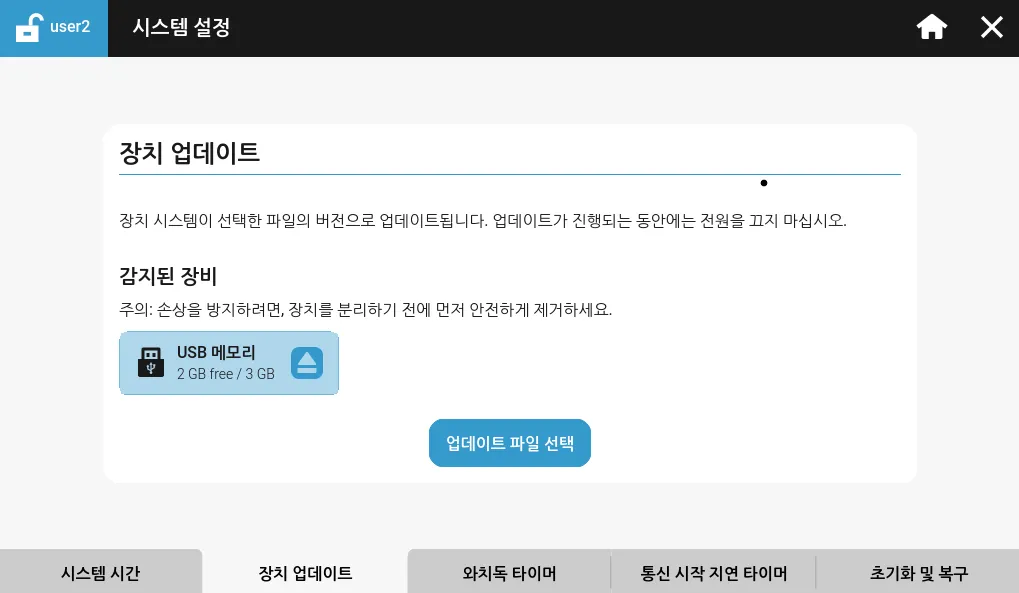

장치 업데이트
장치 업데이트 탭에서 Xpanel의 소프트웨어 또는 애플리케이션을 업그레이드하거나 다운그레이드할 수 있습니다.
Xpanel을 업그레이드/다운그레이드하는 방법에 대해서는장치 업데이트 페이지를 참조하세요.

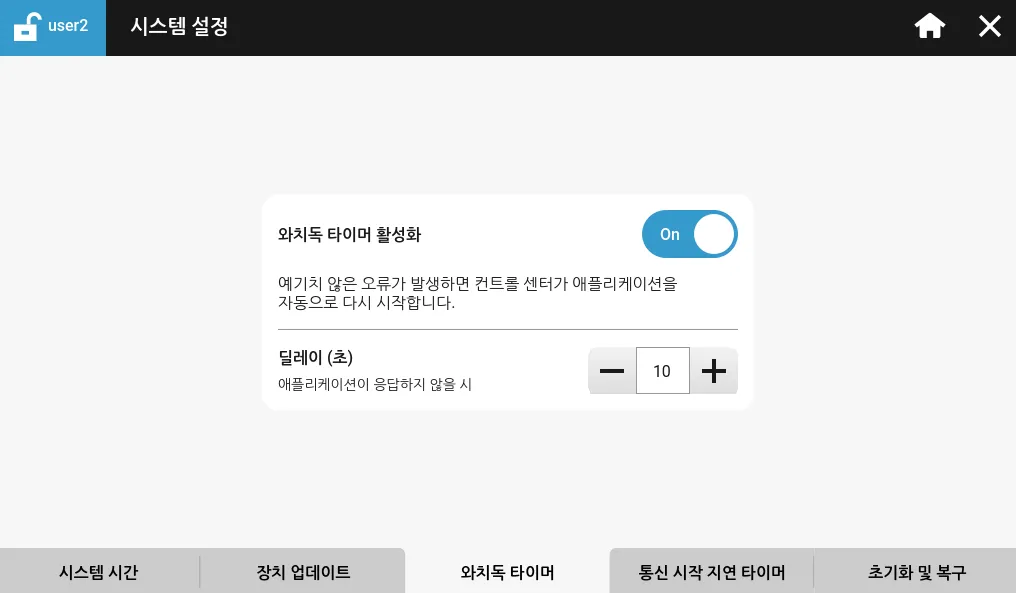

와치독 타이머
와치독 타이머 탭에서 기능을 활성화 또는 비활성화할 수 있으며, 프로젝트가 재시작되기까지의 시간을 지정할 수 있습니다.

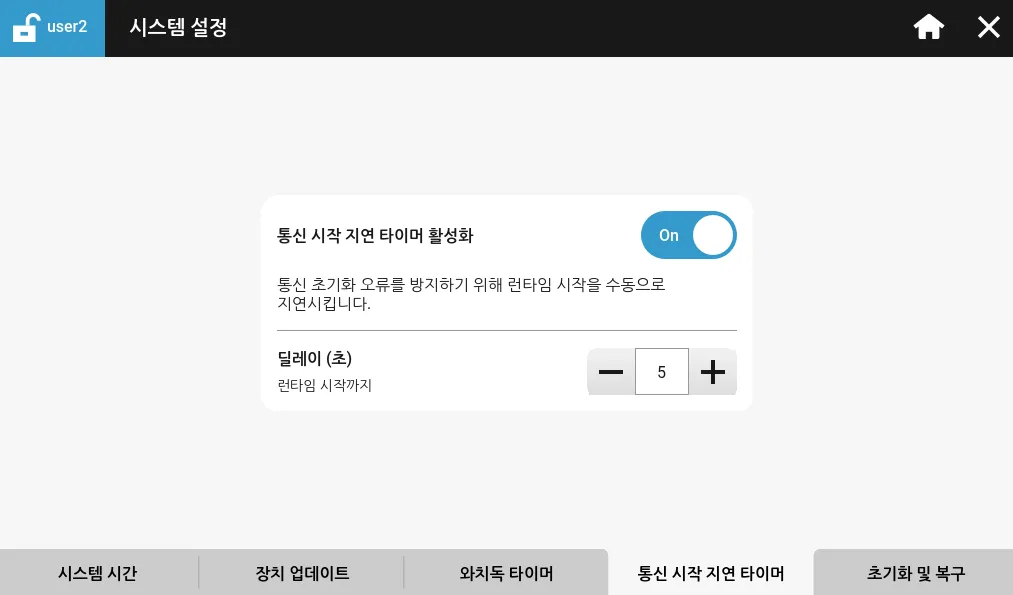

통신 시작 지연 타이머
통신 시작 지연 타이머 탭에서 기능을 활성화 또는 비활성화할 수 있으며, 지정된 시간(초 단위)만큼 프로젝트 런타임을 지연시킵니다. 이를 통해 태그가 값을 읽으려고 시도하기 전에 I/O 디바이스가 해당 값을 올바르게 가져올 수 있도록 합니다.

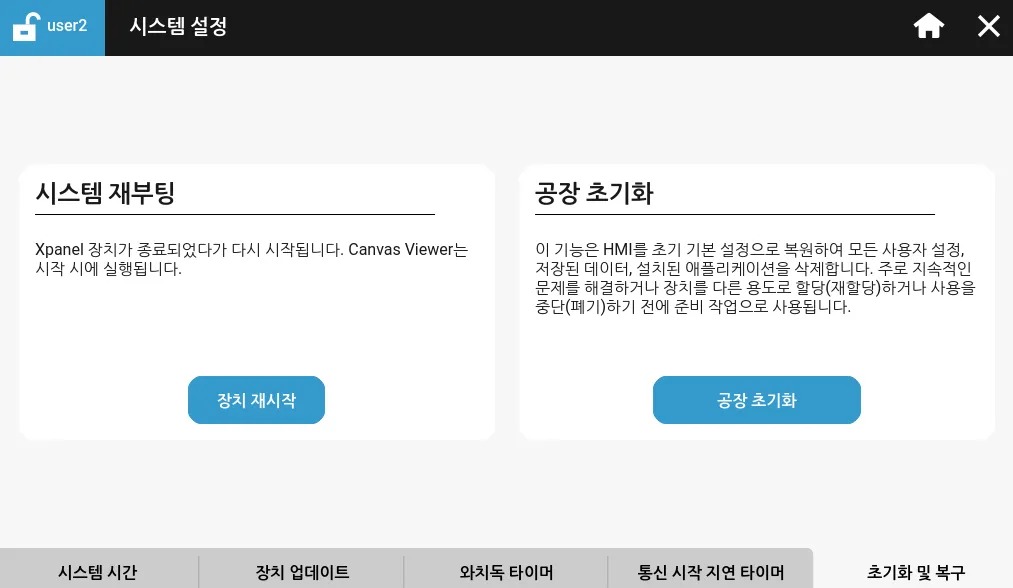

초기화 및 복구
초기화 및 복구 탭에서 사용자가 전원을 껐다가 다시 켤 필요 없이 HMI를 재부팅할 수 있도록 해줍니다. 또한, 문제 해결이나 장비 폐기를 위해 Xpanel을 공장 초기화할 수 있도록 허용합니다.
프로젝트 관리
프로젝트 관리 설정에서 사용자가 Xpanel에 프로젝트를 업로드 또는 다운로드하거나, 프로젝트를 수동으로 재시작할 수 있습니다.

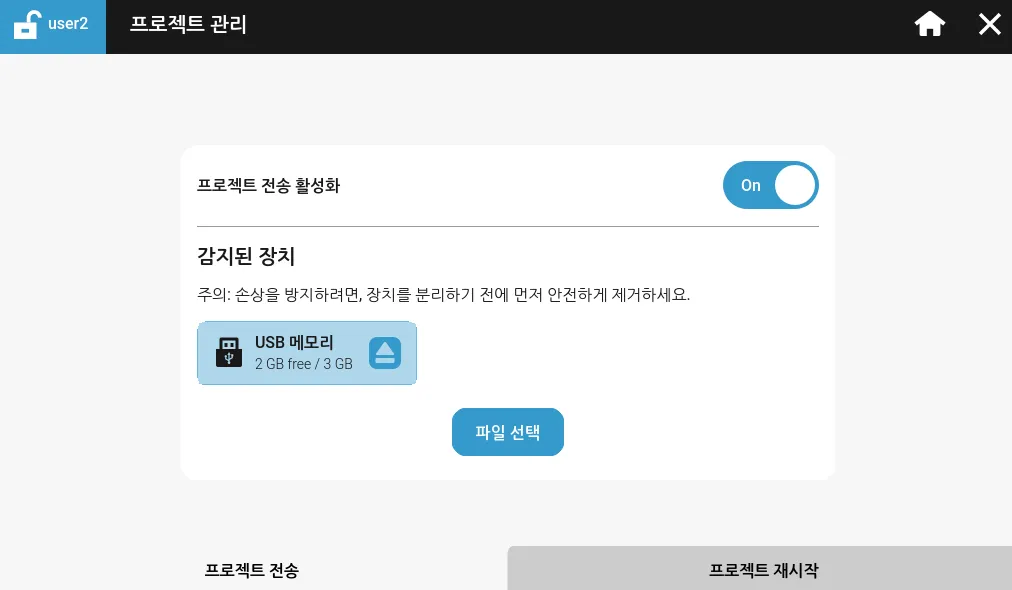

프로젝트 전송
프로젝트 전송 탭에서 Xpanel 간의 프로젝트 전송을 활성화하거나 비활성화할 수 있습니다. 이 설정이 비활성화되면, 프로젝트가 Xpanel로 다운로드되는 것이 방지되며, 현재 Xpanel에 있는 프로젝트를 컴퓨터나 USB 또는 SD 카드와 같은 물리 저장 장치로 업로드하는 것도 방지됩니다.

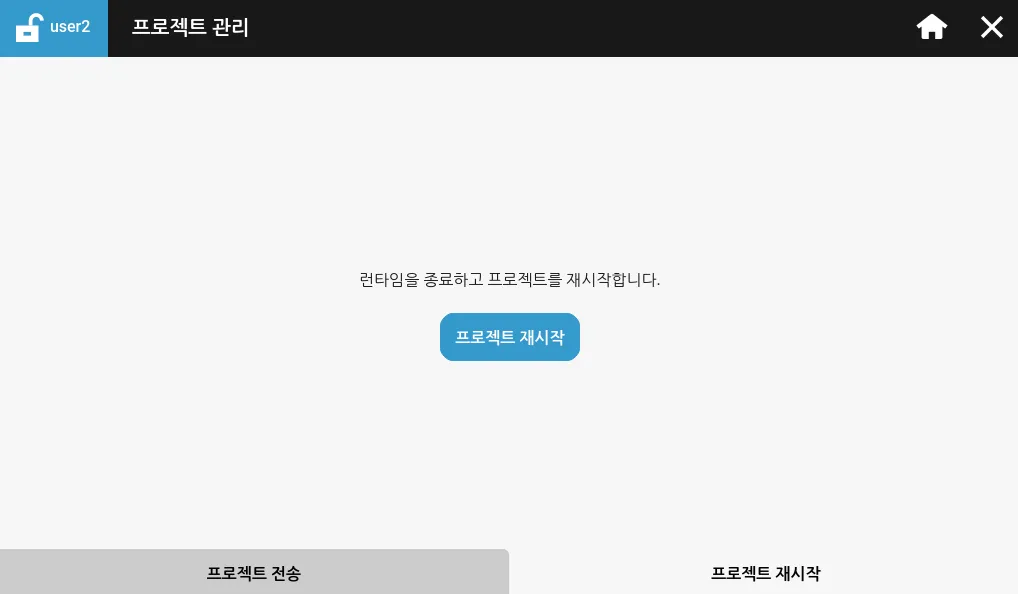

프로젝트 재시작
프로젝트 재시작 탭에서 현재 Xpanel에 다운로드된 프로젝트를 재시작할 수 있습니다. Xpanel의 전원이 처음 켜졌을 때나 프로젝트가 처음 다운로드되었을 때와 같은 기능을 합니다.

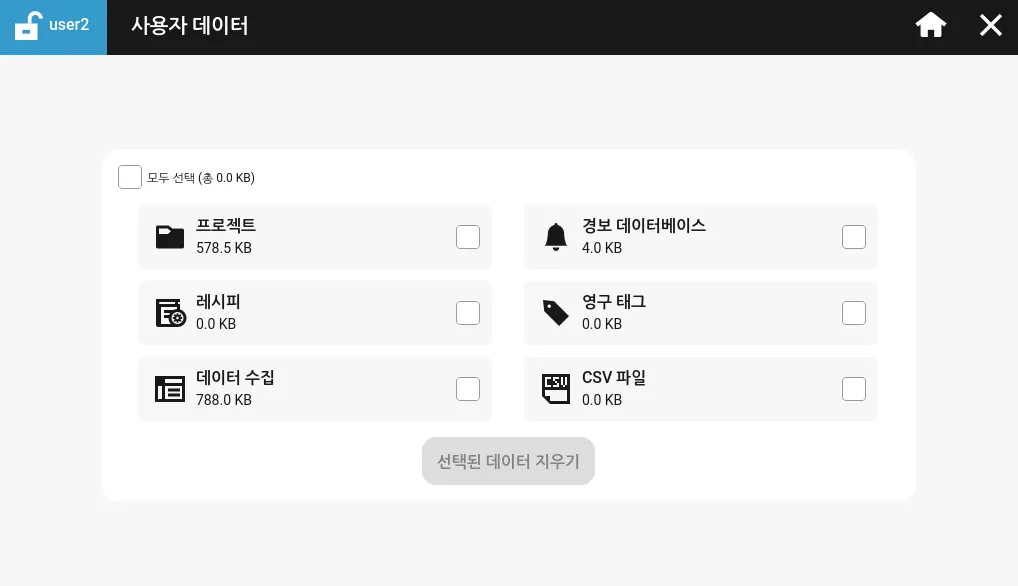

사용자 데이터
사용자 데이터 설정에서 특정 프로젝트 데이터를 삭제하여 공간을 확보하거나 오래된 프로젝트 데이터를 제거할 수 있습니다.
프로젝트, 레시피, 데이터 수집, 경보 데이터베이스, 영구 태그, and CSV 파일을 선택하여 삭제할 수 있습니다.
삭제 시, 복구할 수 없습니다.
