시뮬레이터 소개

시뮬레이터 설명

Canvas는 사용자가 프로젝트를 HMI에 배포하기 전에 테스트하고 디버그할 수 있는 내장 시뮬레이션 도구를 제공합니다. 사용자는 시뮬레이터를 사용하여 객체 기능을 테스트하거나, 온라인 시뮬레이터를 사용하여 I/O 장치 통신을 테스트할 수 있습니다. 예를 들어, 온라인 시뮬레이터는 Canvas 내에서 CICON 시뮬레이터와 직접 통신하는 데 사용될 수 있습니다.

시뮬레이터

프로젝트의 기능을 테스트하기 위해 HMI가 필요하지 않습니다. 내장된 시뮬레이터는 사용자가 하드웨어에 배포하지 않고도 PC에서 직접 프로젝트를 실행하여 객체 동작을 디버그하고 확인할 수 있도록 해줍니다. 또한 사용자는 특정 태그에 따라 달라지는 기능의 동작을 테스트하기 위해 태그 값을 수동으로 변경할 수 있습니다.

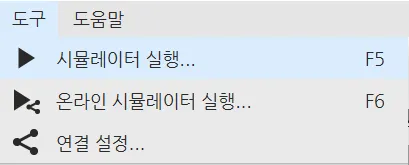

시뮬레이터를 실행하려면, 도구 > 시뮬레이터 실행으로 이동하거나 툴바의 시뮬레이터 실행 버튼을 클릭합니다. 이는 프로젝트를 로컬에서 실행하여 모든 기능 테스트를 가능하게 합니다.

온라인 시뮬레이터

온라인 시뮬레이터는 PLC, HMI 또는 물리적 I/O 하드웨어 없이도 I/O 장치 및 데이터 서버를 포함하도록 테스트를 확장합니다. 이를 통해 통신 및 장치 상호 작용에 대한 보다 포괄적인 시뮬레이션이 가능합니다.

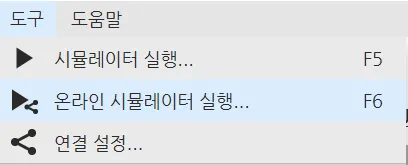

온라인 시뮬레이터를 실행하려면, 도구 > 온라인 시뮬레이터 실행으로 이동하거나 툴바의 온라인 시뮬레이터 실행 버튼을 클릭합니다. 오프라인 시뮬레이터에서는 사용할 수 없는 일부 기능이 온라인 시뮬레이터에서는 지원됩니다.

시뮬레이터 모드에 필요한 파일이 누락된 경우 경고가 나타납니다.

일부 기능은 하나 또는 두 시뮬레이터 모두에서 작동하지 않으며, 일부 기능은 프로젝트가 HMI에 설치되었을 때만 사용할 수 있습니다.

온라인 시뮬레이터는 런타임 2시간 후 자동으로 종료됩니다.
